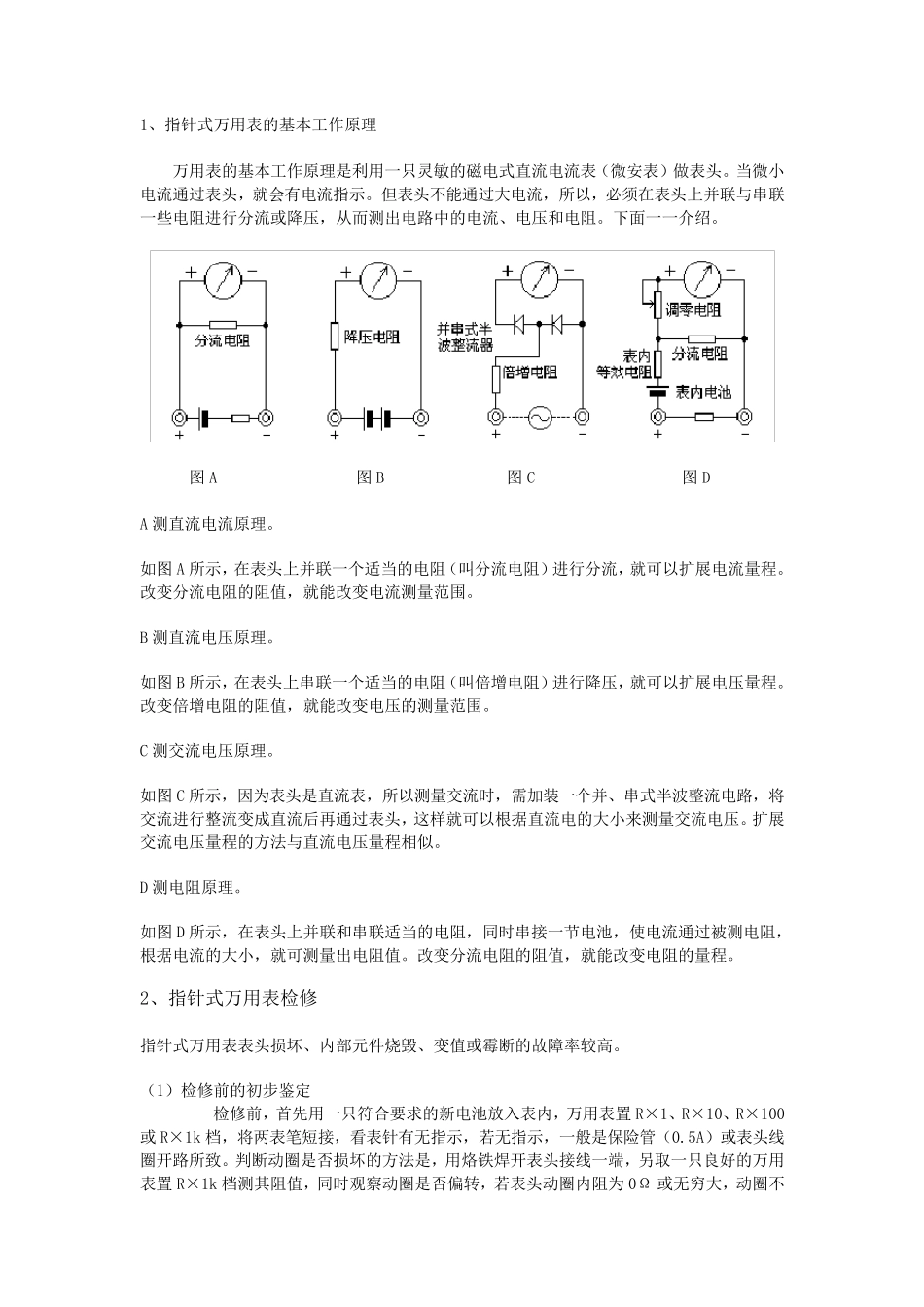

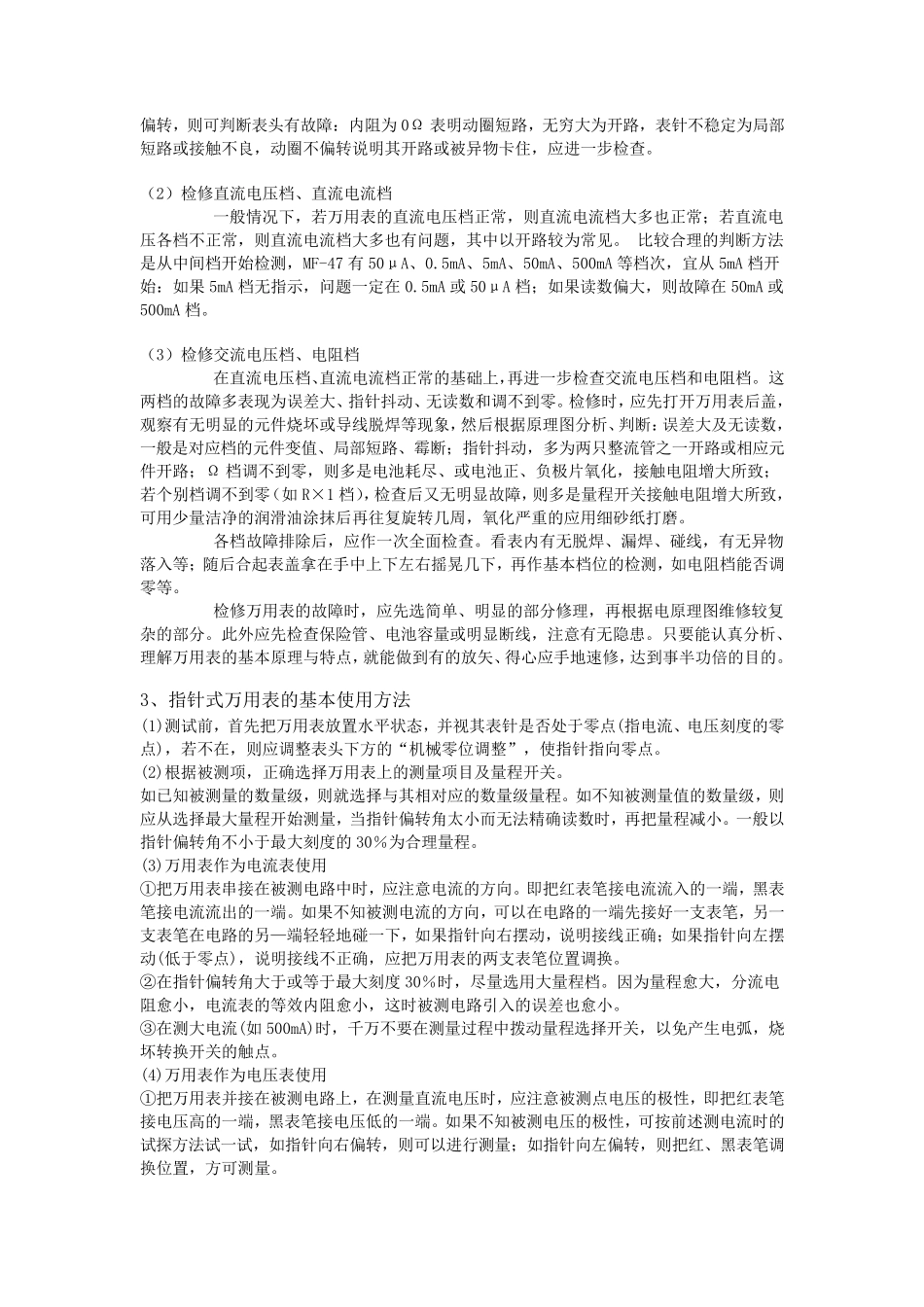

指针式万用表相关资料 1、 指 针 式 万 用 表 的 基 本 工 作 原 理 万 用 表 的 基 本 工 作 原 理 是 利 用 一 只 灵 敏 的 磁 电 式 直 流 电 流 表 （ 微 安 表 ） 做 表 头 。 当 微 小电 流 通 过 表 头 ， 就 会 有 电 流 指 示 。 但 表 头 不 能 通 过 大 电 流 ， 所 以 ， 必 须 在 表 头 上 并 联 与 串 联一 些 电 阻 进 行 分 流 或 降 压 ， 从 而 测 出 电 路 中 的 电 流 、 电 压 和 电 阻 。 下 面 一 一 介 绍 。 图 A 图 B 图 C 图 D A 测 直 流 电 流 原 理 。 如 图 A 所 示 ， 在 表 头 上 并 联 一 个 适 当 的 电 阻 （ 叫 分 流 电 阻 ） 进 行 分 流 ， 就 可 以 扩 展 电 流 量 程 。改 变 分 流 电 阻 的 阻 值 ， 就 能 改 变 电 流 测 量 范 围 。 B 测 直 流 电 压 原 理 。 如 图 B 所 示 ， 在 表 头 上 串 联 一 个 适 当 的 电 阻 （ 叫 倍 增 电 阻 ） 进 行 降 压 ， 就 可 以 扩 展 电 压 量 程 。改 变 倍 增 电 阻 的 阻 值 ， 就 能 改 变 电 压 的 测 量 范 围 。 C 测 交 流 电 压 原 理 。 如 图 C 所 示 ， 因 为 表 头 是 直 流 表 ， 所 以 测 量 交 流 时 ， 需 加 装 一 个 并 、 串 式 半 波 整 流 电 路 ， 将交 流 进 行 整 流 变 成 直 流 后 再 通 过 表 头 ， 这 样 就 可 以 根 据 直 流 电 的 大 小 来 测 量 交 流 电 压 。 扩 展交 流 电 压 量 程 的 方 法 与 直 流 电 压 量 程 相 似 。 D 测 电 阻 原 理 。 如 图 D 所 示 ， 在 表 头 上 并 联 和 串 联 适 当 的 电 阻 ， 同 时 串 接 一 节 电 池 ， 使 电 流 通 过 被 测 电 阻 ，根 据 电 流 的 大 小 ， 就 可 测 量 出 电 阻 值 。 改 变 分 流 电 阻 的 阻 值 ， 就 能 改 变 电 阻 的 量 程 。 2、 指 针 式 万 用 表 检 修 指 针 式 万 用 表 表 头 损 坏 、 内 部 元 件 烧 毁、 变 值 ...
