挡土灌注桩计算

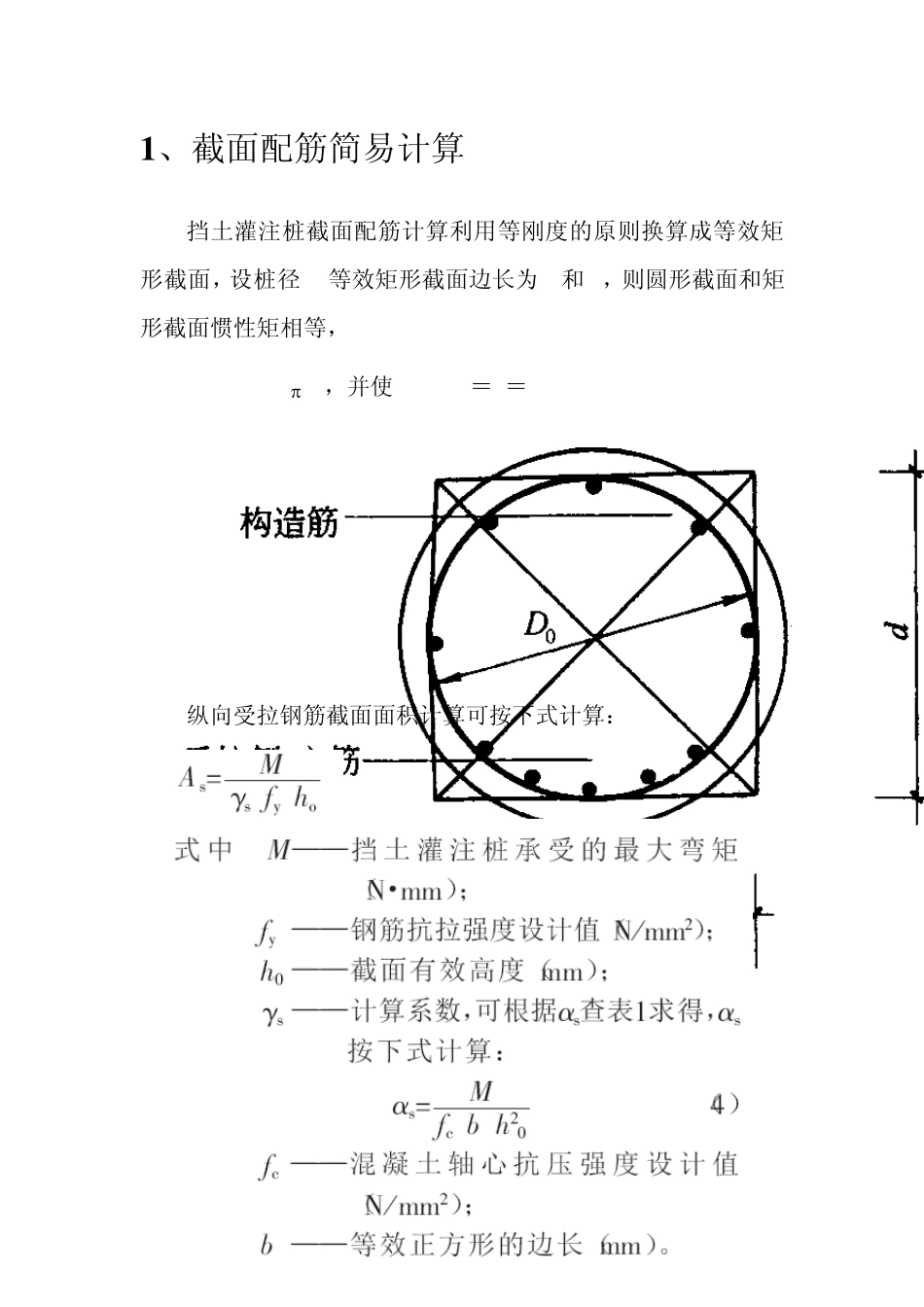

挡土灌注桩计算_第1页
1/7

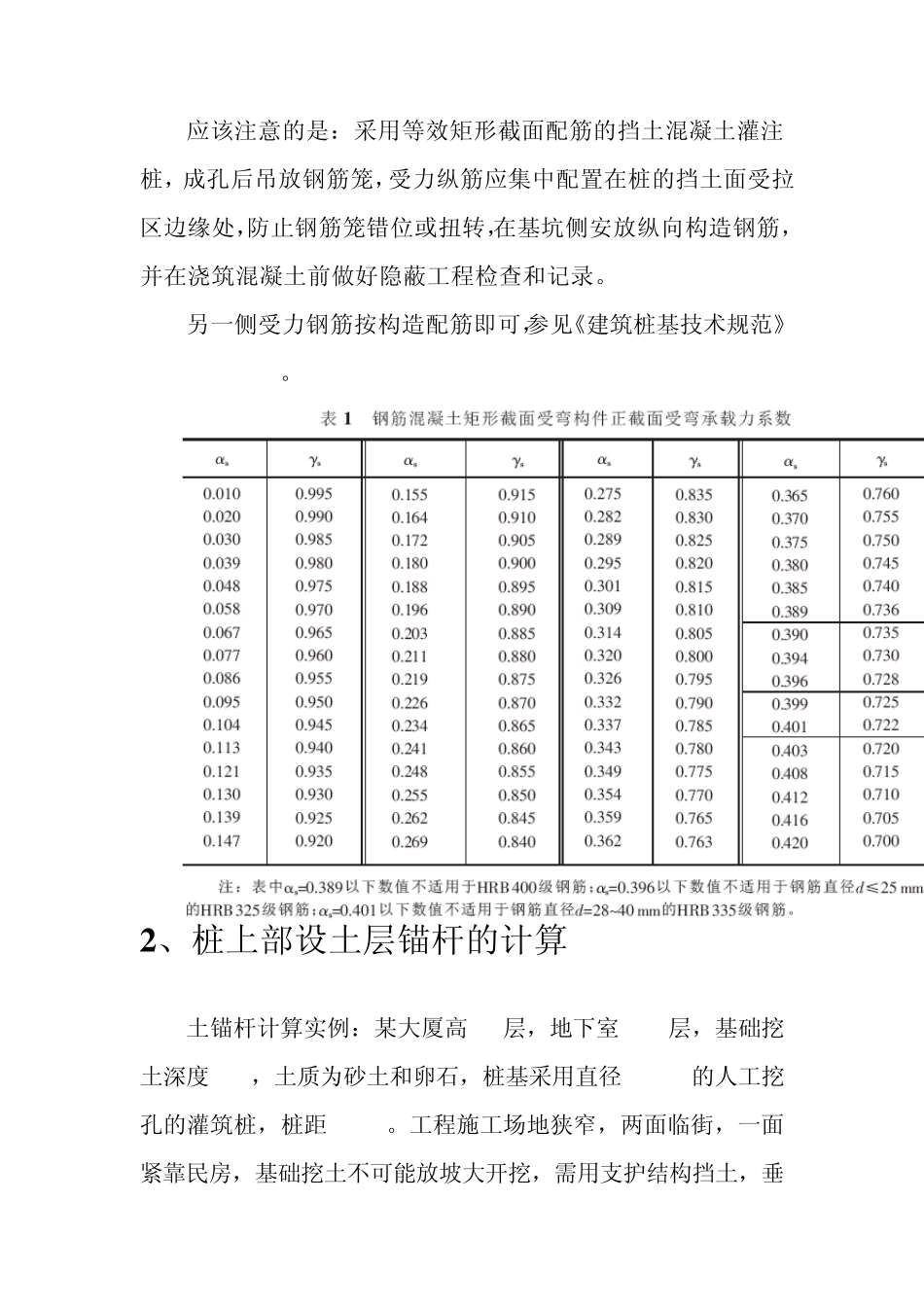

挡土灌注桩计算_第2页
2/7

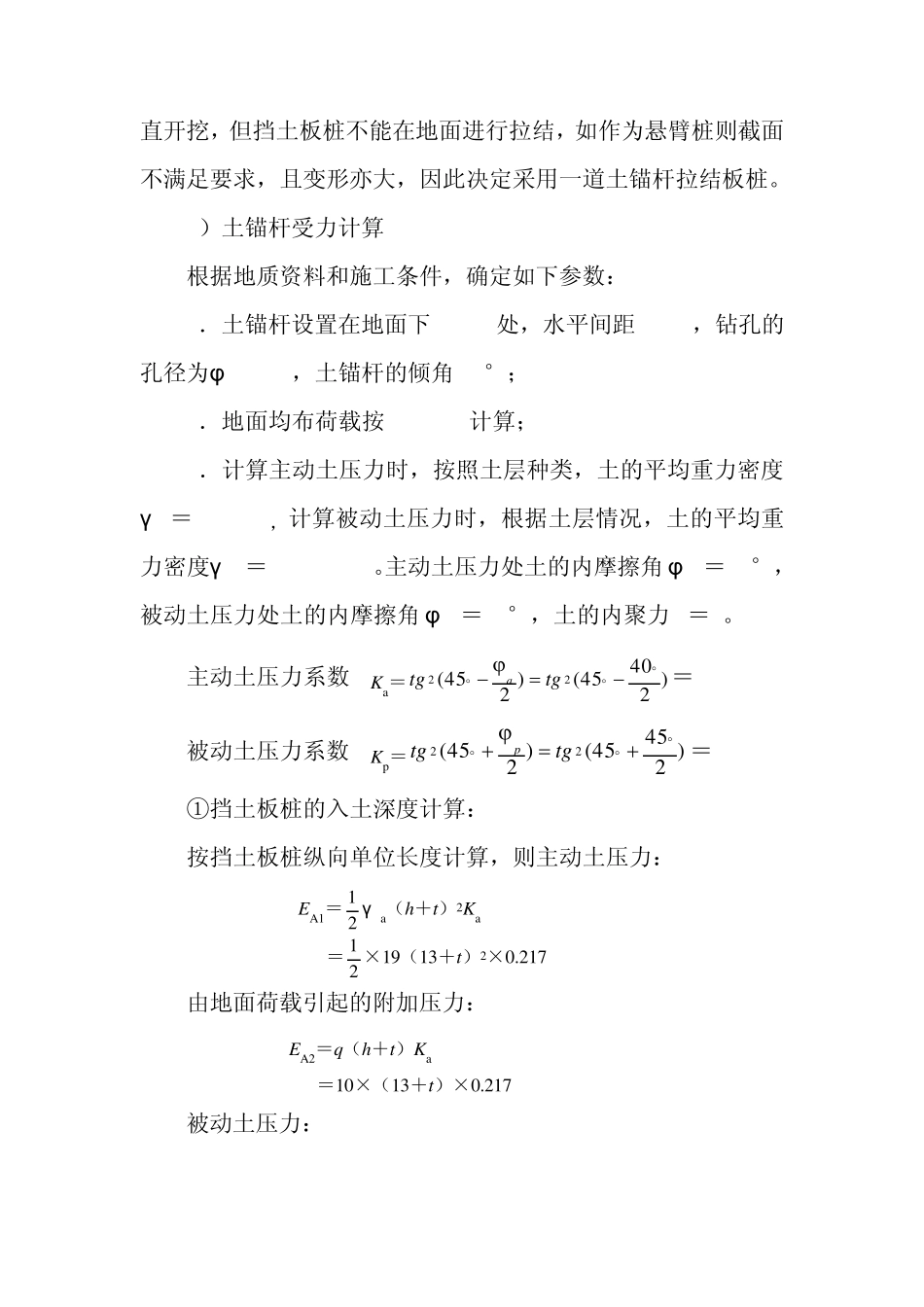

挡土灌注桩计算_第3页
3/7
1 、截面配筋简易计算 挡土灌注桩截面配筋计算利用等刚度的原则换算成等效矩形截面,设桩径 D 等效矩形截面边长为 b和 d,则圆形截面和矩形截面惯性矩相等, bd3/12= 4641 D,并使 b=h, b=d=0.876D 纵向受拉钢筋截面面积计算可按下式计算: 应该注意的是:采用等效矩形截面配筋的挡土混凝土灌注桩,成孔后吊放钢筋笼,受力纵筋应集中配置在桩的挡土面受拉区边缘处,防止钢筋笼错位或扭转,在基坑侧安放纵向构造钢筋,并在浇筑混凝土前做好隐蔽工程检查和记录。 另一侧受力钢筋按构造配筋即可,参见《建筑桩基技术规范》JGJ 94-2008 。 2 、桩上部设土层锚杆的计算 土锚杆计算实例:某大厦高 24层,地下室 2~3层,基础挖土深度 13m,土质为砂土和卵石,桩基采用直径 800mm的人工挖孔的灌筑桩,桩距 1.5m。工程施工场地狭窄,两面临街,一面紧靠民房,基础挖土不可能放坡大开挖,需用支护结构挡土,垂直开挖,但挡土板桩不能在地面进行拉结,如作为悬臂桩则截面不满足要求,且变形亦大,因此决定采用一道土锚杆拉结板桩。 1)土锚杆受力计算 根据地质资料和施工条件,确定如下参数: a.土锚杆设置在地面下4.5m处,水平间距1.5m,钻孔的孔径为φ 140mm,土锚杆的倾角13°; b.地面均布荷载按 10kN/m2计算; c.计算主动土压力时,按照土层种类,土的平均重力密度γs=19kN/m3,计算被动土压力时,根据土层情况,土的平均重力密度γ p=19.5kN/m3。主动土压力处土的内摩擦角φ a=40°,被动土压力处土的内摩擦角φ p=45°,土的内聚力c=0。 主动土压力系数 Ka=)24045()245(22tgtga=0.217 被动土压力系数 Kp=)24545()245(22tgtgp=5.83 ①挡土板桩的入土深度计算: 按挡土板桩纵向单位长度计算,则主动土压力: EA1= 21 γ a(h+t)2Ka = 21 ×19(13+t)2×0.217 由地面荷载引起的附加压力: EA2=q(h+t)Ka =10×(13+t)×0.217 被动土压力: Ep=21 γ pt2Kp =21 ×19.5×t2×5.83 图 1 Σ MB=0 得 解之,得 t=2.26m,取板桩入土深度为 2.30m。 ②计算土锚杆的水平拉力: 根据板桩入土深度 t=2.30m,则 EA1=21 γ a(h+t)2Ka=21 ×19(13+2.3)2×0.217=482.5kN EA2=q(h+t)Ka=10×(13+2.3)×0.217=33.2kN Ep=21 γ pt2Kp=21 ×19.5×2.32×5.83=301kN 由Σ MD=0 可求出土锚杆所承受拉力 ...
