振荡器DRO的HFSS和ADS联合仿真总结VIP专享

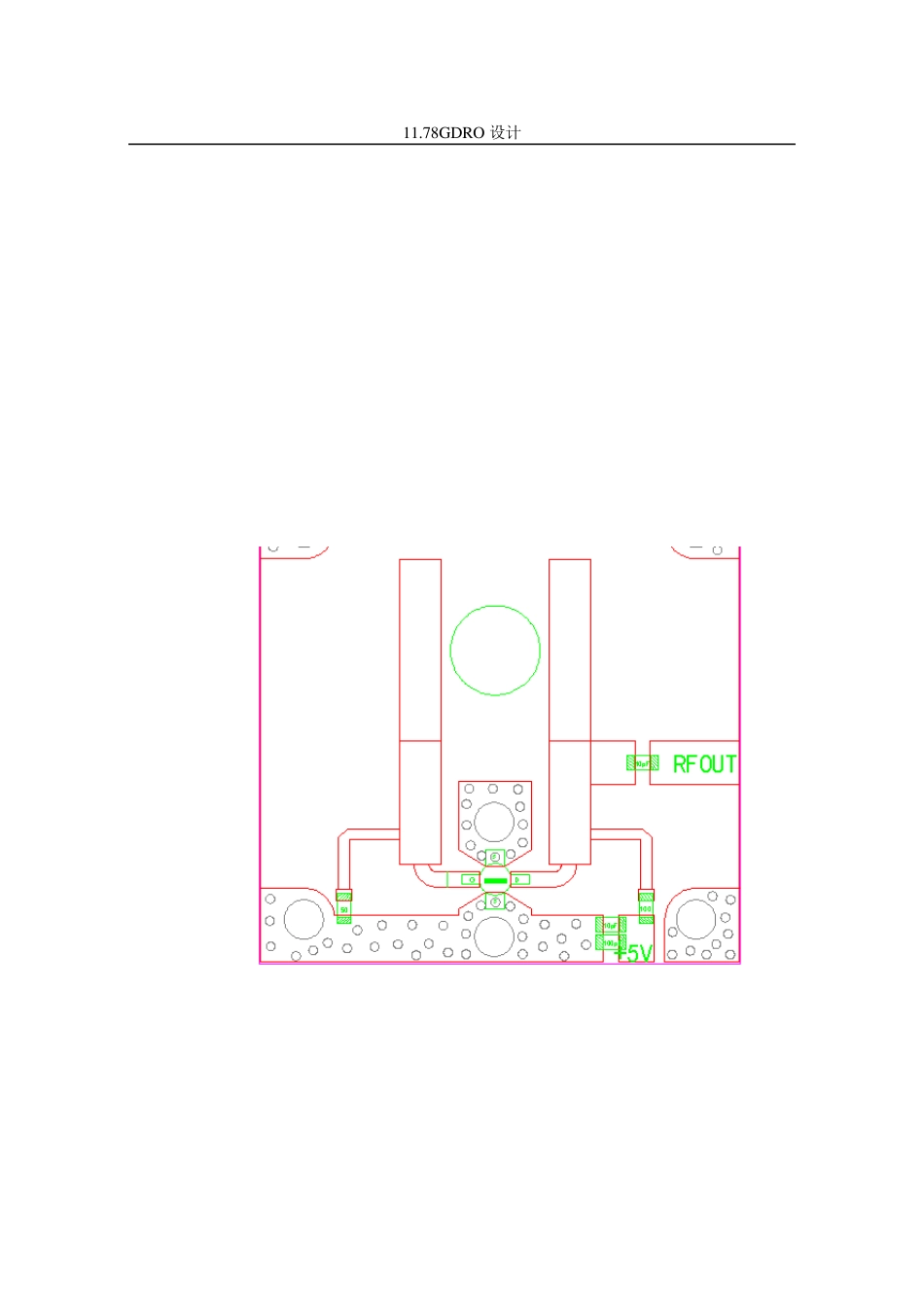

11.78GDRO 设计 第1章 预备知识 ................................................. 2 1.1 振荡器分为两种：反射式和反馈式 ................................................................................. 2 1.2 DRO 分为两种：反射式和反馈式 .................................................................................... 2 第2章 HFSS11产生 S2P文件并在 ADS中进行仿真 .................... 4 2.1 HFSS11 导出 S2P 文件 ...................................................................................................... 4 2.2 在 ADS2008 中对产生的 S2P 文件仿真 ........................................................................... 5 第3章 放大管 ATF36077的直流扫描和直流仿真 ...................... 6 3.1 直流扫描(目的：确定直流工作点 V DS,V GS,ID,为设计偏置电路提供依据) ................... 6 3.2 直流仿真(目的：根据 3.1 确定的偏置点设计和仿真偏置电路) .................................... 8 第4章 S参数仿真 .............................................. 10 第1 章 预备知识 1.1 振荡器分为两种：反射式和反馈式 判断这两种形式振荡器是否能振荡的方法分别如下 （1） 反射式（VCO 也属于这一种） （2） 反馈式 1.2 DRO 分为两种：反射式和反馈式 本文介绍反馈式DRO 的设计方法，其电路框图和大致的au toCAD 版图如下： 11.78GDRO 设计 第2章 HFSS11 产生S2P 文件并在ADS 中进行仿真 概述：ADS 中模型库中自带有一个介质和单根微带线耦合的模型，但是没有一个介质和两根微带线耦合，所以必须在HFSS 中建立一个介质和两根微带线耦合的模型，并仿真出S 曲线，导出S2P 文件，最后导入ADS 中进行联合仿真。 2.1 HFSS11 导出S2P 文件 （1）下面是模型和仿真得到的S21 曲线 （3） 导出S2P 文件 HFSS---->Resu lts--->Solu tion DATA---->Matrix Data--->Ex port Matrix Data 就是默认的格式不用改，导出来就是s2p 文件了 11.78GDRO 设计 2.2 在ADS2008 中对产生的 S2P 文件仿真 概述：由第一章的预备知识可知，反馈式振荡器产生振荡必须同时满足幅度条件和相位条件，具体判断这个11.78GDRO 是否能振荡的条件就是： (1) 放大器的增益大于谐振网络(DRO 组...
