某燃气有限公司生产管理部操作指导书

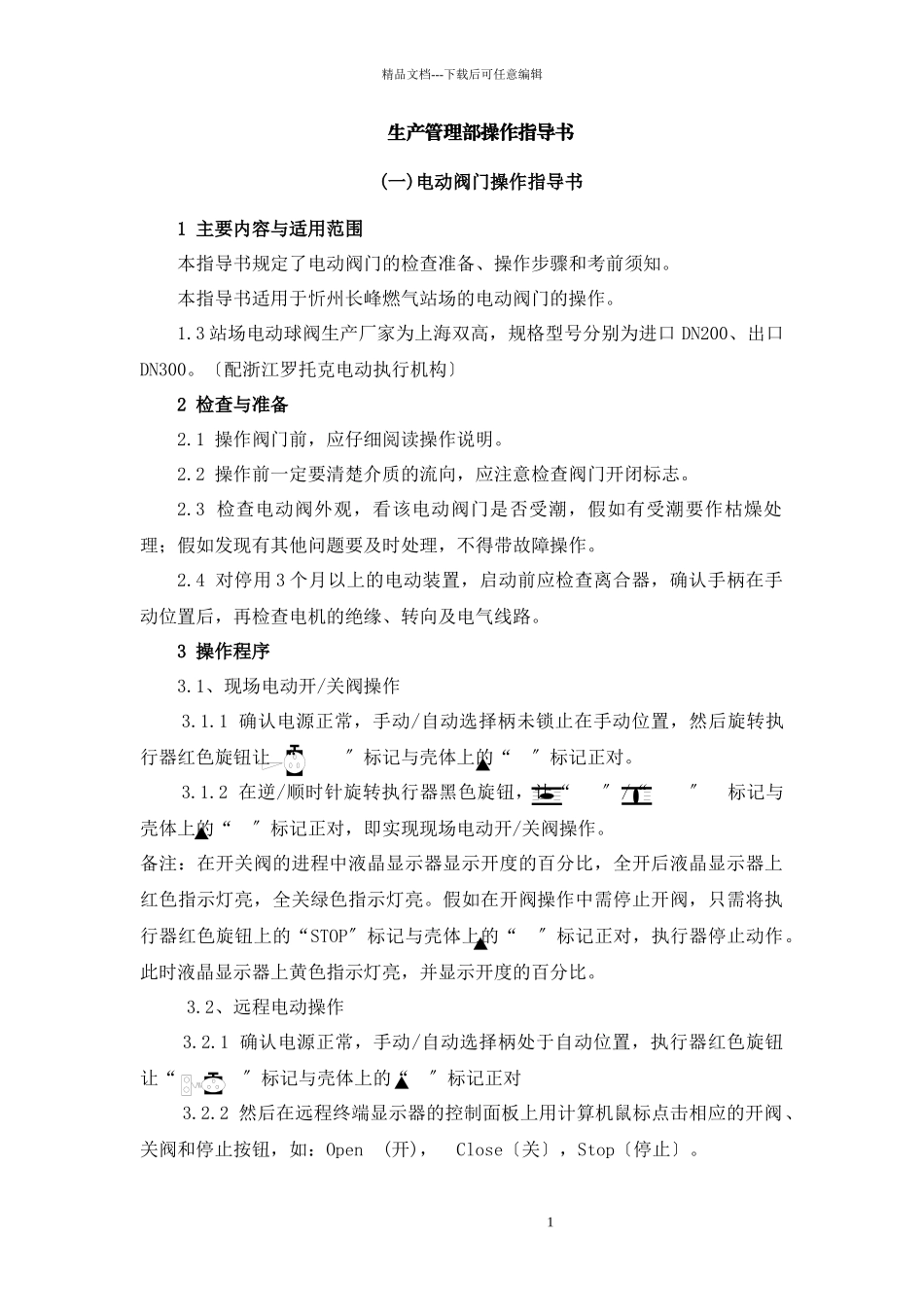

某燃气有限公司生产管理部操作指导书_第1页
1/39

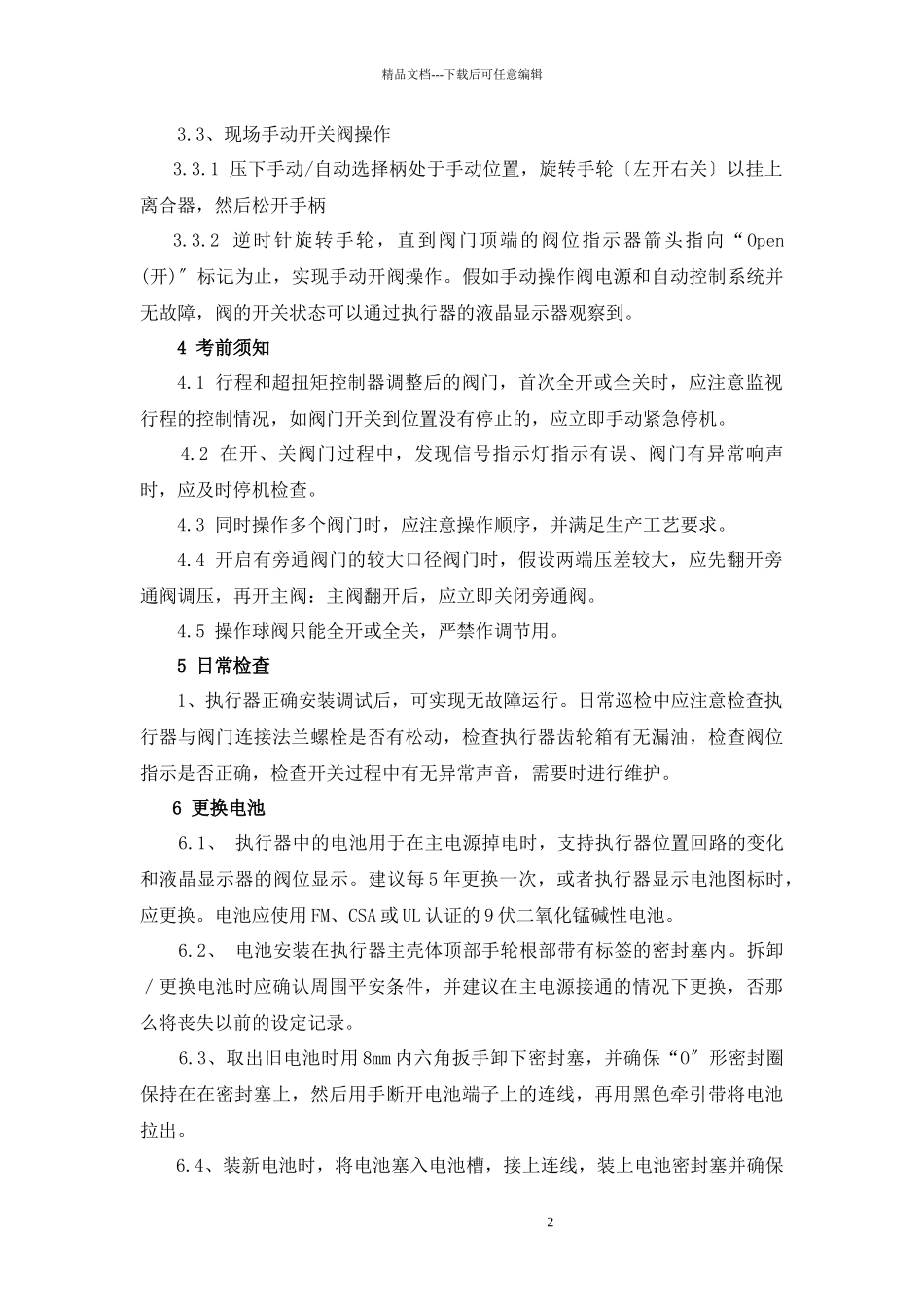

某燃气有限公司生产管理部操作指导书_第2页
2/39

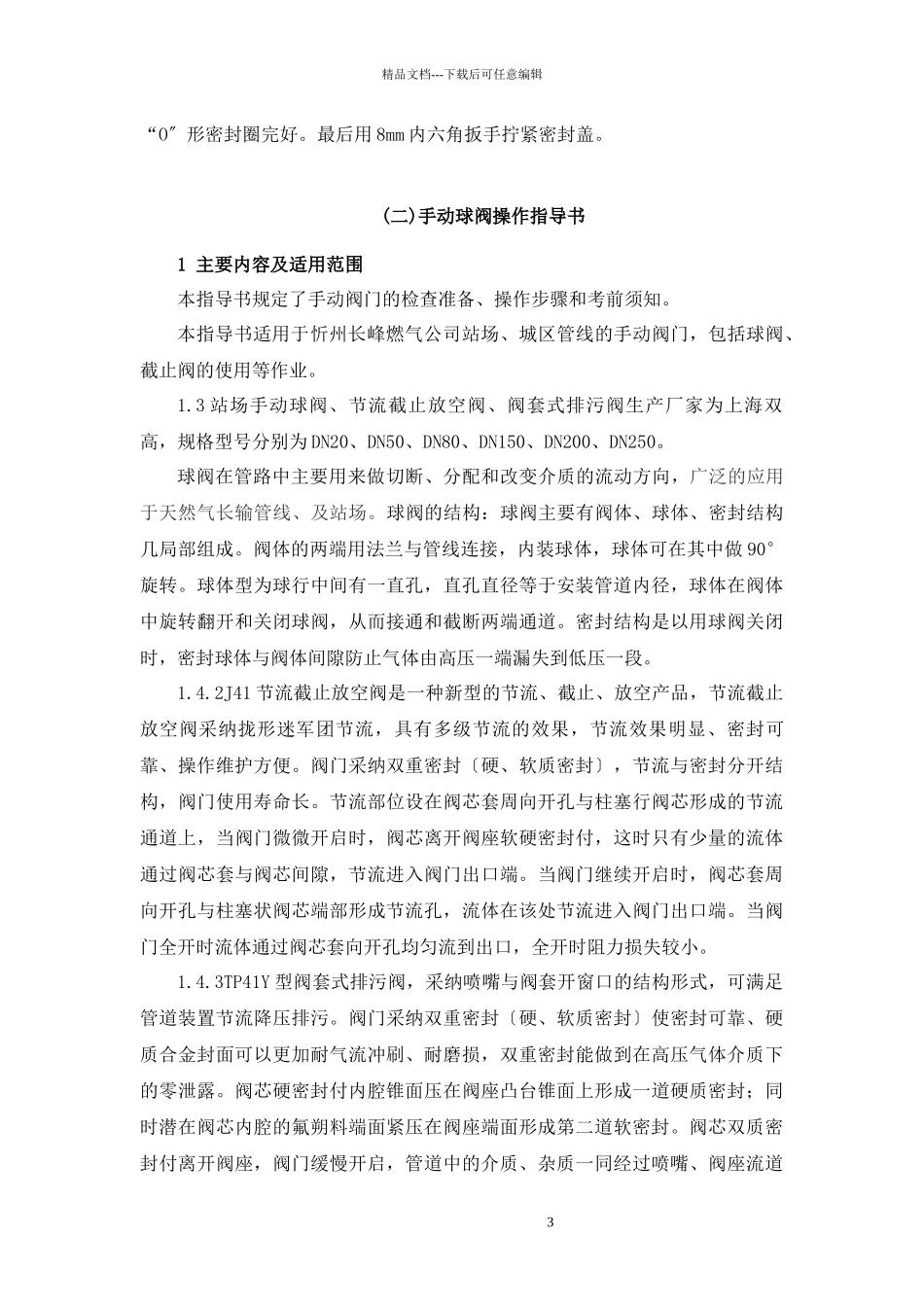

某燃气有限公司生产管理部操作指导书_第3页
3/39
1精品文档---下载后可任意编辑生产管理部操作指导书(一)电动阀门操作指导书1 主要内容与适用范围本指导书规定了电动阀门的检查准备、操作步骤和考前须知。本指导书适用于忻州长峰燃气站场的电动阀门的操作。1.3 站场电动球阀生产厂家为上海双高,规格型号分别为进口 DN200、出口DN300。〔配浙江罗托克电动执行机构〕2 检查与准备2.1 操作阀门前,应仔细阅读操作说明。2.2 操作前一定要清楚介质的流向,应注意检查阀门开闭标志。2.3 检查电动阀外观,看该电动阀门是否受潮,假如有受潮要作枯燥处理;假如发现有其他问题要及时处理,不得带故障操作。2.4 对停用 3 个月以上的电动装置,启动前应检查离合器,确认手柄在手动位置后,再检查电机的绝缘、转向及电气线路。3 操作程序 3.1、现场电动开/关阀操作 3.1.1 确认电源正常,手动/自动选择柄未锁止在手动位置,然后旋转执行器红色旋钮让 “ 〞标记与壳体上的“ 〞标记正对。 3.1.2 在逆/顺时针旋转执行器黑色旋钮,让“ 〞/“ 〞 标记与壳体上的“ 〞标记正对,即实现现场电动开/关阀操作。 备注:在开关阀的进程中液晶显示器显示开度的百分比,全开后液晶显示器上红色指示灯亮,全关绿色指示灯亮。假如在开阀操作中需停止开阀,只需将执行器红色旋钮上的“STOP〞标记与壳体上的“ 〞标记正对,执行器停止动作。此时液晶显示器上黄色指示灯亮,并显示开度的百分比。 3.2、远程电动操作 3.2.1 确认电源正常,手动/自动选择柄处于自动位置,执行器红色旋钮让“ 〞标记与壳体上的“ 〞标记正对 3.2.2 然后在远程终端显示器的控制面板上用计算机鼠标点击相应的开阀、关阀和停止按钮,如:Open (开), Close〔关〕,Stop〔停止〕。21精品文档---下载后可任意编辑 3.3、现场手动开关阀操作3.3.1 压下手动/自动选择柄处于手动位置,旋转手轮〔左开右关〕以挂上离合器,然后松开手柄3.3.2 逆时针旋转手轮,直到阀门顶端的阀位指示器箭头指向“Open (开)〞标记为止,实现手动开阀操作。假如手动操作阀电源和自动控制系统并无故障,阀的开关状态可以通过执行器的液晶显示器观察到。4 考前须知4.1 行程和超扭矩控制器调整后的阀门,首次全开或全关时,应注意监视行程的控制情况,如阀门开关到位置没有停止的,应立即手动紧急停机。 4.2 在开、关阀门过程中,发现信号指示灯指示有误、阀门有异常响声时,应及时停机检查。4.3 同时操作多个阀门时,应注意操作顺序,...
