排气系统的振动分析

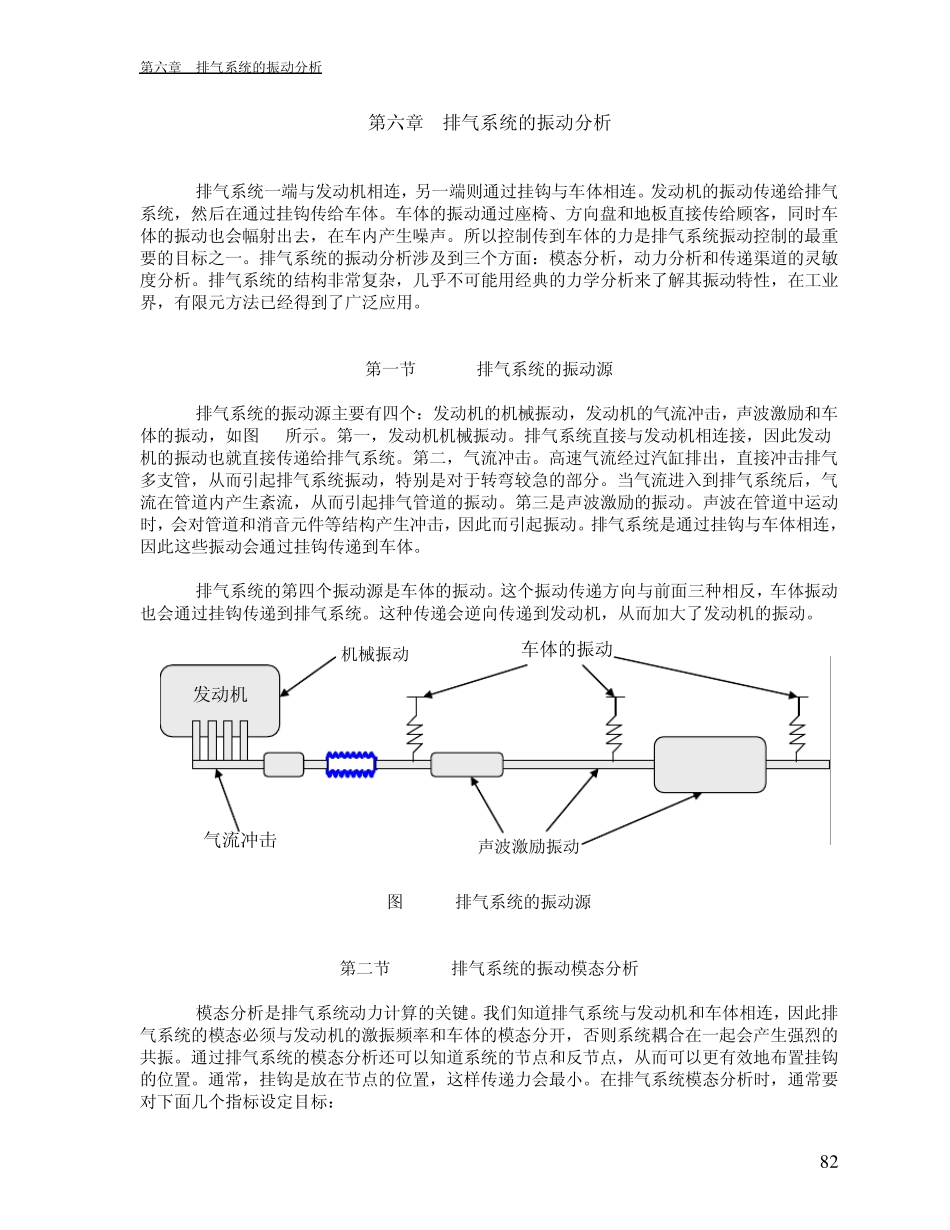

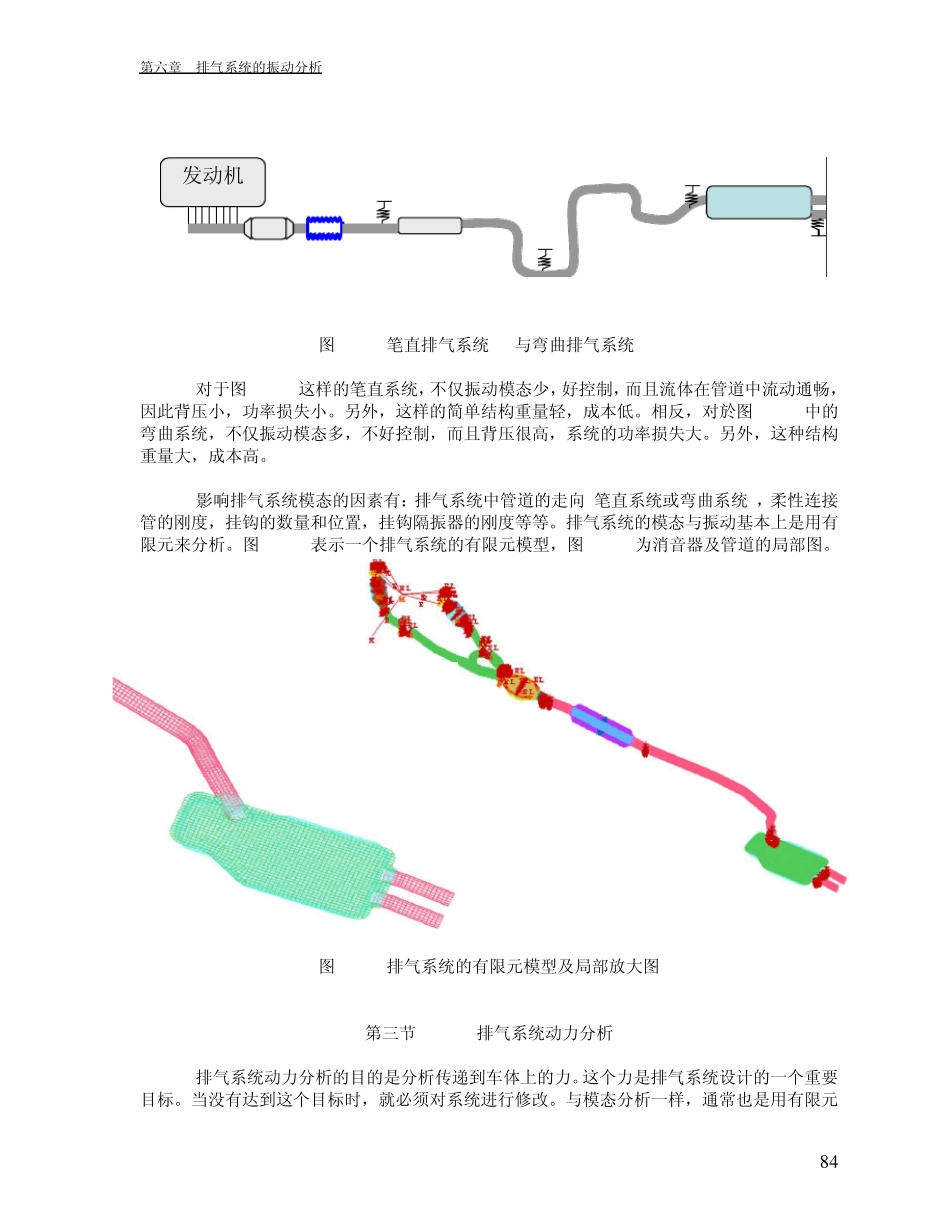

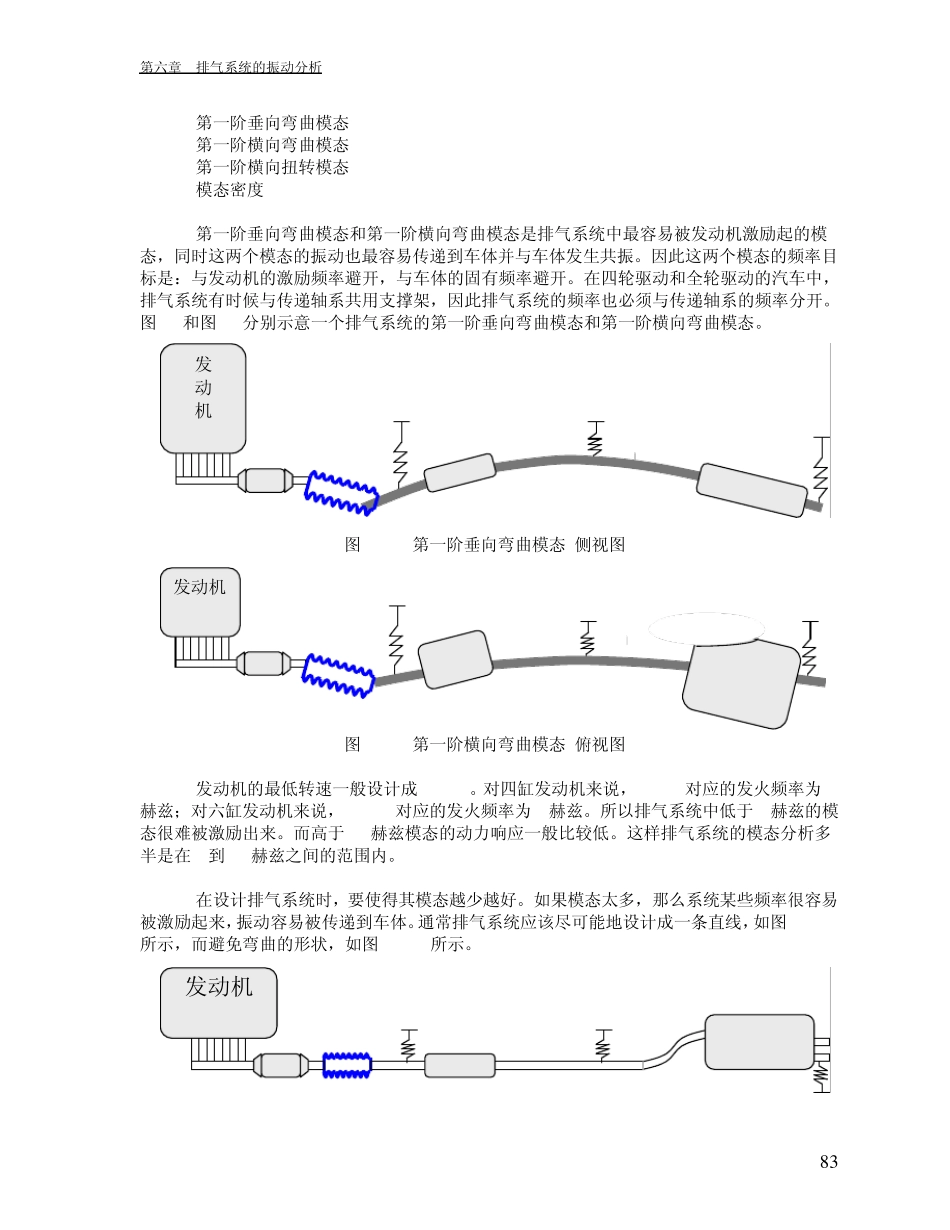

第六章 排气系统的振动分析 8 2 第六章 排气系统的振动分析 排气系统一端与发动机相连，另一端则通过挂钩与车体相连。发动机的振动传递给排气系统，然后在通过挂钩传给车体。车体的振动通过座椅、方向盘和地板直接传给顾客，同时车体的振动也会幅射出去，在车内产生噪声。所以控制传到车体的力是排气系统振动控制的最重要的目标之一。排气系统的振动分析涉及到三个方面：模态分析，动力分析和传递渠道的灵敏度分析。排气系统的结构非常复杂，几乎不可能用经典的力学分析来了解其振动特性，在工业界，有限元方法已经得到了广泛应用。 第一节 排气系统的振动源 排气系统的振动源主要有四个：发动机的机械振动，发动机的气流冲击，声波激励和车体的振动，如图6.1所示。第一，发动机机械振动。排气系统直接与发动机相连接，因此发动机的振动也就直接传递给排气系统。第二，气流冲击。高速气流经过汽缸排出，直接冲击排气多支管，从而引起排气系统振动，特别是对于转弯较急的部分。当气流进入到排气系统后，气流在管道内产生紊流，从而引起排气管道的振动。第三是声波激励的振动。声波在管道中运动时，会对管道和消音元件等结构产生冲击，因此而引起振动。排气系统是通过挂钩与车体相连，因此这些振动会通过挂钩传递到车体。 排气系统的第四个振动源是车体的振动。这个振动传递方向与前面三种相反，车体振动也会通过挂钩传递到排气系统。这种传递会逆向传递到发动机，从而加大了发动机的振动。 图6.1 排气系统的振动源 第二节 排气系统的振动模态分析 模态分析是排气系统动力计算的关键。我们知道排气系统与发动机和车体相连，因此排气系统的模态必须与发动机的激振频率和车体的模态分开，否则系统耦合在一起会产生强烈的共振。通过排气系统的模态分析还可以知道系统的节点和反节点，从而可以更有效地布置挂钩的位置。通常，挂钩是放在节点的位置，这样传递力会最小。在排气系统模态分析时，通常要对下面几个指标设定目标： 发动机 机械振动 声波激励振动 气流冲击 车体的振动 第六章 排气系统的振动分析 8 3 第一阶垂向弯曲模态 第一阶横向弯曲模态 第一阶横向扭转模态 模态密度 第一阶垂向弯曲模态和第一阶横向弯曲模态是排气系统中最容易被发动机激励起的模态，同时这两个模态的振动也最容易传递到车体并与车体发生共振。因此这两个模态的频率目标是：与发动机的激励频率避开，与车体的固有频率避开。在四轮驱动和全轮...
