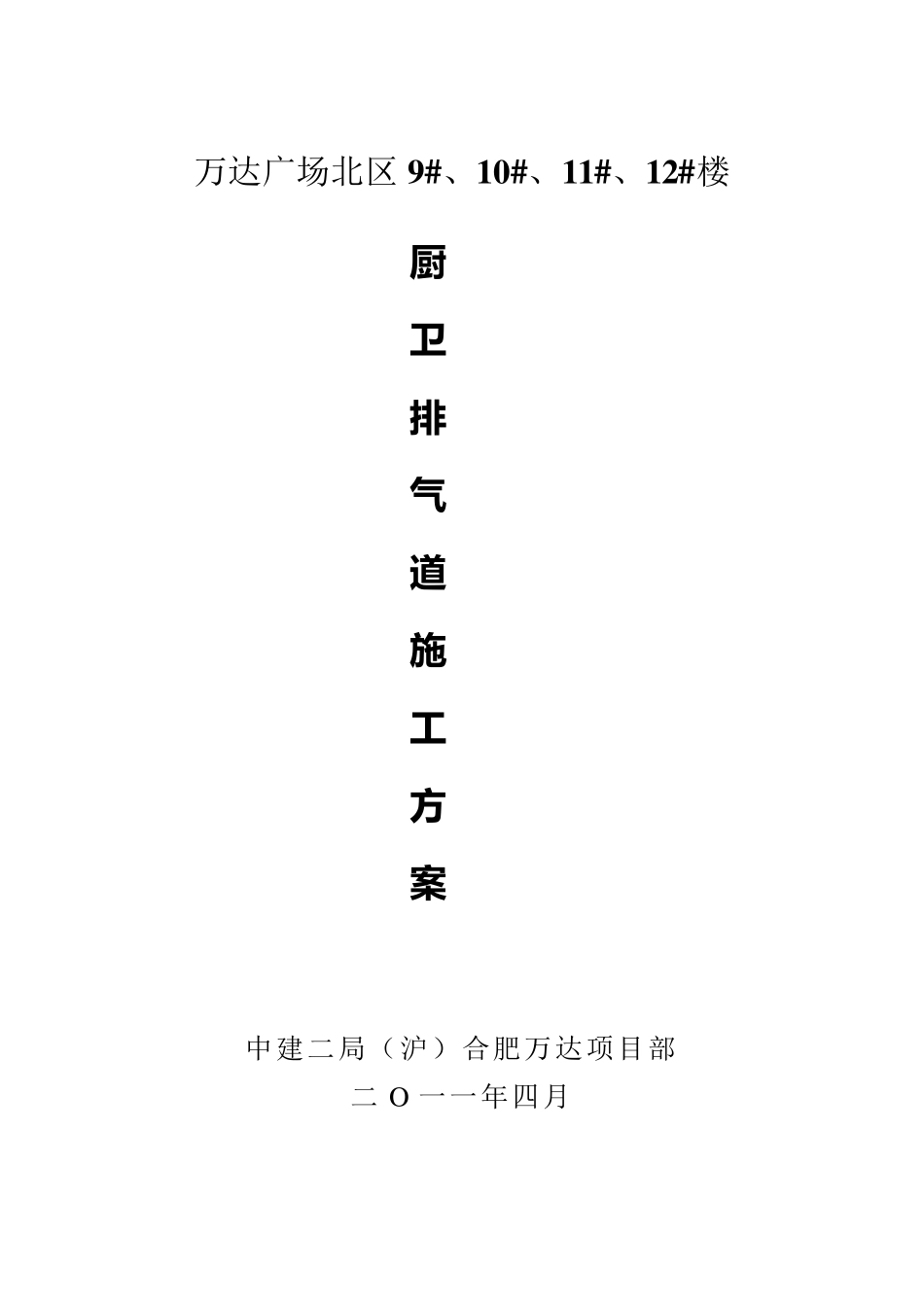

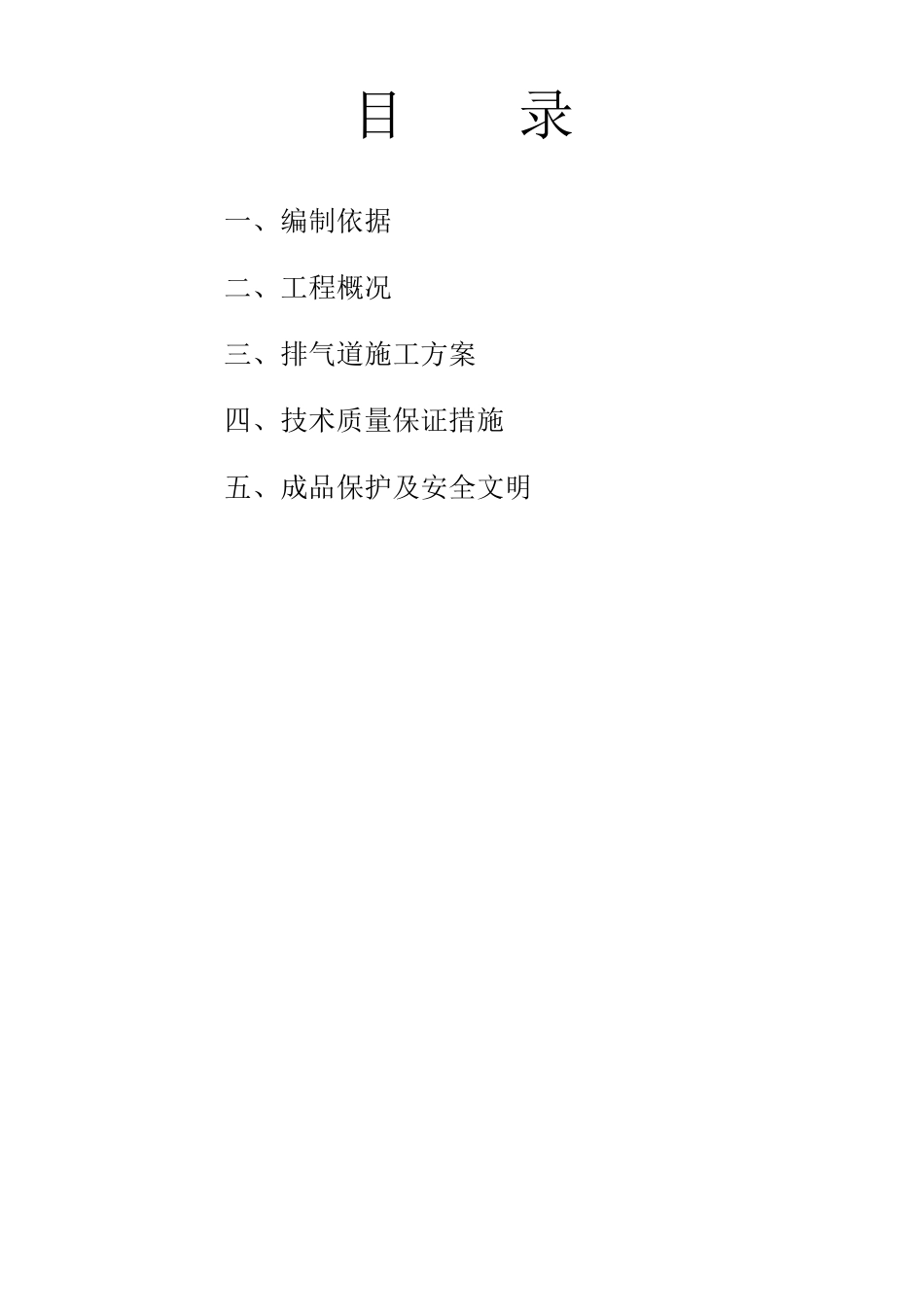

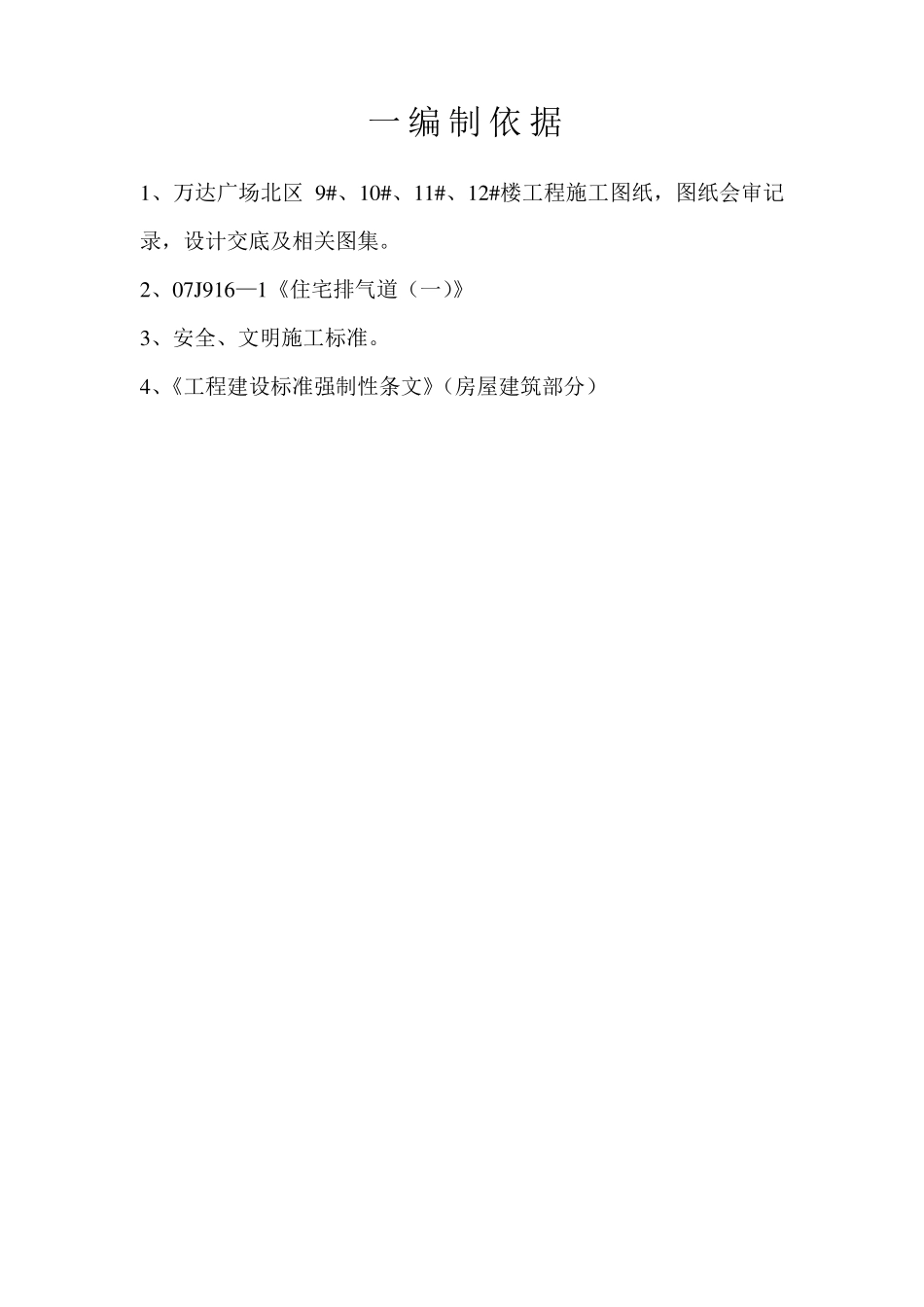

万达广场北区9 # 、1 0 # 、1 1 # 、1 2 # 楼 厨 卫 排 气 道 施 工 方 案 中建二局（沪）合肥万达项目部 二 O一一年四月 目 录 一、编制依据 二、工程概况 三、排气道施工方案 四、技术质量保证措施 五、成品保护及安全文明 一 编 制 依 据 1、万达广场北区9#、10#、11#、12#楼工程施工图纸，图纸会审记录，设计交底及相关图集。 2、07J916—1《住宅排气道（一）》 3、安全、文明施工标准。 4、《工程建设标准强制性条文》（房屋建筑部分） 二 工 程 概 况 1、合肥万达广场9#、10#、11#、12#楼位于芜湖路与巢湖路交口，9#、10#、11#、12#楼均为47层钢筋混凝土剪框结构，3层以下为商业，层高为3.15米。9#、10#、11#、12#楼共计排气道约3100 根，规格型号分别为300×400,400×500,600×600,500×750,350×1050。 2、本工程所有标高单位均以米计，其他尺寸单位均以毫米计。 3、厨房、卫生间排气道出屋面高度为1750。 三 排气道施工方案 一、安装工艺（水泥、防火板制品） 1、施工前准备： ①施工前预留洞口应开好，洞口尺寸要比设计排气道截面外尺寸大50-100mm，且洞口内无钢筋、方料等杂物。参照节点 D-1-① ② 排气道进场垂直运输要轻抬轻放，排气道要水平抬运，不可一头着地倾斜放置，将排气道抬至洞口位置已备安装。 2、施工步骤： ①排气道安装从下向上逐层安装。DC 型排气道组装图和 DW 型排气道组装图参照 07J916-1 节点 D-3 ②防火板排气道拼缝位置使用胶水加腻子粉进行密封，底层底部做基座安装，安装完成后进行垂直度及方向检查，检查无误后用钢筋进行固定。 ③安装施工参照 07J916-1 节点 D-7，洞口底板上要担放钢筋，横纵各2B10 钢筋。排气道接缝位置用防水抗裂砂浆封堵，封堵前应检查接头是否平齐，以及接口管口的完整性。排气道穿楼板处用 C20 细石 混凝土捣实，并做好防水处理。 ④ 排气道安装每 3 层要进行吊模，混凝土封堵，吊模时注意不要触动排气道，防止排气道被触动导致不垂直。 ⑤排气道与墙面处理：如采取缝隙外边用密封胶或砂浆加网格布处理时，可直接进行灌浆，使排气道与墙面密实。如果使用方料进行支撑拦挡时，与浆体接触的一面需要刷脱模剂，而且要确保密封性，确保灌浆不会外漏。在每层上部做斜道进行，灌浆时注意自下向上逐层进行灌浆。 ⑥排气道安装完成后参照图集 D -4 进行止回阀安装。 安装完成后检查是否牢固和使用性能是否...
