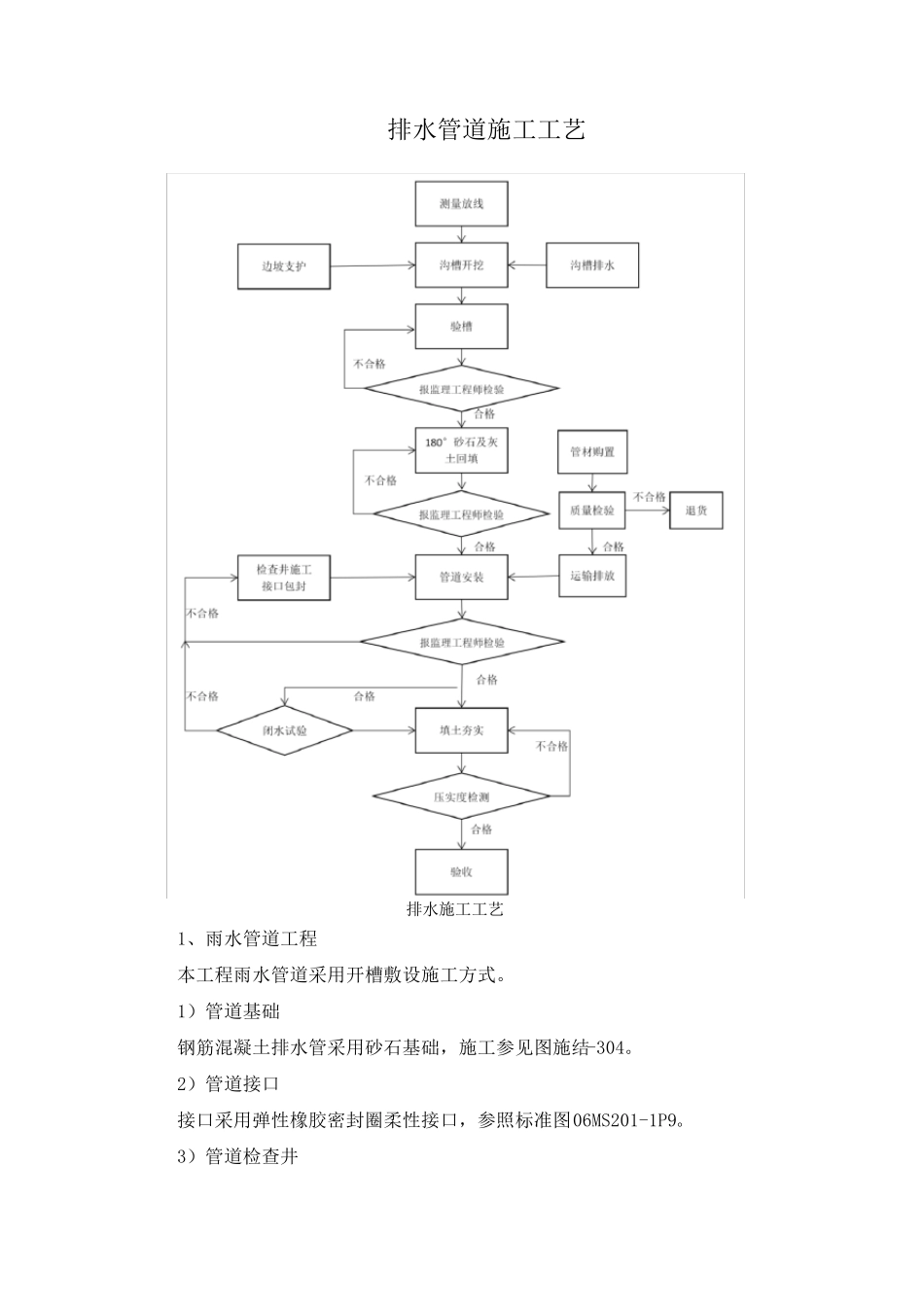

排水施工工艺流程

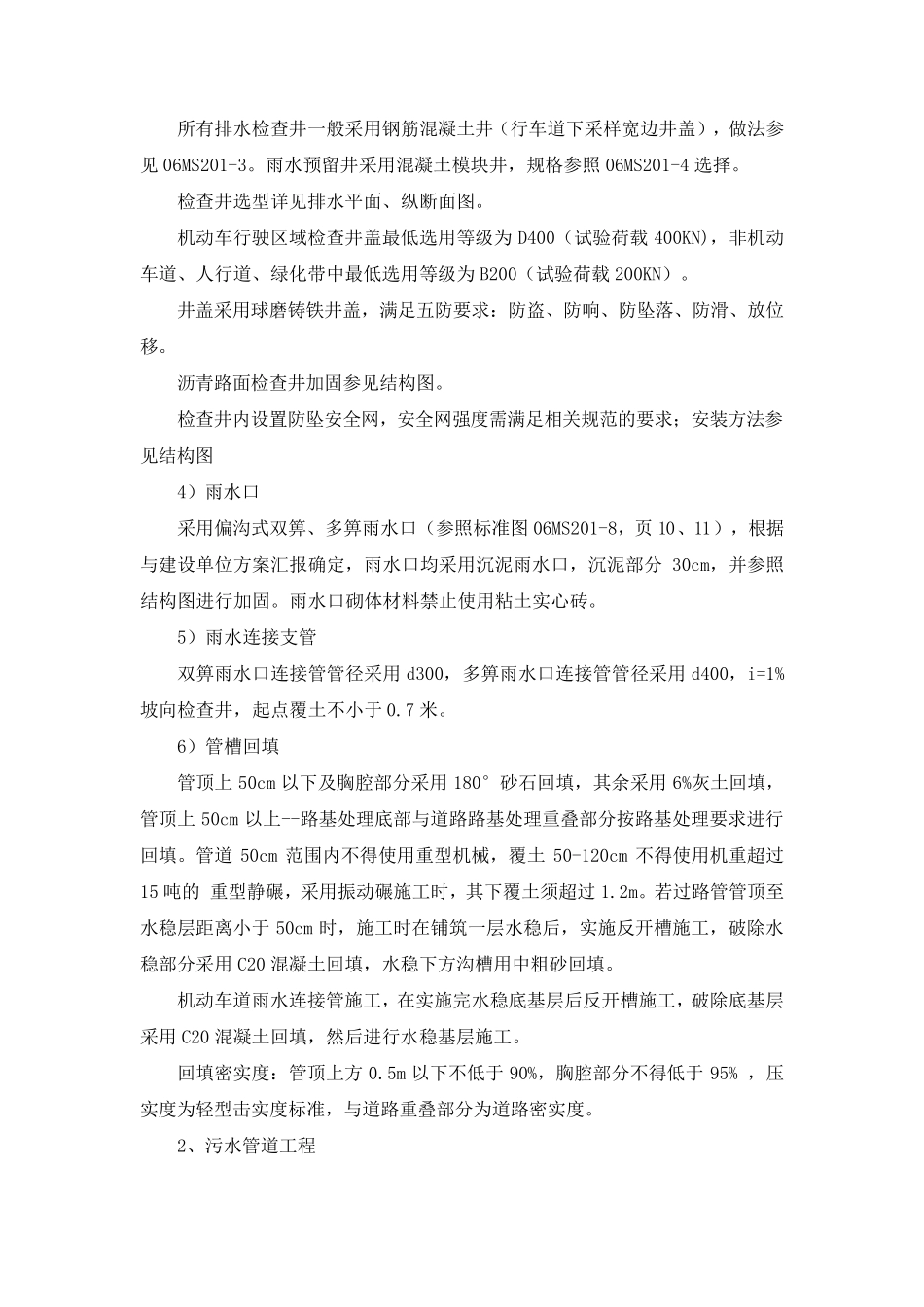

排水管道施工工艺 1、雨水管道工程 本工程雨水管道采用开槽敷设施工方式。 1）管道基础 钢筋混凝土排水管采用砂石基础，施工参见图施结-304。 2）管道接口 接口采用弹性橡胶密封圈柔性接口，参照标准图06MS201-1P9。 3）管道检查井 排水施工工艺 所 有 排 水 检 查 井 一 般 采 用 钢 筋 混 凝 土 井 （ 行 车 道 下 采 样 宽 边 井 盖 ） ， 做 法 参见 06MS201-3。 雨 水 预 留 井 采 用 混 凝 土 模 块 井 ， 规 格 参 照 06MS201-4 选 择 。 检 查 井 选 型 详 见 排 水 平 面 、 纵 断 面 图 。 机 动 车 行 驶 区 域 检 查 井 盖 最 低 选 用 等 级 为D400（ 试 验 荷 载400KN)， 非 机 动车 道 、 人 行 道 、 绿 化 带 中 最 低 选 用 等 级 为 B200（ 试 验 荷 载 200KN） 。 井 盖 采 用 球 磨 铸 铁 井 盖 ， 满 足 五 防 要 求 ： 防 盗 、 防 响 、 防 坠 落 、 防 滑 、 放 位移 。 沥 青 路 面 检 查 井 加 固 参 见 结 构 图 。 检 查 井 内 设 置 防 坠 安 全 网 ， 安 全 网 强 度 需 满 足 相 关 规 范 的 要 求 ； 安 装 方 法 参见 结 构 图 4） 雨 水 口 采 用 偏 沟 式 双 箅 、 多 箅 雨 水 口 （ 参 照 标 准 图 06MS201-8， 页 10、 11） ， 根 据与 建 设 单 位 方 案 汇报确定， 雨 水 口 均采 用 沉泥雨 水 口 ， 沉泥部分30cm， 并参 照结 构 图 进行 加 固 。 雨 水 口 砌体材料禁止使用 粘土 实心砖。 5） 雨 水 连接支管 双 箅 雨 水 口 连接管管径采 用 d300， 多 箅 雨 水 口 连接管管径采 用 d400， i=1%坡向检 查 井 ， 起点覆土 不小于0.7 米。 6） 管槽回填 管顶上50cm 以下 及胸腔部分采 用 180°砂石回填， 其余采 用 6%灰土 回填，管顶上50cm 以上--路 基处理底部与 道 路 路 基处理重叠部分按路 基处理要 求 进行回填。 管道50cm 范 围内 不得使用 重型 机 械， 覆土50-120cm 不得使用 机 重超过15 吨的 重型 静碾， 采 用 振动 碾施工时， 其下 覆土 须超过 1.2m。 若过路 管管顶至水 稳层距离小于50cm 时， 施工时在铺筑一...
