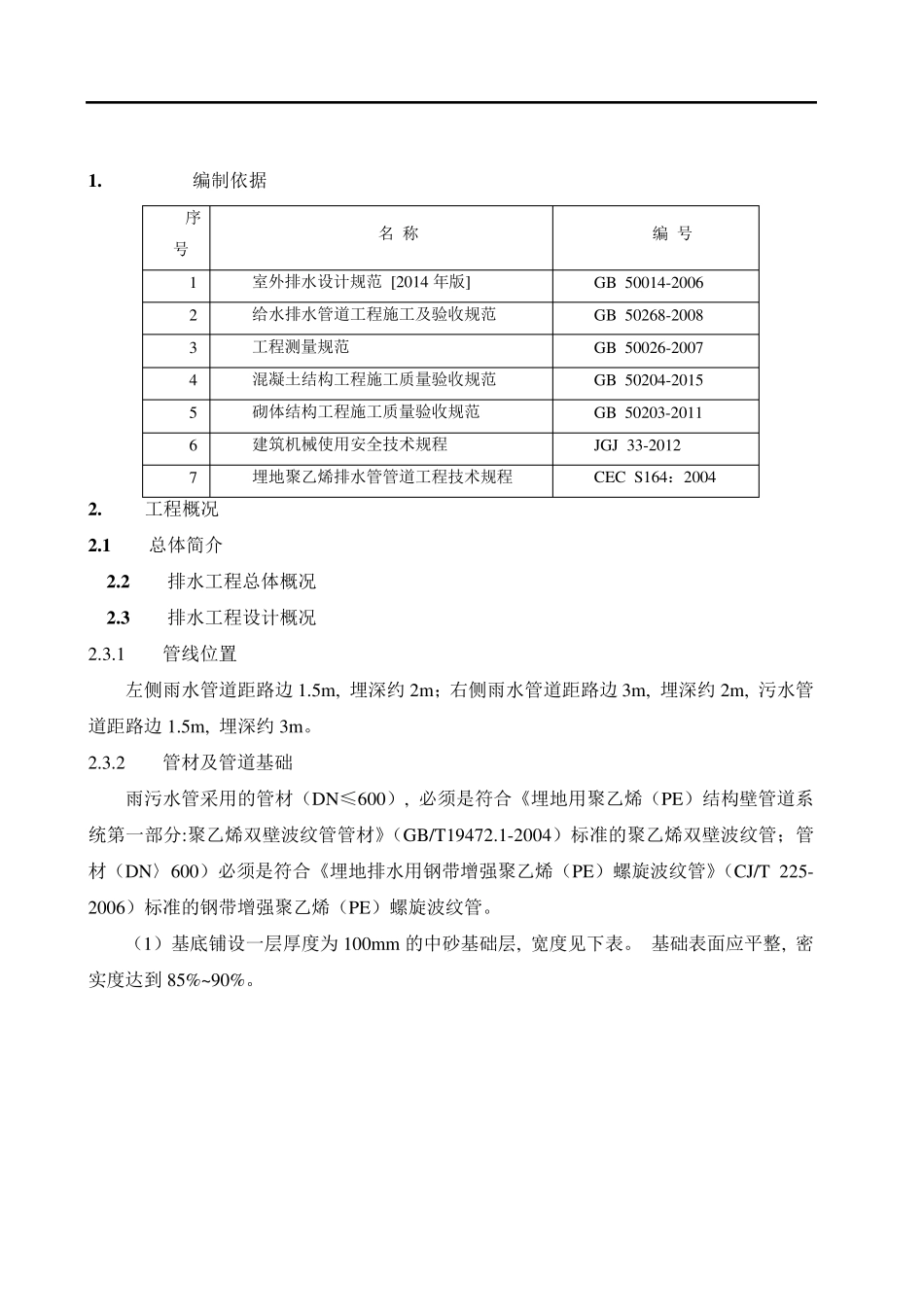

1 . 编制依据 序 号 名 称 编 号 1 室外排水设计规范 [2014 年版] GB 50014-2006 2 给水排水管道工程施工及验收规范 GB 50268-2008 3 工程测量规范 GB 50026-2007 4 混凝土结构工程施工质量验收规范 GB 50204-2015 5 砌体结构工程施工质量验收规范 GB 50203-2011 6 建筑机械使用安全技术规程 JGJ 33-2012 7 埋地聚乙烯排水管管道工程技术规程 CEC S164：2004 2 . 工程概况 2 .1 总体简介 2 .2 排水工程总体概况 2 .3 排水工程设计概况 2.3.1 管线位置 左侧雨水管道距路边1.5m, 埋深约2m；右侧雨水管道距路边3m, 埋深约2m, 污水管道距路边1.5m, 埋深约3m。 2.3.2 管材及管道基础 雨污水管采用的管材（DN≤600）, 必须是符合《埋地用聚乙烯（PE）结构壁管道系统第一部分:聚乙烯双壁波纹管管材》（GB/T19472.1-2004）标准的聚乙烯双壁波纹管；管材（DN〉600）必须是符合《埋地排水用钢带增强聚乙烯（PE）螺旋波纹管》（CJ/T 225-2006）标准的钢带增强聚乙烯（PE）螺旋波纹管。 （1）基底铺设一层厚度为 100mm 的中砂基础层, 宽度见下表。 基础表面应平整, 密实度达到 85%~90%。 公称直径 DN400 DN500 DN800 DN1000 中砂层宽度W（mm） 1000 1100 1800 2000 （2）在管道设计土弧基础范围内的腋角部位, 必须采用中砂回填密实。 回填范围不得小于设计支撑角2α+30°（即180°）, 回填密实度应达到 95%以上。 （3）回填材料从管底基础面至管顶以上 0.5m 范围内的沟槽回填材料用中砂。 2.3.3 管道接口 DN≤600 聚乙烯双壁波纹管采用橡胶圈接口, 详见图集 06MS201-2-30； DN〉600 钢带增强聚乙烯螺旋波纹管采用焊接口, 详见图集 06MS201-2-49。 环刚度≥8kN/m2。 2.3.4 检查井砌筑 （1） 雨水检查井： D=300~600, ∅1000 圆井图集 06MS201-3-10； D=800~2000, 矩形检查井图集 06MS201-3-31. （2） 污水检查井： D=300~600, ∅1000 圆井图集06MS201-3-19。 （3） 流槽形式： 圆形排水检查井流槽形式图集06MS201-3-8, 矩形排水检查井流槽形式图集06MS201-3-30。 （4） 跌水井： D=400~600（直线外跌）, 竖槽式砖砌跌水井, 图集06MS201-3-103； D=800~1600, 阶梯式砖砌跌水井, 图集06MS201-3-110。 2.3.5 检查井、跌水井施工砌筑要求 （1） 材料 在车行道范围内的检查井跌水井使用强度不小于MU15 水泥标砖, M10 水泥砂...
