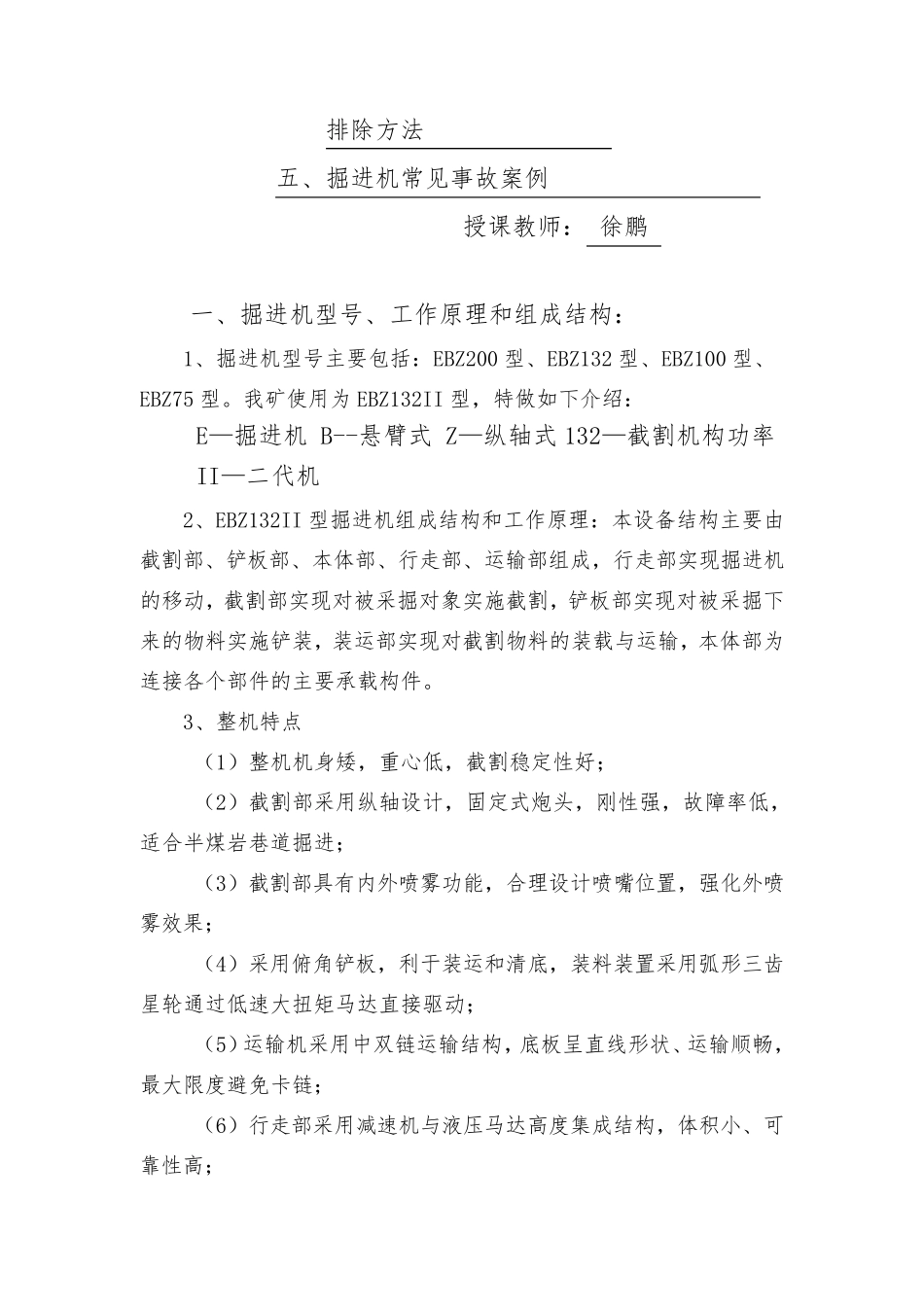

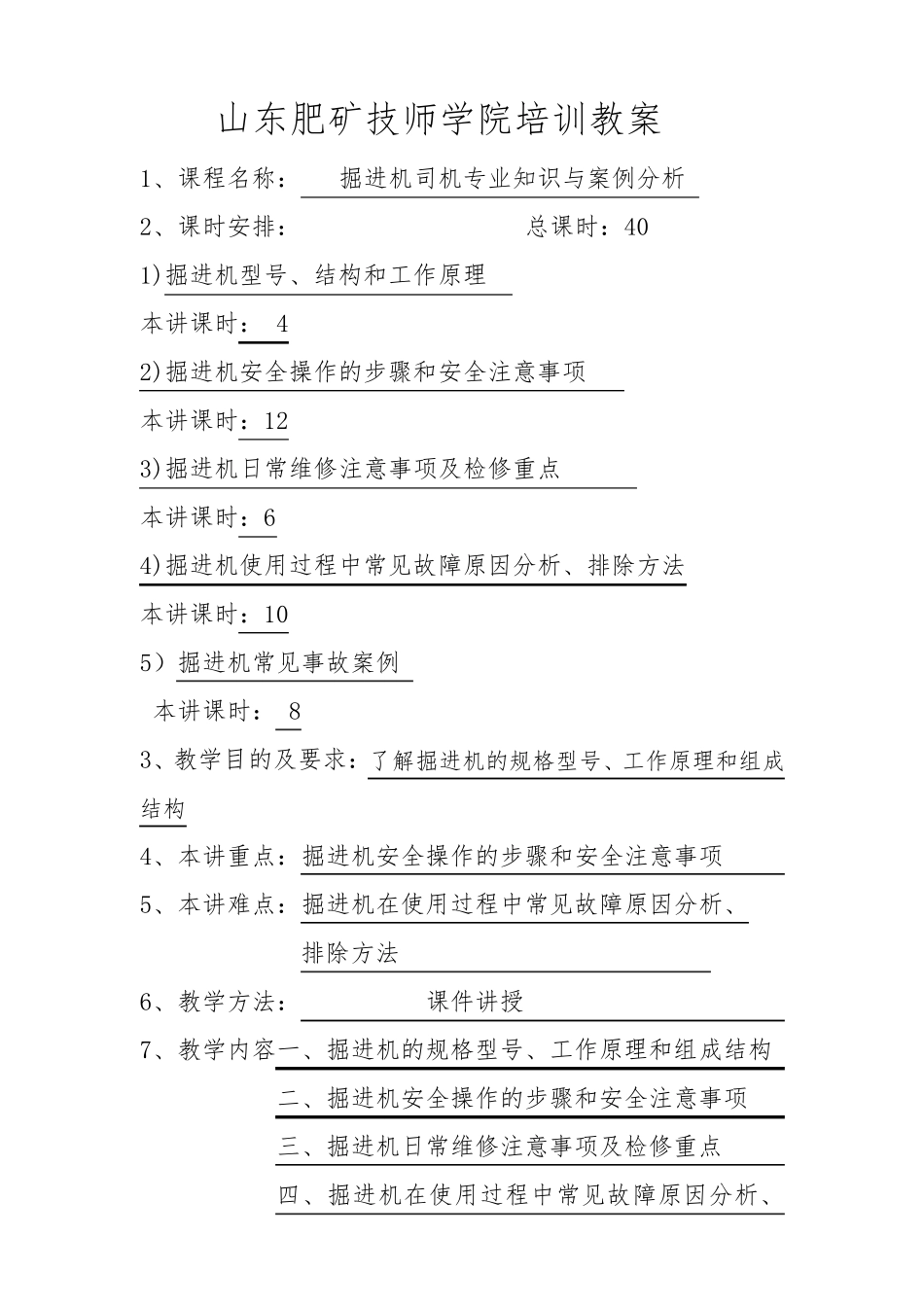

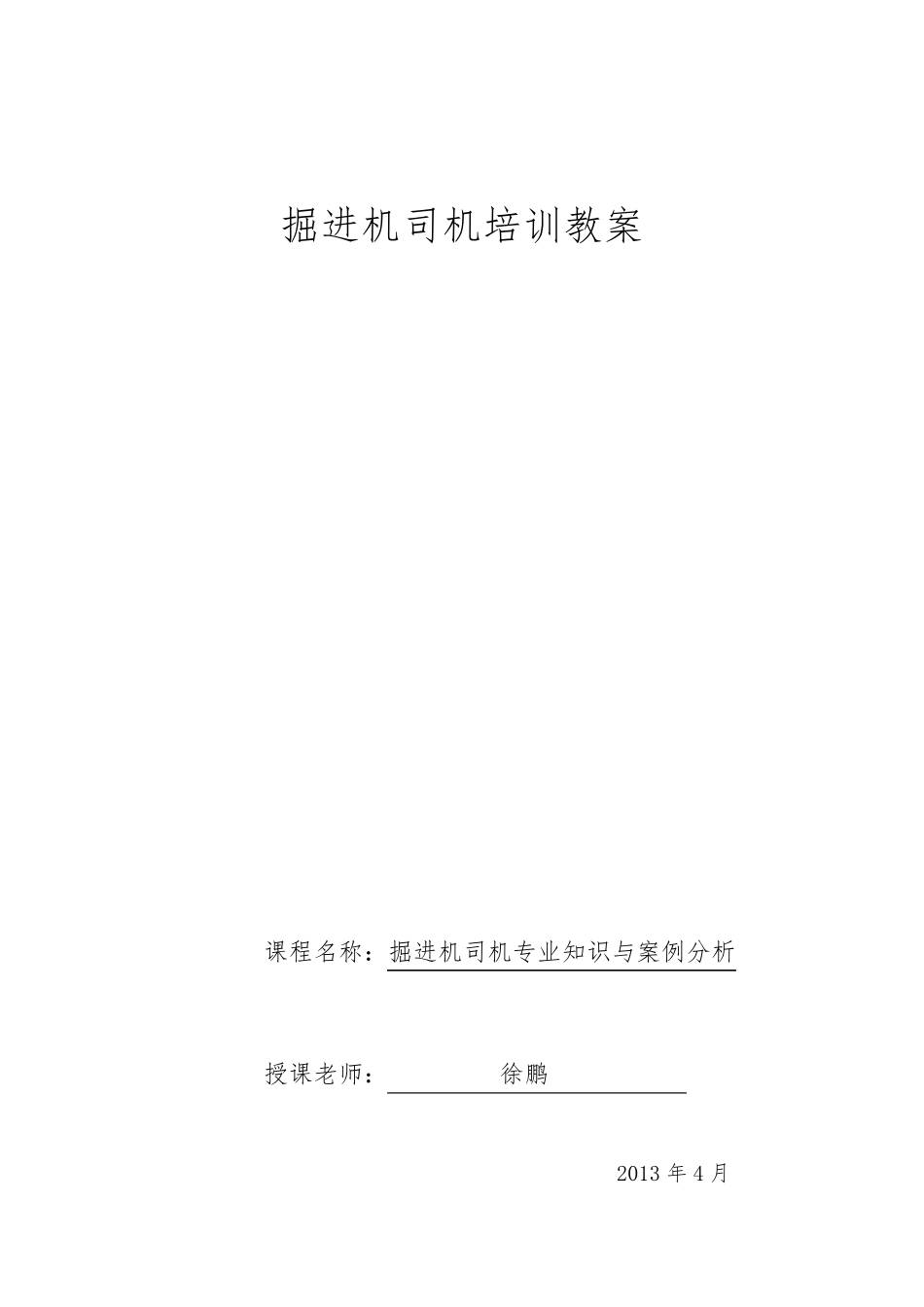

掘进机司机培训教案 课程名称：掘进机司机专业知识与案例分析 授课老师： 徐鹏 2013 年 4 月 山东肥矿技师学院培训教案 1、课程名称： 掘进机司机专业知识与案例分析 2、课时安排： 总课时：40 1)掘进机型号、结构和工作原理 本讲课时： 4 2)掘进机安全操作的步骤和安全注意事项 本讲课时：12 3)掘进机日常维修注意事项及检修重点 本讲课时：6 4)掘进机使用过程中常见故障原因分析、排除方法 本讲课时：10 5）掘进机常见事故案例 本讲课时： 8 3、教学目的及要求：了解掘进机的规格型号、工作原理和组成结构 4、本讲重点：掘进机安全操作的步骤和安全注意事项 5、本讲难点：掘进机在使用过程中常见故障原因分析、 排除方法 6、教学方法： 课件讲授 7、教学内容一、掘进机的规格型号、工作原理和组成结构 二、掘进机安全操作的步骤和安全注意事项 三、掘进机日常维修注意事项及检修重点 四、掘进机在使用过程中常见故障原因分析、 排除方法 五、掘进机常见事故案例 授课教师： 徐鹏 一、掘进机型号、工作原理和组成结构： 1、掘进机型号主要包括：EBZ200 型、EBZ132 型、EBZ100 型、EBZ75 型。我矿使用为 EBZ132II 型，特做如下介绍： E—掘进机 B--悬臂式 Z—纵轴式 132—截割机构功率II—二代机 2、EBZ132II 型掘进机组成结构和工作原理：本设备结构主要由截割部、铲板部、本体部、行走部、运输部组成，行走部实现掘进机的移动，截割部实现对被采掘对象实施截割，铲板部实现对被采掘下来的物料实施铲装，装运部实现对截割物料的装载与运输，本体部为连接各个部件的主要承载构件。 3、整机特点 （1）整机机身矮，重心低，截割稳定性好； （2）截割部采用纵轴设计，固定式炮头，刚性强，故障率低，适合半煤岩巷道掘进； （3）截割部具有内外喷雾功能，合理设计喷嘴位置，强化外喷雾效果； （4）采用俯角铲板，利于装运和清底，装料装置采用弧形三齿星轮通过低速大扭矩马达直接驱动； （5）运输机采用中双 链 运输结构，底板呈 直线 形状 、运输顺 畅 ，最 大限 度 避 免 卡 链 ； （6）行走部采用减 速机与液 压 马达高 度 集 成结构，体积 小 、可靠 性高 ； （7）液压部采用恒功率控制，具有压力切断、负载敏感技术功能； （8）电气系统采用新型综保，模块化设计，具有液晶汉字动态显示功能。 小结：简单认识掘进机发展概况、型号、工作原理、组成等 二...
