掘进机电气系统说明书(上海创力160)

掘进机电气系统说明书(上海创力160)_第1页
1/24
掘进机电气系统说明书(上海创力160)_第2页
2/24
掘进机电气系统说明书(上海创力160)_第3页
3/24

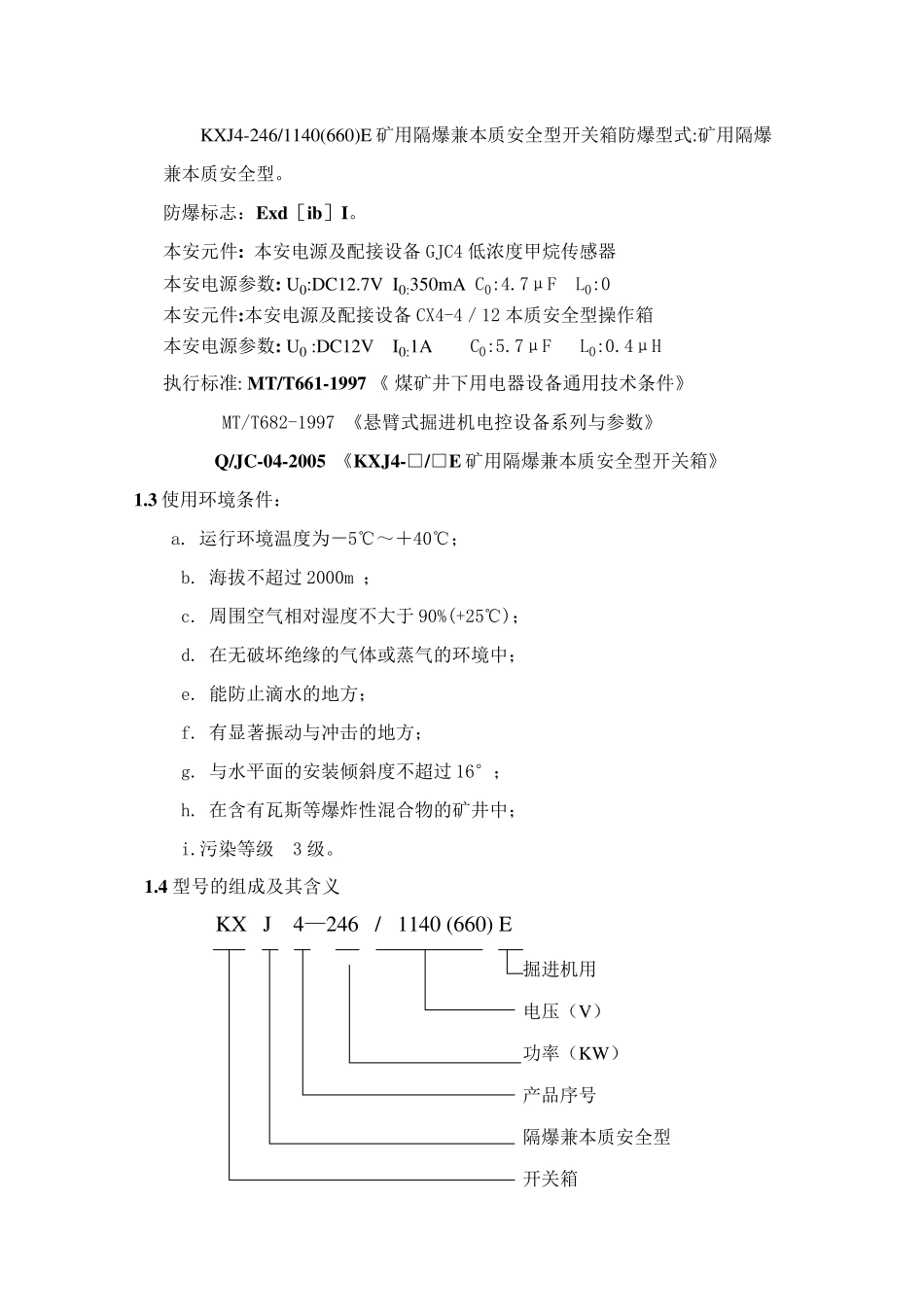

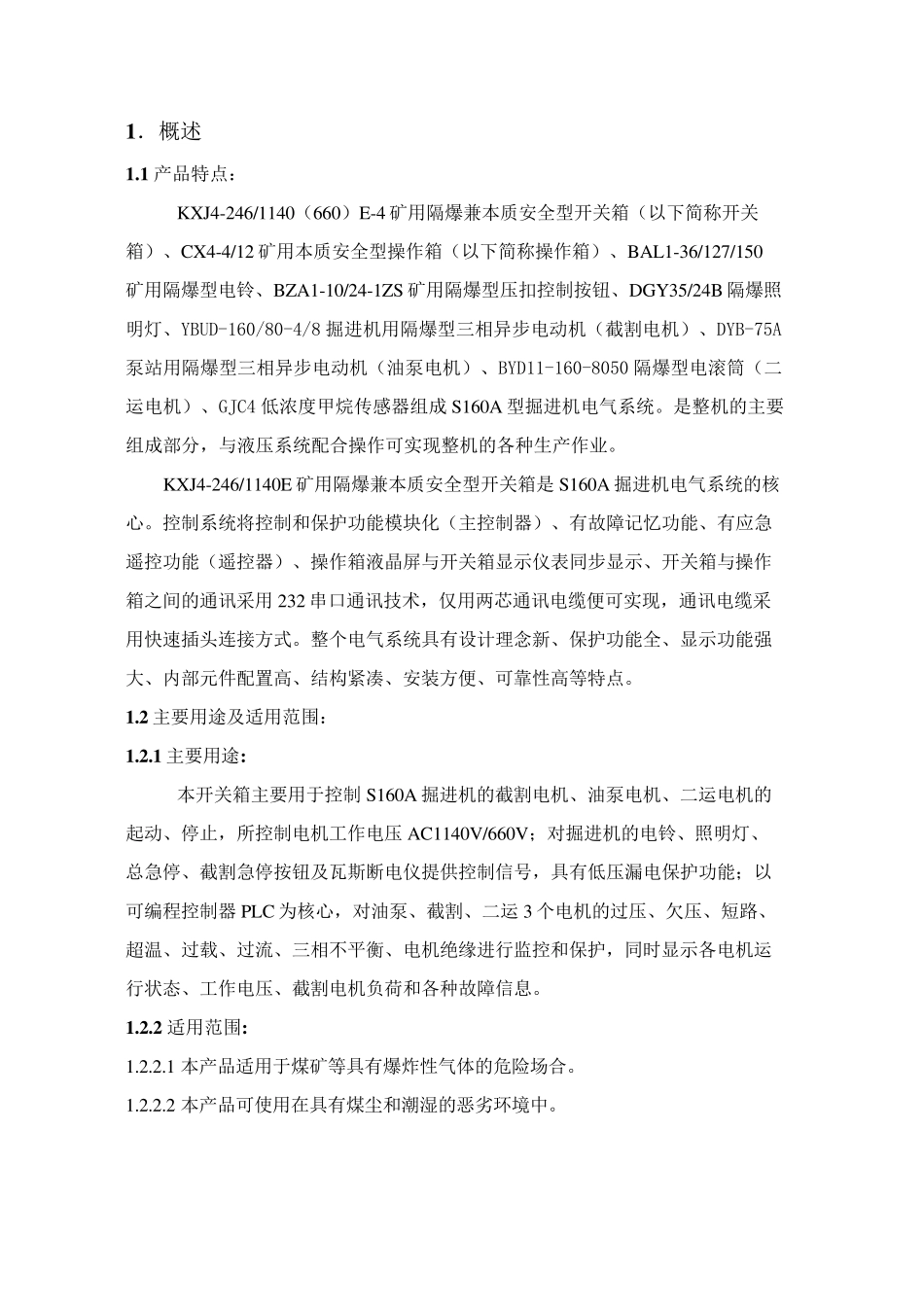

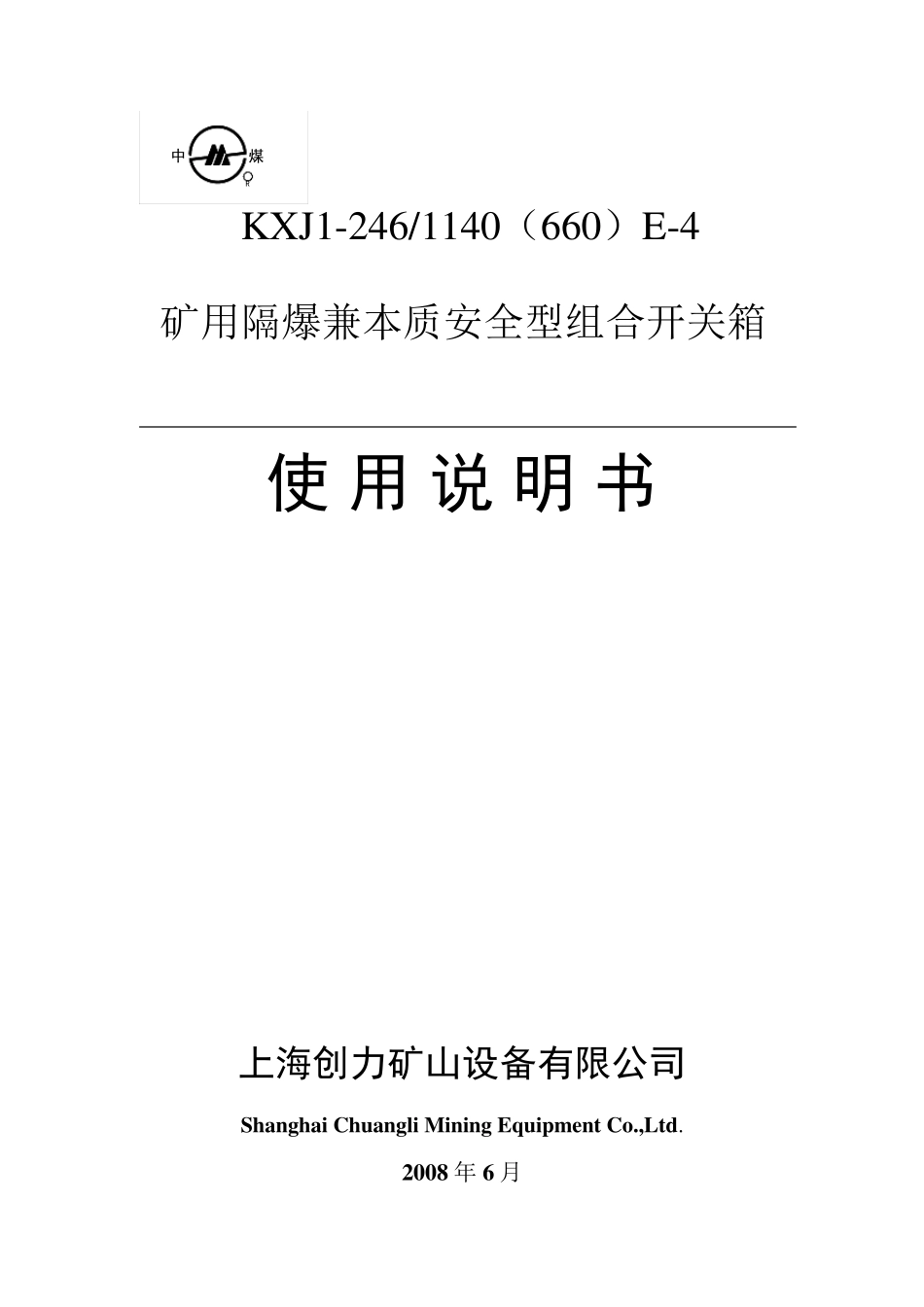

中煤R K X J1-246/1140(660)E-4 矿用隔爆兼本质安全型组合开关箱 使 用 说 明 书 上海创力矿山设备有限公司 Shanghai Chu angli Mining Equ ipment Co.,Ltd. 2008 年 6 月 1.概述 1.1 产品特点: KXJ4-246/1140(660)E-4 矿用隔爆兼本质安全型开关箱(以下简称开关箱)、CX4-4/12 矿用本质安全型操作箱(以下简称操作箱)、BAL1-36/127/150矿用隔爆型电铃、BZA1-10/24-1ZS 矿用隔爆型压扣控制按钮、DGY35/24B 隔爆照明灯、YBUD-160/80-4/8 掘进机用隔爆型三相异步电动机(截割电机)、DYB-75A泵站用隔爆型三相异步电动机(油泵电机)、BYD11-160-8050 隔爆型电滚筒(二运电机)、GJC4 低浓度甲烷传感器组成 S160A 型掘进机电气系统。是整机的主要组成部分,与液压系统配合操作可实现整机的各种生产作业。 KXJ4-246/1140E 矿用隔爆兼本质安全型开关箱是 S160A 掘进机电气系统的核心。控制系统将控制和保护功能模块化(主控制器)、有故障记忆功能、有应急遥控功能(遥控器)、操作箱液晶屏与开关箱显示仪表同步显示、开关箱与操作箱之间的通讯采用232 串口通讯技术,仅用两芯通讯电缆便可实现,通讯电缆采用快速插头连接方式。整个电气系统具有设计理念新、保护功能全、显示功能强大、内部元件配置高、结构紧凑、安装方便、可靠性高等 特点。 1.2 主要用途 及 适 用范 围 : 1.2.1 主要用途 : 本开关箱主要用于 控制 S160A 掘进机的截割电机、油泵电机、二运电机的起 动、停 止 ,所 控制电机工 作电压 AC1140V/660V; 对 掘进机的电铃、照明灯、总 急停 、截割急停 按钮及 瓦 斯 断 电仪提 供 控制信 号 ,具有低压漏 电保护功能; 以可编 程 控制器 PLC 为 核心,对 油泵、截割、二运 3 个电机的过 压、欠 压、短 路 、超 温 、过 载 、过 流 、三相不 平 衡 、电机绝 缘 进行 监 控和保护,同时 显示各电机运行 状 态 、工 作电压、截割电机负 荷 和各种故障信 息 。 1.2.2 适 用范 围 : 1.2.2.1 本产品适 用于 煤 矿等 具有爆炸 性气体 的危 险 场 合。 1.2.2.2 本产品可使 用在 具有煤 尘 和潮 湿 的恶 劣 环 境 中 。 KXJ4-246/1140(660)E 矿用隔爆兼本质安全型开关箱防爆型式:矿用隔爆兼本质安全型。 防爆标志:Ex d[ib]I。 本安元件: 本安电源及配接设备GJC4 低浓度甲烷传感器 ...
