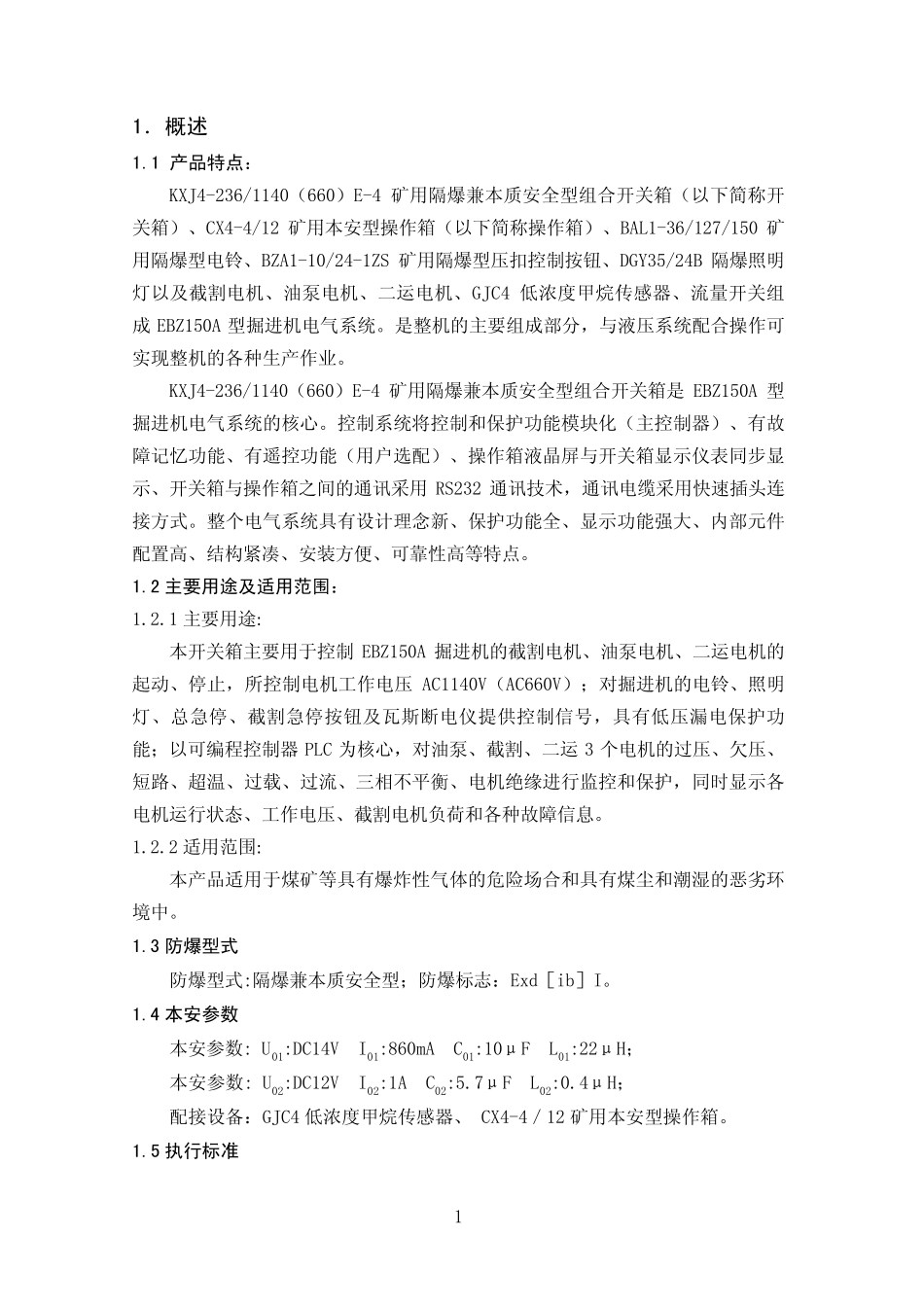

EBZ150A 型掘进机 电控系统使用说明书 青岛天迅电气有限公司 2009 年 03 月 目 次 1 概述…………………………………………………………………………… 1 2 结构特征……………………………………………………………………… 2 3 工作原理……………………………………………………………………… 3 4 开关箱关联设备技术特征…………………………………………………… 9 5 尺寸与重量…………………………………………………………………… 11 6 安装和调试…………………………………………………………………… 11 7 包装、运输、贮存…………………………………………………………… 18 8 开启使用……………………………………………………………………… 18 9 订货须知……………………………………………………………………… 18 10 警示…………………………………………………………………………… 18 11 电器元件明细表……………………………………………………………… 18 12 电气图………………………………………………………………………… 19 1 1．概述 1.1 产品特点： KXJ4-236/1140（ 660） E-4 矿 用 隔 爆 兼 本 质 安 全 型 组 合 开 关 箱 （ 以 下 简 称 开关 箱 ） 、 CX4-4/12 矿 用 本 安 型 操 作 箱 （ 以 下 简 称 操 作 箱 ） 、 BAL1-36/127/150 矿用 隔 爆 型 电 铃 、 BZA1-10/24-1ZS 矿 用 隔 爆 型 压 扣 控 制 按 钮 、 DGY35/24B 隔 爆 照 明灯 以 及 截 割 电 机 、 油 泵 电 机 、 二 运 电 机 、 GJC4 低 浓 度 甲 烷 传 感 器 、 流 量 开 关 组成EBZ150A 型 掘 进 机 电 气 系 统 。 是 整 机 的 主 要 组 成 部 分 ， 与 液 压 系 统 配 合 操 作 可实 现 整 机 的 各 种 生 产 作 业 。 KXJ4-236/1140（ 660） E-4 矿 用 隔 爆 兼 本 质 安 全 型 组 合 开 关 箱 是EBZ150A 型掘 进 机 电 气 系 统 的 核 心 。 控 制 系 统 将 控 制 和 保 护 功 能 模 块 化 （ 主 控 制 器 ） 、 有 故障 记 忆 功 能 、 有 遥 控 功 能 （ 用 户 选 配 ） 、 操 作 箱 液 晶 屏 与 开 关 箱 显 示 仪 表 同 步 ...
