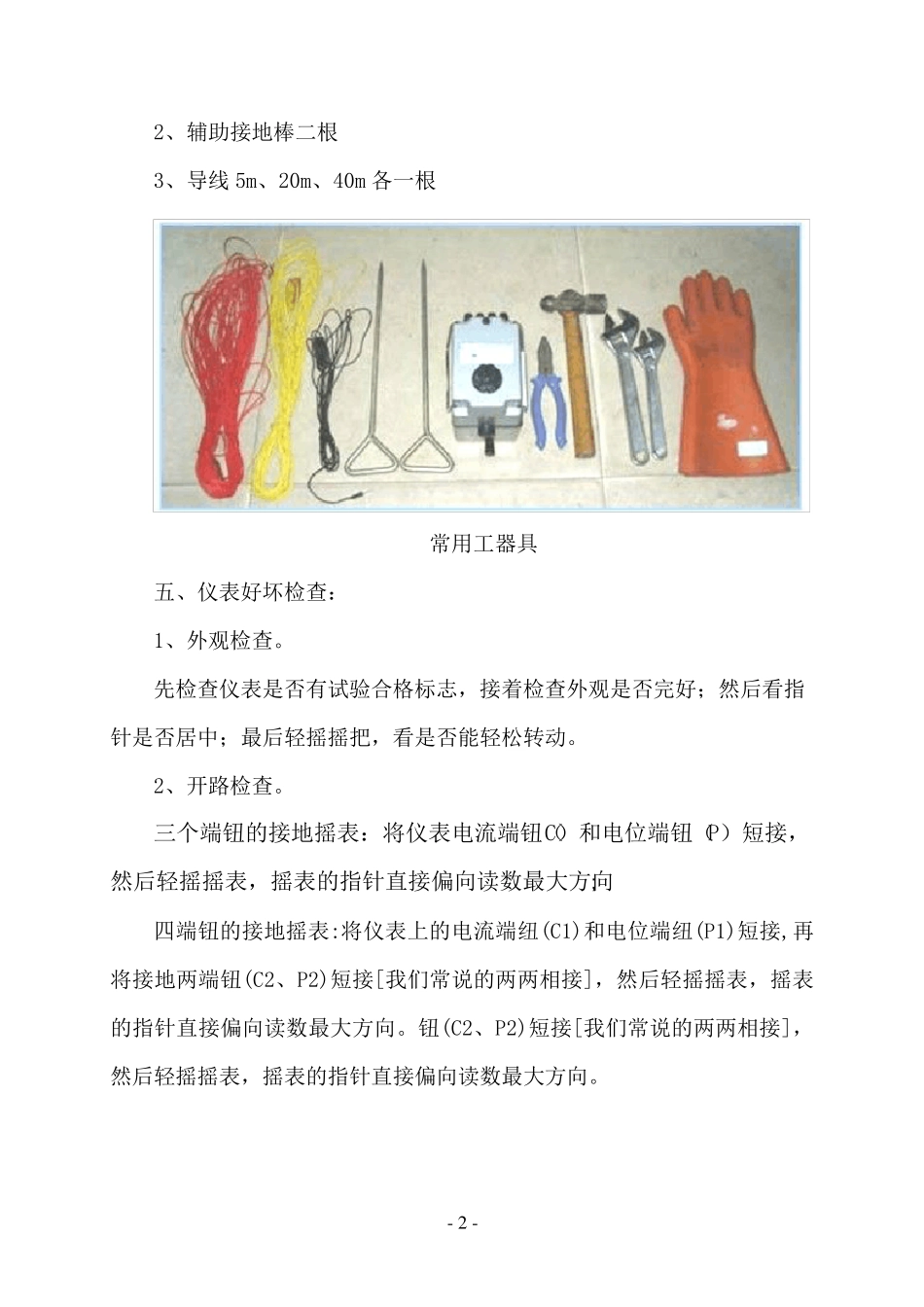

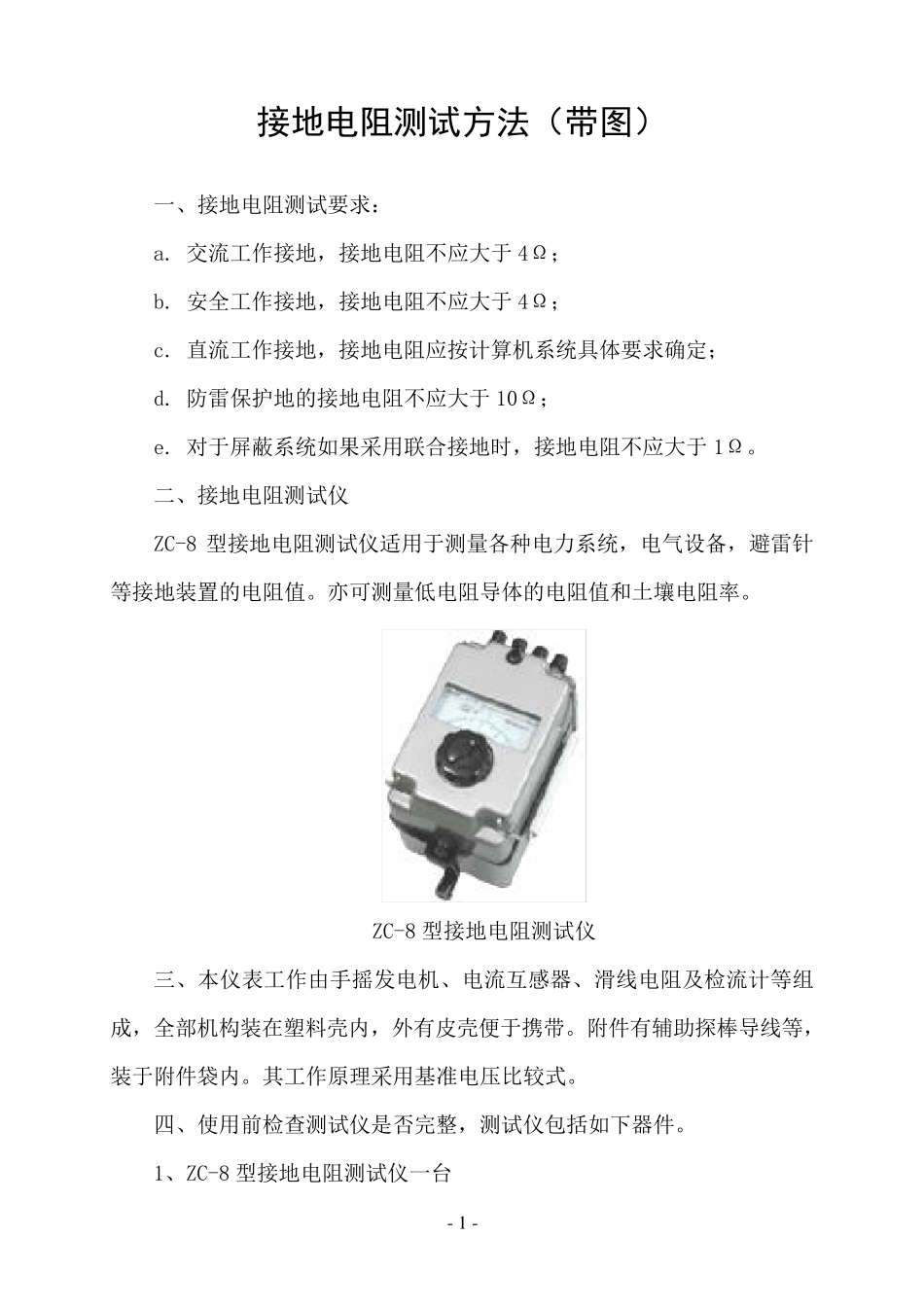

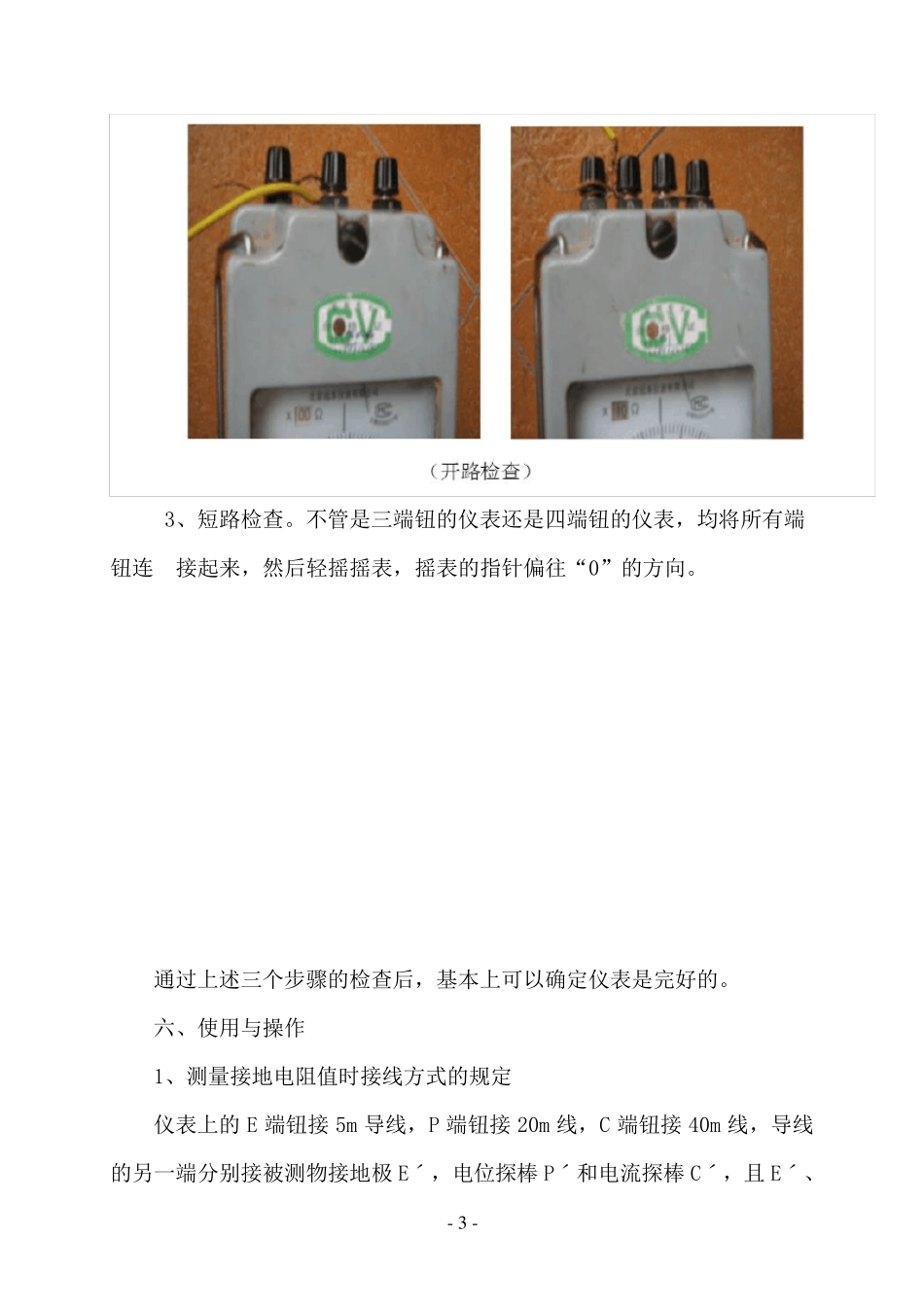

- 1 - 接地电阻测试方法（带图） 一、接地电阻测试要求： a. 交流工作接地，接地电阻不应大于4Ω； b. 安全工作接地，接地电阻不应大于4Ω； c. 直流工作接地，接地电阻应按计算机系统具体要求确定； d. 防雷保护地的接地电阻不应大于10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。 二、接地电阻测试仪 ZC-8 型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。 ZC-8 型接地电阻测试仪 三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。 四、使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8 型接地电阻测试仪一台 - 2 - 2、辅助接地棒二根 3、导线 5m、20m、40m 各一根 常用工器具 五、仪表好坏检查： 1、外观检查。 先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。 2、开路检查。 三个端钮的接地摇表：将仪表电流端钮（C）和电位端钮（P）短接，然后轻摇摇表，摇表的指针直接偏向读数最大方向; 四端钮的接地摇表:将仪表上的电流端纽(C1)和电位端纽(P1)短接,再将接地两端钮(C2、P2)短接[我们常说的两两相接]，然后轻摇摇表，摇表的指针直接偏向读数最大方向。钮(C2、P2)短接[我们常说的两两相接]，然后轻摇摇表，摇表的指针直接偏向读数最大方向。 - 3 - 3、短路检查。不管是三端钮的仪表还是四端钮的仪表，均将所有端钮连 接起来，然后轻摇摇表，摇表的指针偏往“0”的方向。 通过上述三个步骤的检查后，基本上可以确定仪表是完好的。 六、使用与操作 1、测量接地电阻值时接线方式的规定 仪表上的E 端钮接5m 导线，P 端钮接20m 线，C 端钮接40m 线，导线的另一端分别接被测物接地极Eˊ，电位探棒 Pˊ和电流探棒 Cˊ，且 Eˊ、 - 4 - Pˊ、Cˊ应保持直线，其间距为 20m。 将两个接地探针沿接地体辐射方向分别插入距接地体 20m、40m 的地下，插人深度为 400mm，如下图所示。 1.1 测量大于等于 1Ω 接地电阻时接线图见图 1 将仪表上 2 个 E 端钮连结在一起。 - 5 - 1.2 测量小于1Ω接地电阻时接线图见图2 将仪表上2 个E 端钮导线分别连接到被测接地体上，以消除测...
