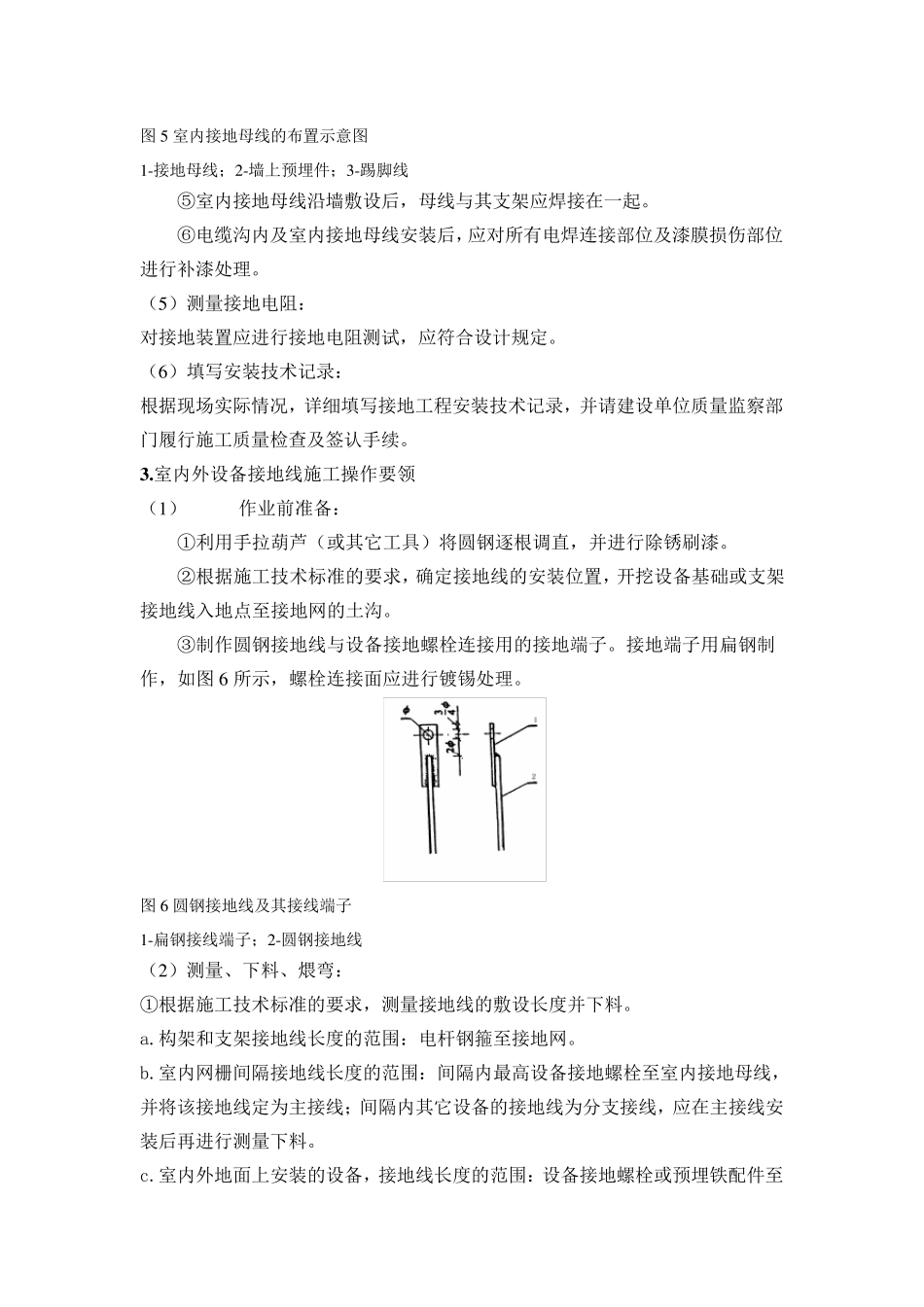

接地装置施工工艺 1 .接地母线施工操作要领 （1）作业前的准备： ①测定室外接地网设置的地点，并用白灰粉按其分布情况做出标志。 ②用水准仪核对场坪实际标高，确定土沟开挖深度。一般情况下，开挖深度以大于设计深度 50~100mm 为宜。 ③在接地线穿越墙壁的位置打穿墙孔，预埋地线管，并固定牢靠。 ④平直用于电缆沟内及室内的接地母线，按制造长度分段进行除锈刷漆；对用于电缆沟分支或拐角处的接地母线，应在煨弯之后再刷漆。 （2）均压带焊接及敷设： ①平直接地扁钢，按每一条均压带的长度，将扁钢沿接地网沟边在地面上焊接成一个整体。 ②把焊接好的整条均压带理顺调直，使其呈立置状态敷设在土沟中，分段回填一些细土，保持其状态不变，然后进行各均压带之间及与接地极之间的焊接。 ③为了提高各均压带之间“T”型和“十”型连接部位及均压带与接地极之间连接部位的强度，各连接点应按表 4 所示的方法加焊“L”型连接条。 接地体的常用连接方式 表 4 名称 水平接地体的T 型连接 水平及垂直接 地体的 T 型连接 水平接地体的十字型连接 水平及垂直接地体的十字型连接 图例 连接方式 注：1 水平接地体；2 垂直接地体；3L 型连接条。 ④接地网焊接完毕经检查验收合格后，即可分层回填夯实，并将余土培在土沟上，待其自然下沉。 （4）接地母线安装： ①接地母线在安装前，应先将刷好漆的扁钢在地面上焊接起来，然后再安装。 ②电缆沟内的接地母线设置在电缆支架第一层处的预埋件上，如图 3 所示母线与预埋件之间暂时采用电焊点焊，待焊接电缆支架时，再将它们全部焊接起来。 点焊时，应使接地母线紧贴电缆沟壁 ③电缆沟各分支处的预埋型钢在接地母线焊好后，均应用圆钢与接地母线连接在一起（图 4）。 图 3 电缆沟内接地母线的布置示意图 1-接地母线；2-预埋件；3-电缆支架 图 4 电缆沟沿预埋件的接地示意图 1-接地母线；2-预埋型钢；3-接地连线；4-电缆支架 ④安装室内接地母线前，应先沿墙壁踢脚线上沿预埋母线支架，如图 5 所示，如室内墙壁无踢脚线时接地母线下沿距地面应保持 200m m 的间距。 图5 室内接地母线的布置示意图 1 -接地母线；2 -墙上预埋件；3 -踢脚线 ⑤室内接地母线沿墙敷设后，母线与其支架应焊接在一起。 ⑥电缆沟内及室内接地母线安装后，应对所有电焊连接部位及漆膜损伤部位进行补漆处理。 （5 ）测量接地电阻： 对接地装置应进行接地电阻测试，应符...
