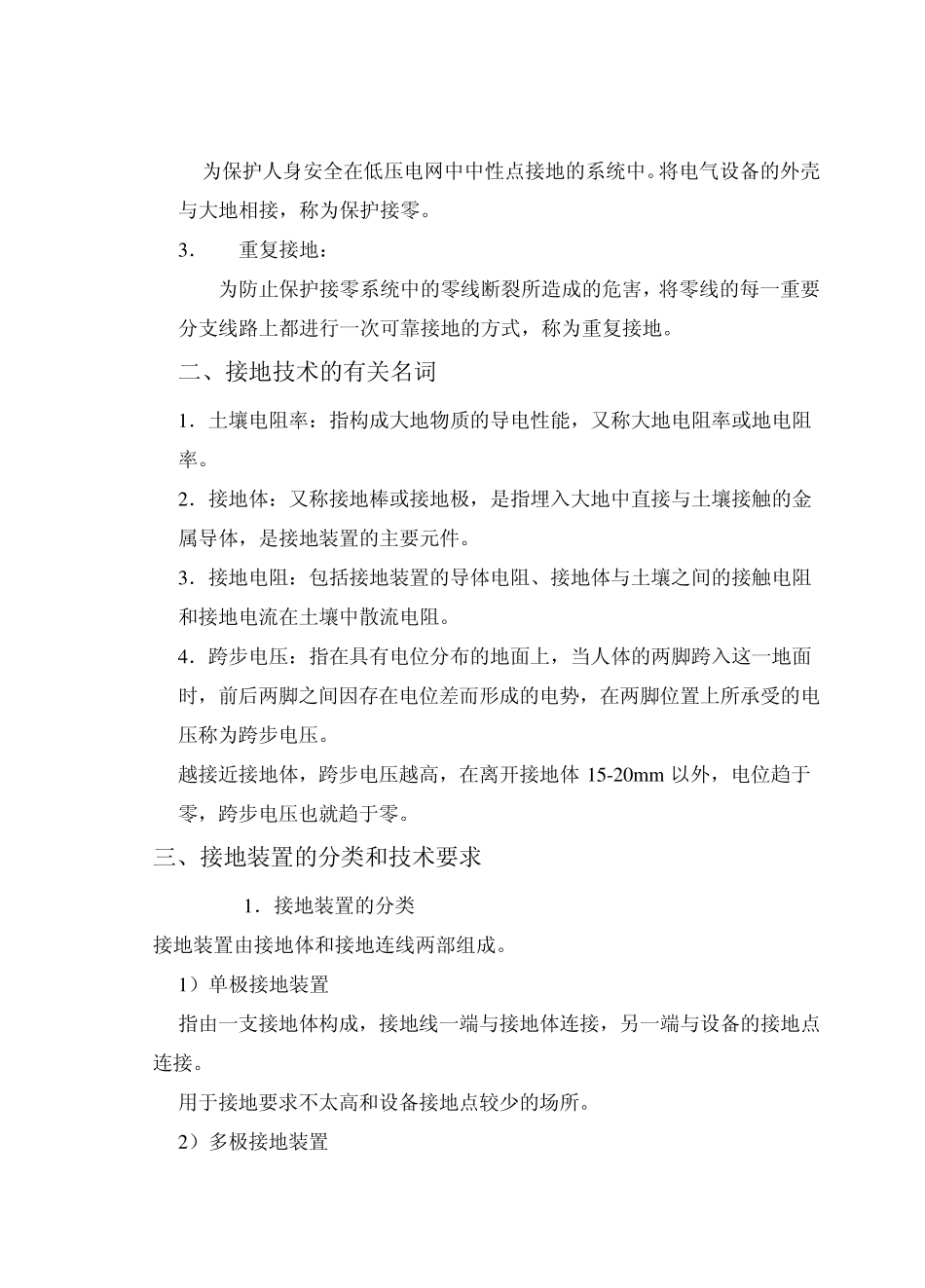

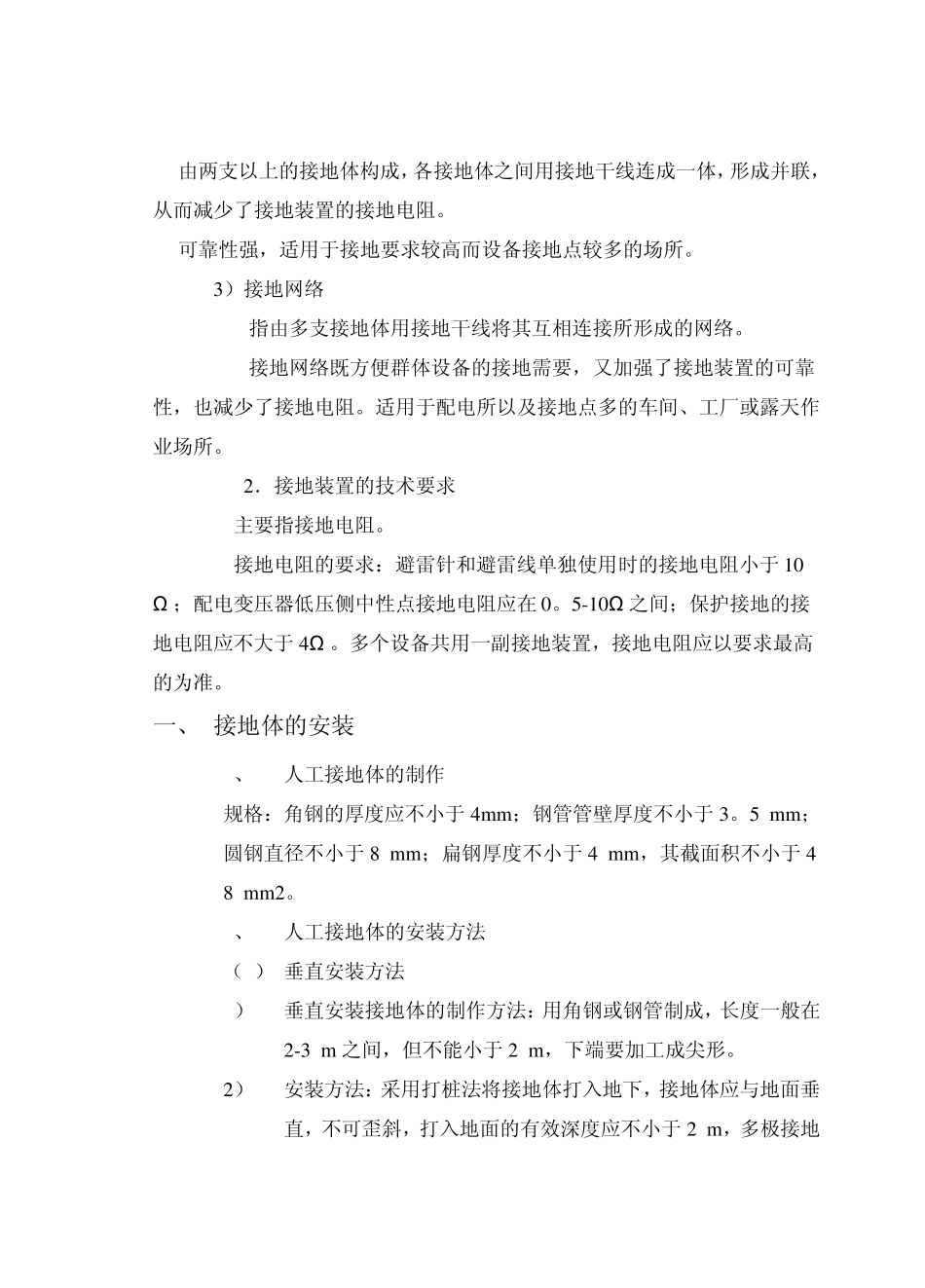

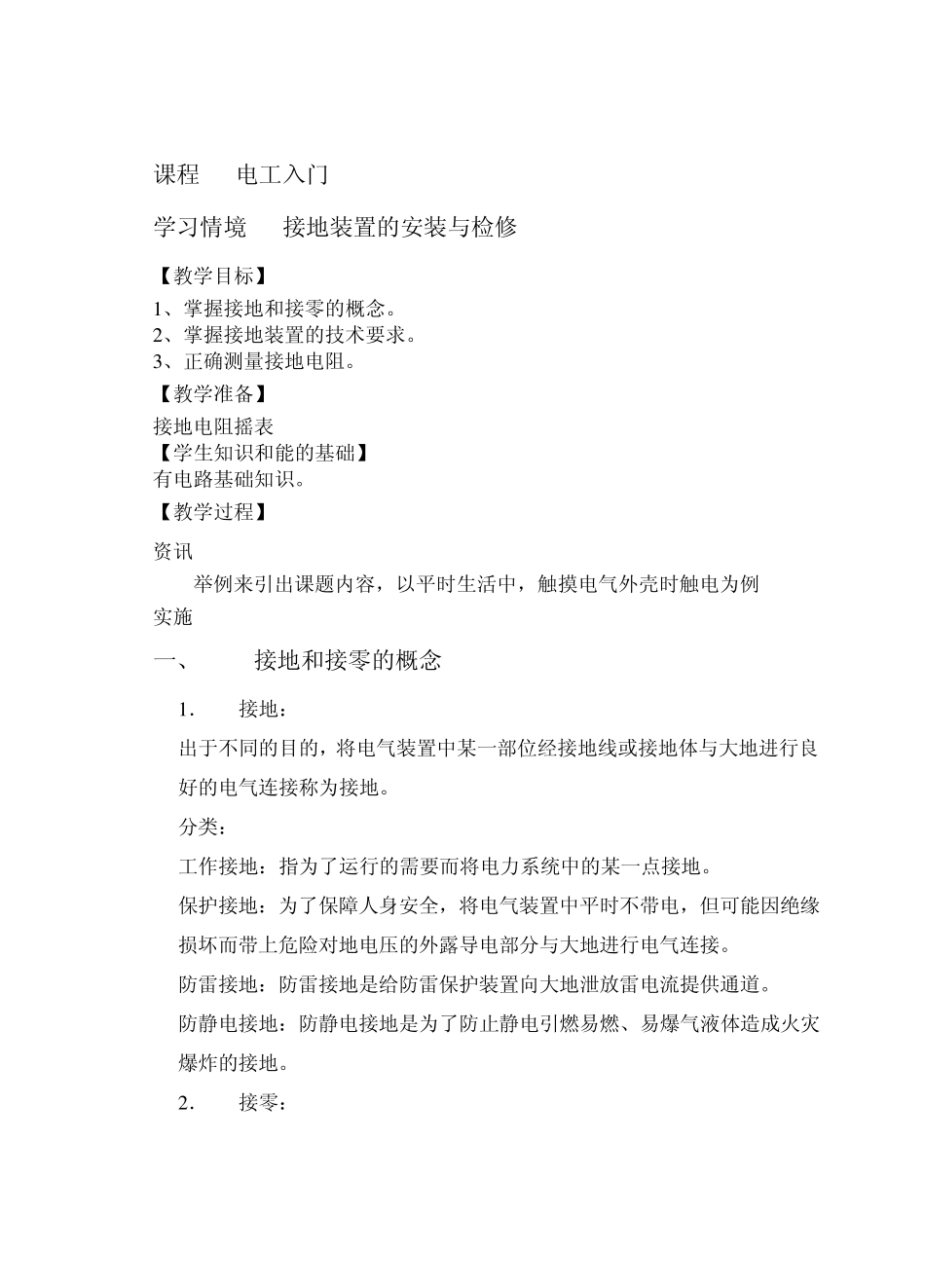

课程---电工入门 学习情境---接地装置的安装与检修 【教学目标】 1 、掌握接地和接零的概念。 2 、掌握接地装置的技术要求。 3 、正确测量接地电阻。 【教学准备】 接地电阻摇表 【学生知识和能的基础】 有电路基础知识。 【教学过程】 资讯 举例来引出课题内容，以平时生活中，触摸电气外壳时触电为例 实施 一、 接地和接零的概念 1 ． 接地： 出于不同的目的，将电气装置中某一部位经接地线或接地体与大地进行良好的电气连接称为接地。 分类： 工作接地：指为了运行的需要而将电力系统中的某一点接地。 保护接地：为了保障人身安全，将电气装置中平时不带电，但可能因绝缘损坏而带上危险对地电压的外露导电部分与大地进行电气连接。 防雷接地：防雷接地是给防雷保护装置向大地泄放雷电流提供通道。 防静电接地：防静电接地是为了防止静电引燃易燃、易爆气液体造成火灾爆炸的接地。 2 ． 接零： 为保护人身安全在低压电网中中性点接地的系统中。将电气设备的外壳与大地相接，称为保护接零。 3． 重复接地： 为防止保护接零系统中的零线断裂所造成的危害，将零线的每一重要分支线路上都进行一次可靠接地的方式，称为重复接地。 二、接地技术的有关名词 1．土壤电阻率：指构成大地物质的导电性能，又称大地电阻率或地电阻率。 2．接地体：又称接地棒或接地极，是指埋入大地中直接与土壤接触的金属导体，是接地装置的主要元件。 3．接地电阻：包括接地装置的导体电阻、接地体与土壤之间的接触电阻和接地电流在土壤中散流电阻。 4．跨步电压：指在具有电位分布的地面上，当人体的两脚跨入这一地面时，前后两脚之间因存在电位差而形成的电势，在两脚位置上所承受的电压称为跨步电压。 越接近接地体，跨步电压越高，在离开接地体 15-20m m 以外，电位趋于零，跨步电压也就趋于零。 三、接地装置的分类和技术要求 1．接地装置的分类 接地装置由接地体和接地连线两部组成。 1）单极接地装置 指由一支接地体构成，接地线一端与接地体连接，另一端与设备的接地点连接。 用于接地要求不太高和设备接地点较少的场所。 2）多极接地装置 由两支以上的接地体构成，各接地体之间用接地干线连成一体，形成并联，从而减少了接地装置的接地电阻。 可靠性强，适用于接地要求较高而设备接地点较多的场所。 3）接地网络 指由多支接地体用接地干线将其互相连接所形成的网络。 接地网络既方便群体设备的接地需要，...
