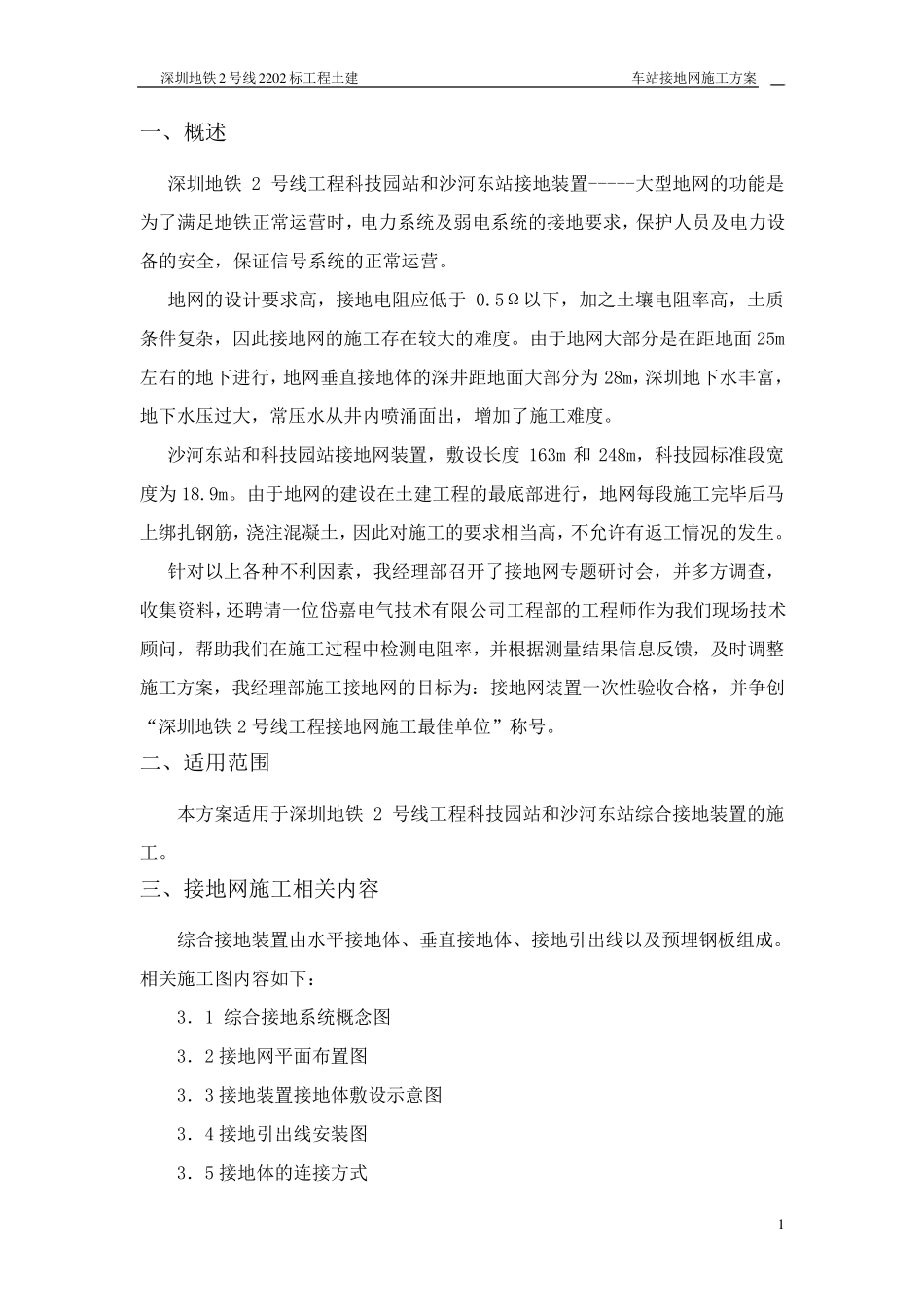

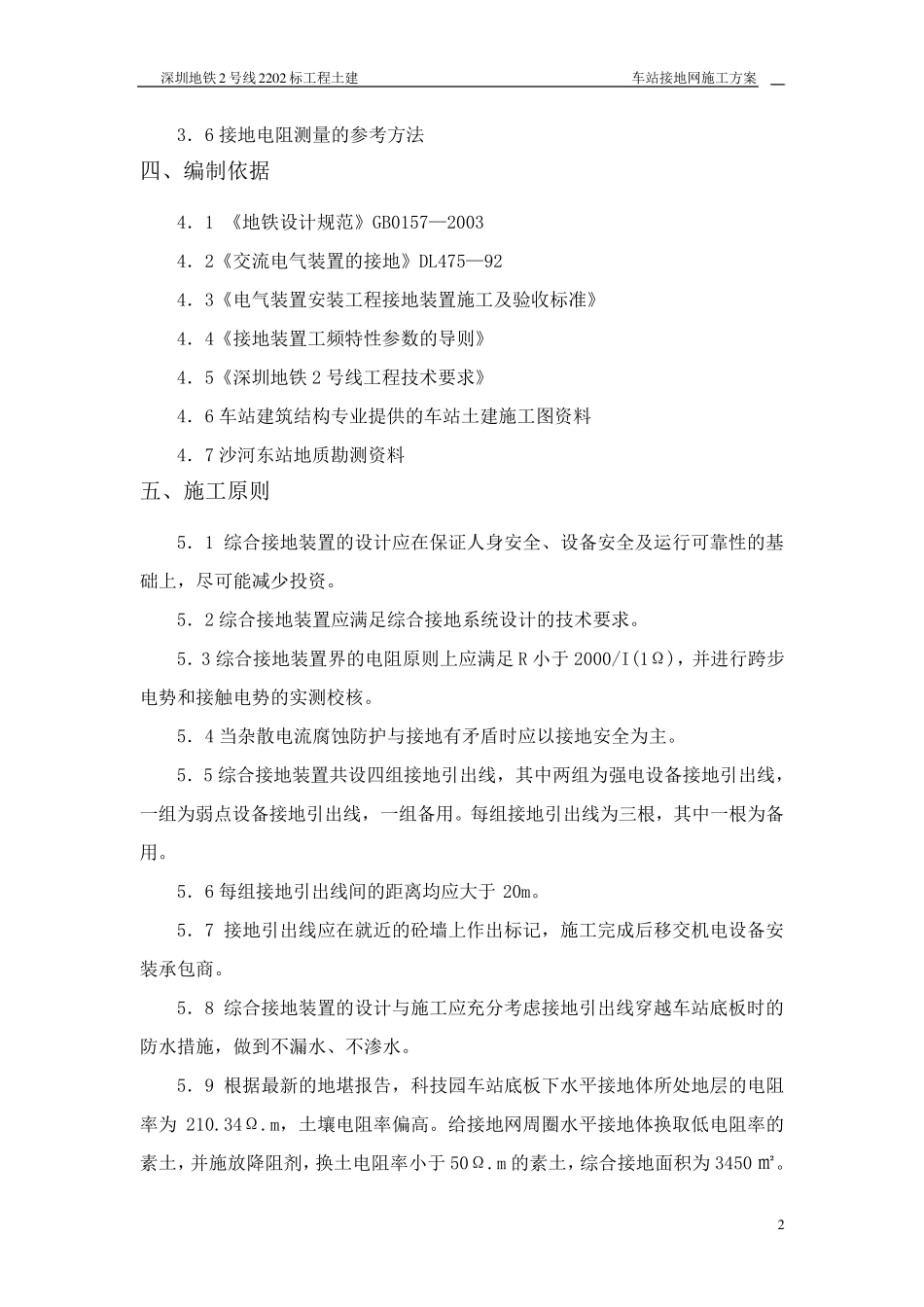

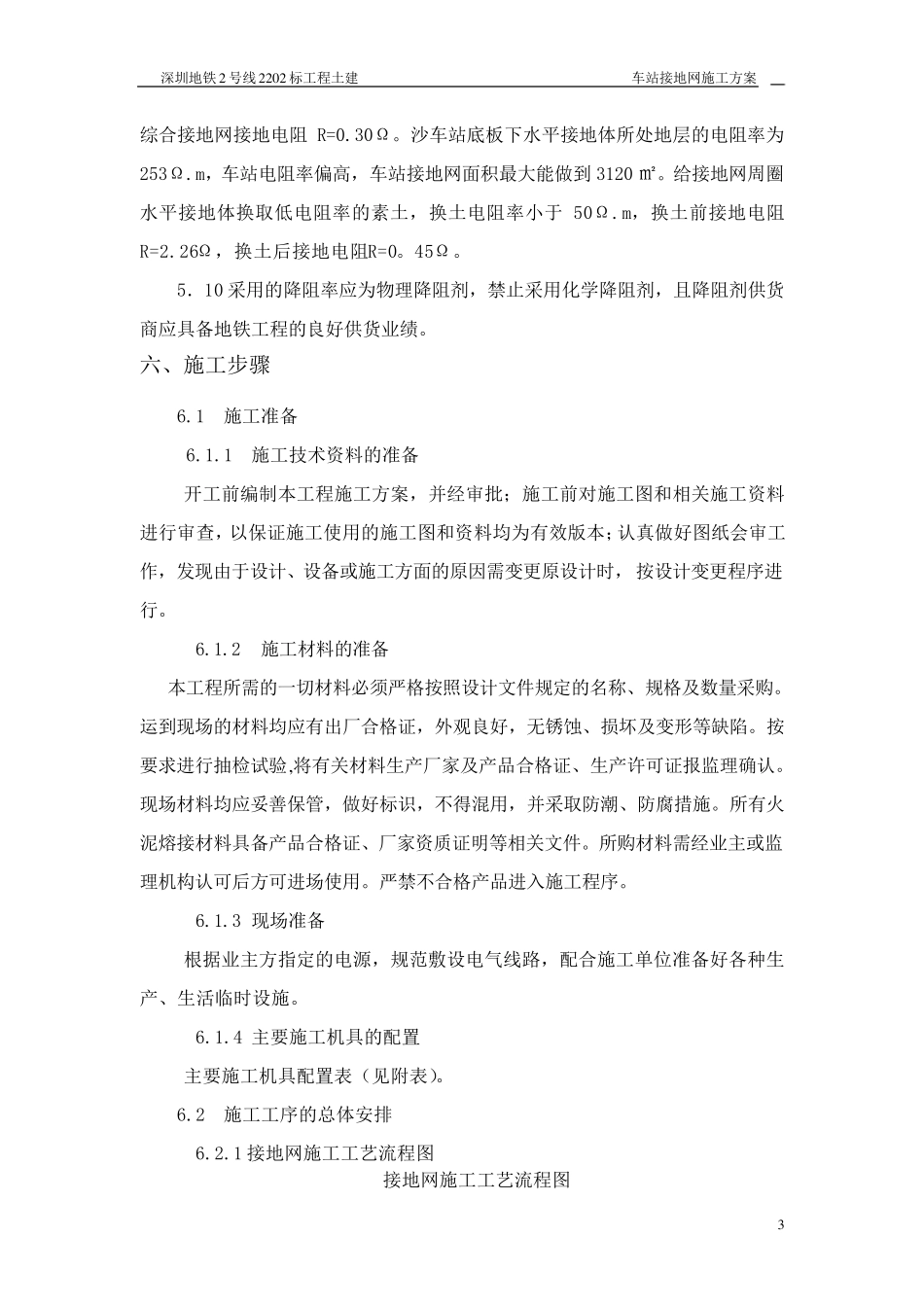

深圳地铁2 号线2 2 0 2 标工程土建 车站接地网施工方案 1 一、概述 深圳地铁2 号线工程科技园站和沙河东站接地装置-----大型地网的功能是为了满足地铁正常运营时，电力系统及弱电系统的接地要求，保护人员及电力设备的安全，保证信号系统的正常运营。 地网的设计要求高，接地电阻应低于0.5Ω以下，加之土壤电阻率高，土质条件复杂，因此接地网的施工存在较大的难度。由于地网大部分是在距地面 25m左右的地下进行，地网垂直接地体的深井距地面大部分为28m，深圳地下水丰富，地下水压过大，常压水从井内喷涌面出，增加了施工难度。 沙河东站和科技园站接地网装置，敷设长度 163m 和248m，科技园标准段宽度为18.9m。由于地网的建设在土建工程的最底部进行，地网每段施工完毕后马上绑扎钢筋，浇注混凝土，因此对施工的要求相当高，不允许有返工情况的发生。 针对以上各种不利因素，我经理部召开了接地网专题研 讨 会 ，并 多 方调 查 ，收 集 资 料 ，还 聘 请 一位 岱 嘉 电气 技术 有限 公 司 工程部的工程师 作 为我们 现 场 技术顾 问 ，帮 助 我们 在施工过程中 检 测 电阻率，并 根 据 测 量 结 果 信息 反 馈 ，及时调 整施工方案，我经理部施工接地网的目 标为： 接地网装置一次 性 验 收 合 格 ，并 争 创“ 深圳地铁2 号线工程接地网施工最佳 单 位 ” 称 号。 二 、适 用 范 围 本 方案适 用 于深圳地铁2 号线工程科技园站和沙河东站综 合 接地装置的施工。 三 、接地网施工相关 内容 综 合 接地装置由水平 接地体、垂直接地体、接地引 出线以及预 埋 钢板 组 成 。相关 施工图 内容 如 下： 3． 1 综 合 接地系统概念 图 3． 2 接地网平 面布 置图 3． 3 接地装置接地体敷设示 意 图 3． 4 接地引 出线安装图 3． 5 接地体的连 接方式 深圳地铁2 号线2 2 0 2 标工程土建 车站接地网施工方案 2 3．6 接地电阻测量的参考方法 四、编制依据 4．1 《地铁设计规范》GB0157—2003 4．2《交流电气装置的接地》DL475—92 4．3《电气装置安装工程接地装置施工及验收标准》 4．4《接地装置工频特性参数的导则》 4．5《深圳地铁2 号线工程技术要求》 4．6 车站建筑结构专业提供的车站土建施工图资料 4．7 沙河东站地质勘测资料 五、施工原则 5．1 综合接地装置的设计应在保证人身安...
