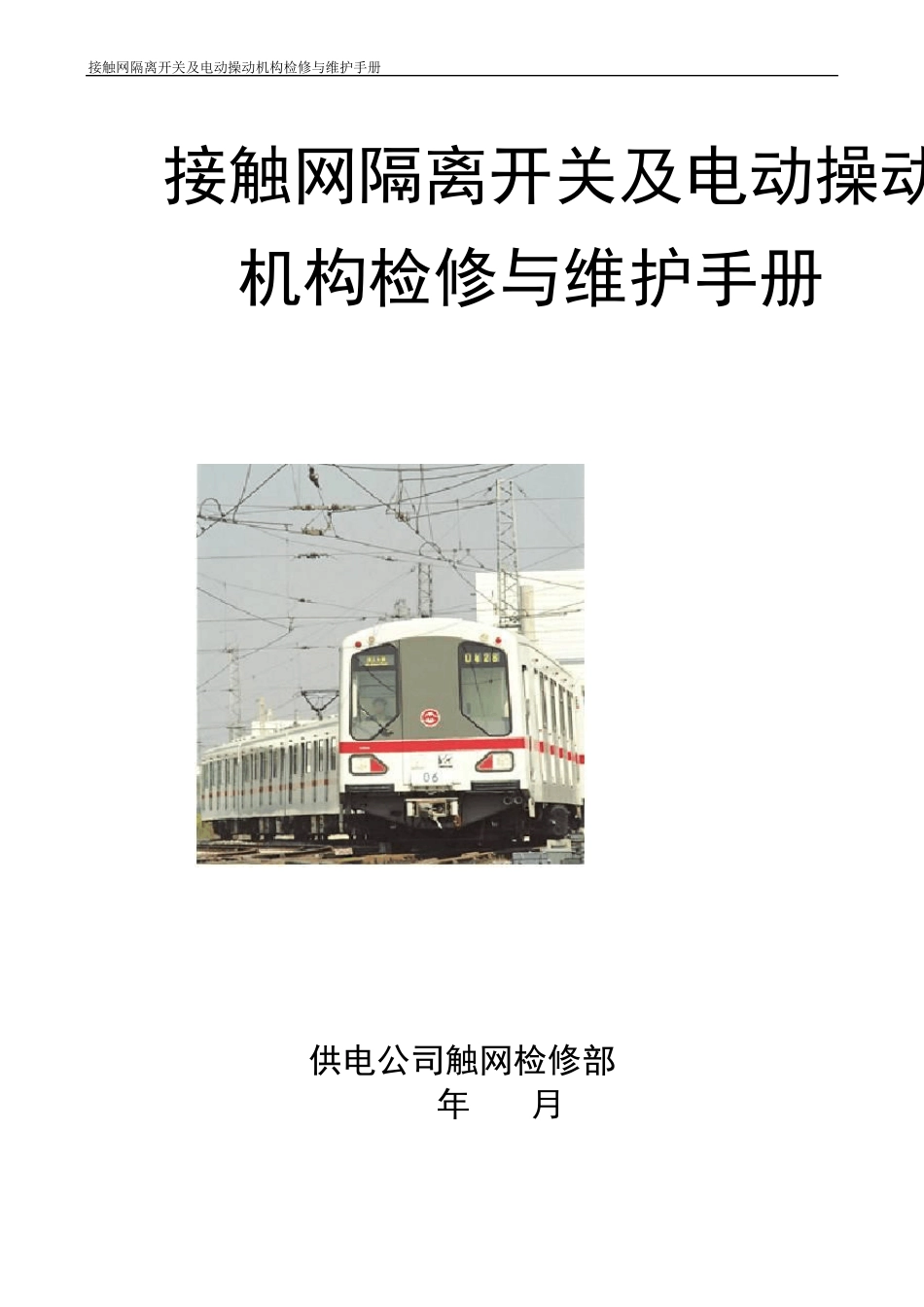

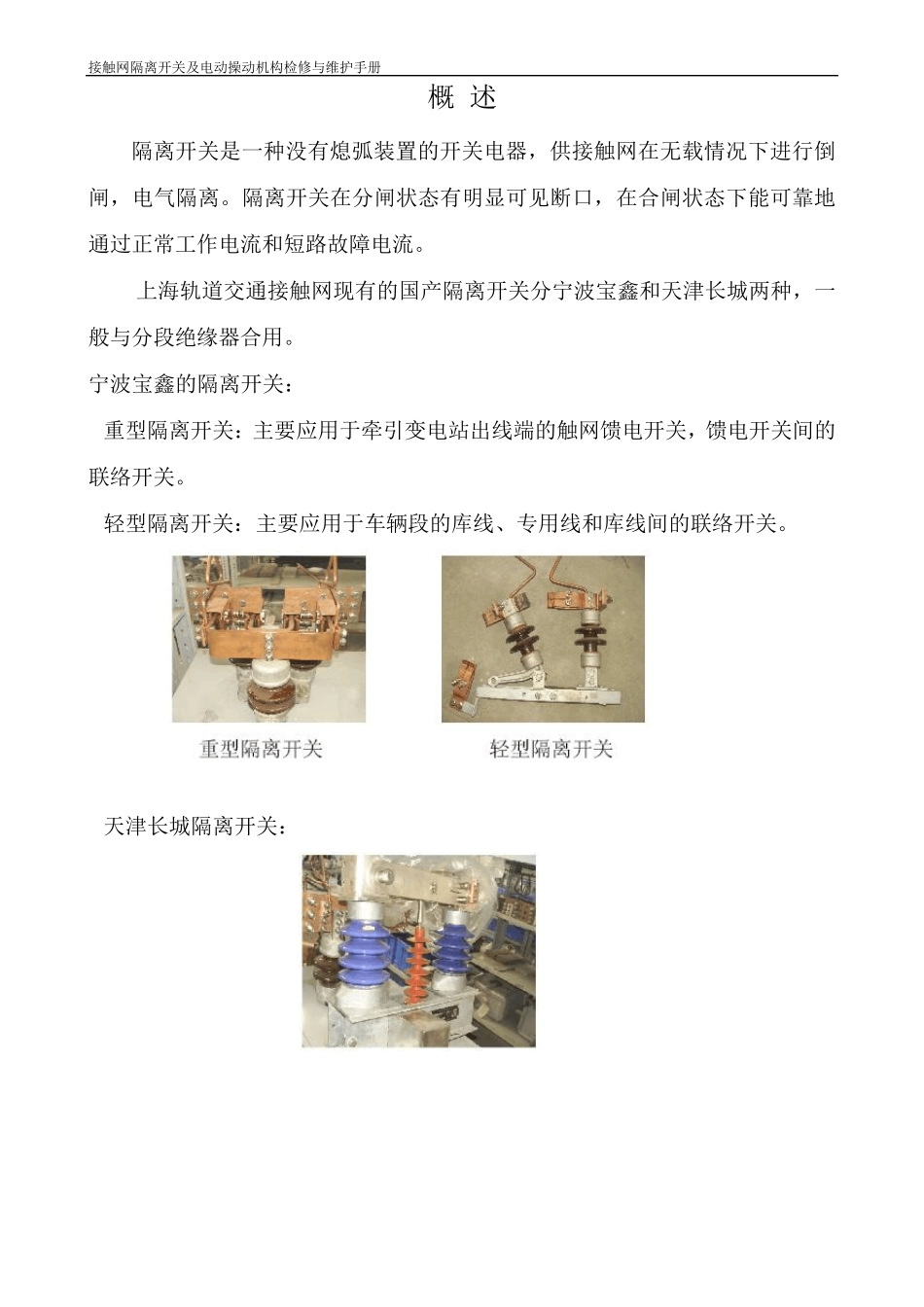

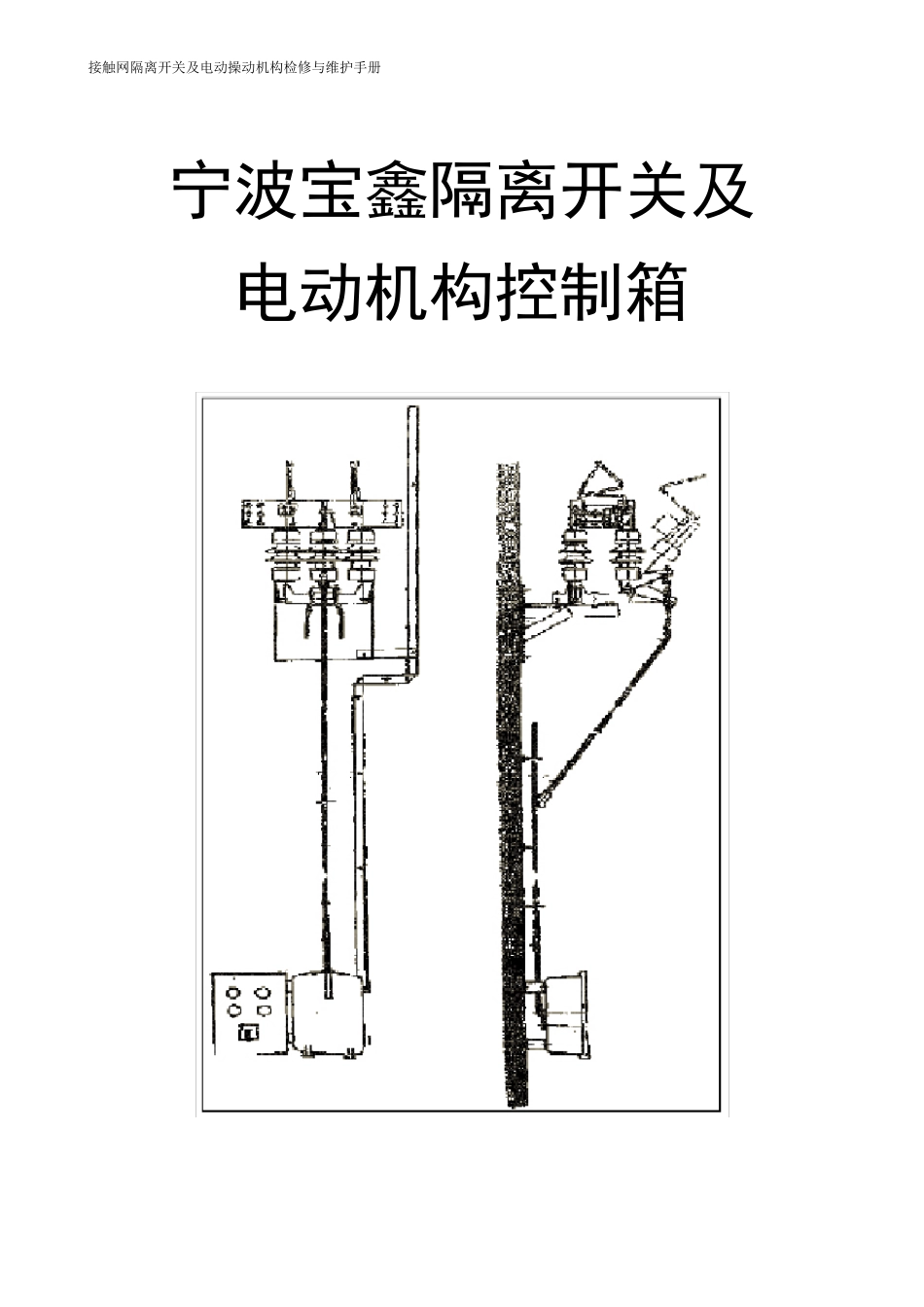

接触网隔离开关及电动操动机构检修与维护手册 接触网隔离开关及电动操动 机构检修与维护手册 供电公司触网检修部 2011年 10月 接触网隔离开关及电动操动机构检修与维护手册 概 述 隔离开关是一种没有熄弧装置的开关电器，供接触网在无载情况下进行倒闸，电气隔离。隔离开关在分闸状态有明显可见断口，在合闸状态下能可靠地通过正常工作电流和短路故障电流。 上海轨道交通接触网现有的国产隔离开关分宁波宝鑫和天津长城两种，一般与分段绝缘器合用。 宁波宝鑫的隔离开关： 重型隔离开关：主要应用于牵引变电站出线端的触网馈电开关，馈电开关间的联络开关。 轻型隔离开关：主要应用于车辆段的库线、专用线和库线间的联络开关。 天津长城隔离开关： 接触网隔离开关及电动操动机构检修与维护手册 宁波宝鑫隔离开关及 电动机构控制箱 接触网隔离开关及电动操动机构检修与维护手册 宁波宝鑫隔离开关 一、结构 隔离开关为单柱各柱式结构。三根支柱绝缘子呈品字形排列，两根上端固定静触头，底部固定于底座；一根上端固定动触头，底部固定于手柄底座，手柄底座可相对于底座做垂直面上的转动，分、合闸过程即靠此转动完成。 二、工作原理 隔离开关主要由底座、手柄底座、支柱绝缘子和导电回路组成。导电回路固定在支柱绝缘子的上端，两根支柱绝缘子固定在底座上，另一根固定在手柄底座上。通过传动机构操作手柄底座，使之相对于底座做垂直面上的转动，带动导电回路的触头作分、合闸运动。触头合闸时，使电气回路接通，以承受正常负荷电流。触头分闸时，电气回路断开，承受系统正常标准规定电压，起隔离作用。 三、检修与维护 1、到牵引站确认牵引小车位置后（冷备用状态）将隔离开关合闸并在分段两段挂设地线(注：将电动操作机构转换开关调至“当地”位置或关闭进线电源，防止电调或变电站误操作)； 2、检查开关瓷瓶是否有烧伤、拉弧痕迹；是否有碰伤及裂纹，如发现应予更换。 接触网隔离开关及电动操动机构检修与维护手册 3、检查开关动静触头是否有烧伤、拉弧痕迹；清理动静触头接触面，合分开关，看看动静触头接触是否完好，用0.05mm*10mm的塞尺检查刀片，其塞入深度在接触表面10%以下；并在动静触头上加涂导电油脂（中性凡士林）。 4、检查静触头上的可调弹簧螺栓，使静触头保持一定的间隙。 5、检查开关馈线连接点是否紧固，电缆线无烧伤、破损、裸露；消除导电部分及支柱绝缘子表面污垢，接线端子与母线连接表面、中间...
