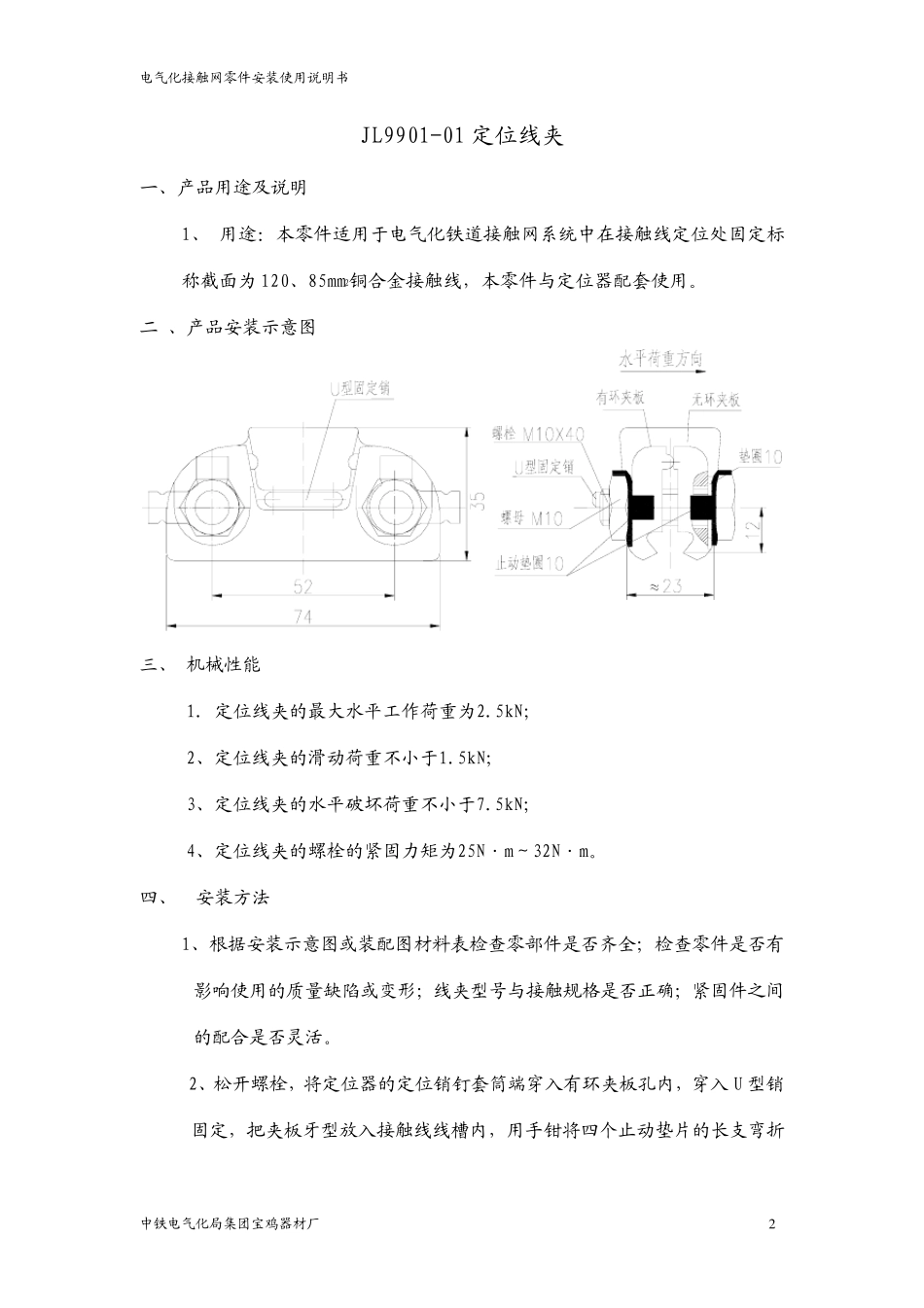

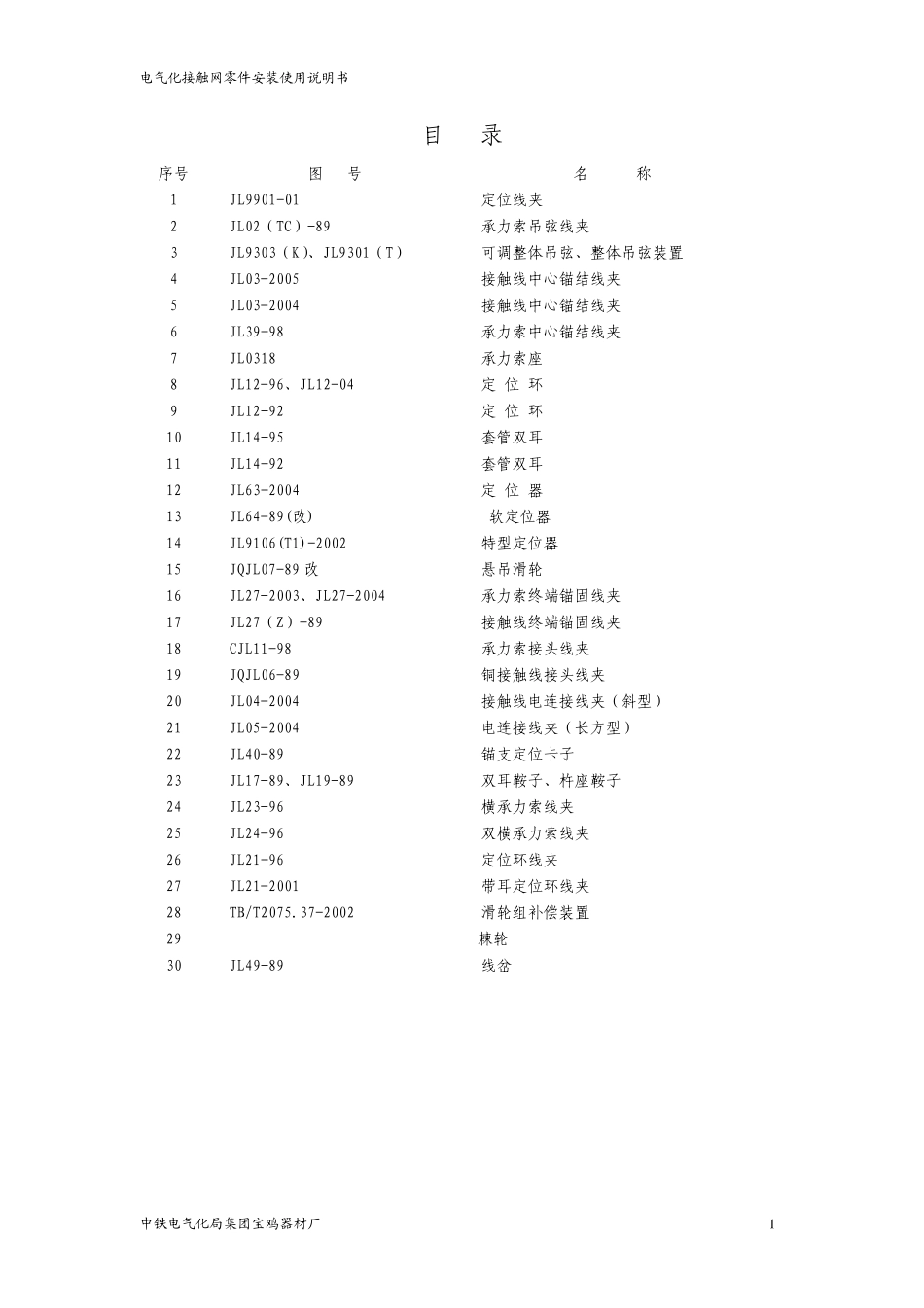

售后服务 培训资料 电气化线路接触网零件 安装使用说明书 中 铁 电 气 化 局 集 团 宝 鸡 器 材 厂 电气化接触网零件安装使用说明书 中铁电气化局集团宝鸡器材厂 1 目 录 序号 图 号 名 称 1 JL9901-01 定位线夹 2 JL02（TC）-89 承力索吊弦线夹 3 JL9303（K）、JL9301（T） 可调整体吊弦、整体吊弦装置 4 JL03-2005 接触线中心锚结线夹 5 JL03-2004 接触线中心锚结线夹 6 JL39-98 承力索中心锚结线夹 7 JL0318 承力索座 8 JL12-96、JL12-04 定 位 环 9 JL12-92 定 位 环 10 JL14-95 套管双耳 11 JL14-92 套管双耳 12 JL63-2004 定 位 器 13 JL64-89(改) 软定位器 14 JL9106(T1)-2002 特型定位器 15 JQJL07-89 改 悬吊滑轮 16 JL27-2003、JL27-2004 承力索终端锚固线夹 17 JL27（Z）-89 接触线终端锚固线夹 18 CJL11-98 承力索接头线夹 19 JQJL06-89 铜接触线接头线夹 20 JL04-2004 接触线电连接线夹（斜型） 21 JL05-2004 电连接线夹（长方型） 22 JL40-89 锚支定位卡子 23 JL17-89、JL19-89 双耳鞍子、杵座鞍子 24 JL23-96 横承力索线夹 25 JL24-96 双横承力索线夹 26 JL21-96 定位环线夹 27 JL21-2001 带耳定位环线夹 28 TB/T2075.37-2002 滑轮组补偿装置 29 棘轮 30 JL49-89 线岔 电气化接触网零件安装使用说明书 JL9901-01 定位线夹 一、产品用途及说明 1、 用途：本零件适用于电气化铁道接触网系统中在接触线定位处固定标称截面为 120、85mm2铜合金接触线，本零件与定位器配套使用。 二 、产品安装示意图 三、 机械性能 1. 定位线夹的最大水平工作荷重为2.5kN； 2、定位线夹的滑动荷重不小于1.5kN； 3、定位线夹的水平破坏荷重不小于7.5kN； 4、定位线夹的螺栓的紧固力矩为25N·m～32N·m。 四、 安装方法 1、根据安装示意图或装配图材料表检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；线夹型号与接触规格是否正确；紧固件之间的配合是否灵活。 2、松开螺栓，将定位器的定位销钉套筒端穿入有环夹板孔内，穿入 U 型销固定，把夹板牙型放入接触线线槽内，用手钳将四个止动垫片的长支弯折 中铁电气化局集团宝鸡器材厂 2 电气化接触网零件安装使用说明书 中铁电气化局集团宝鸡器材厂 3 固定在零件图示部位，并轻轻敲击使密贴，预紧螺栓，用扭矩扳手交替紧固至25N·m...
