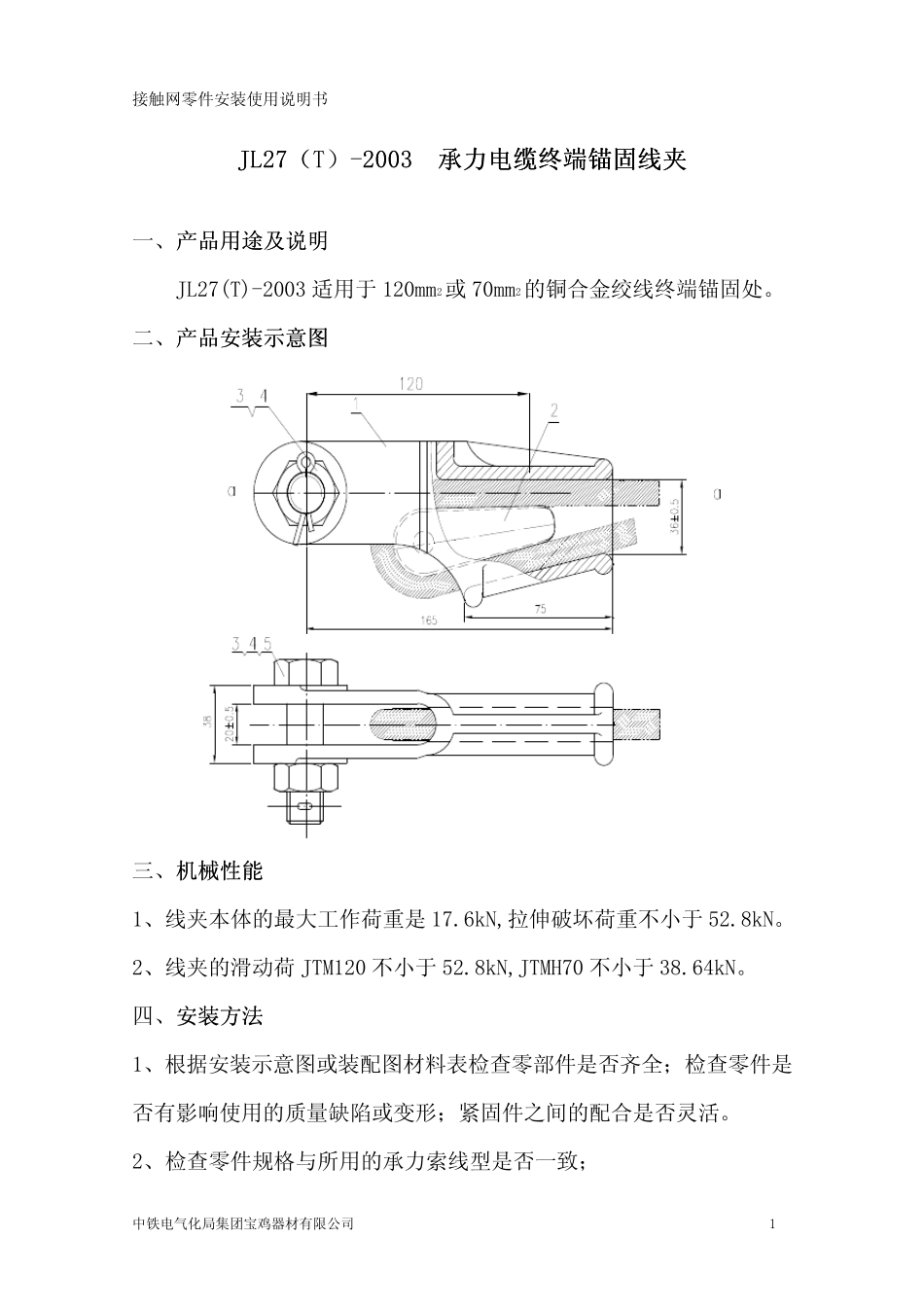

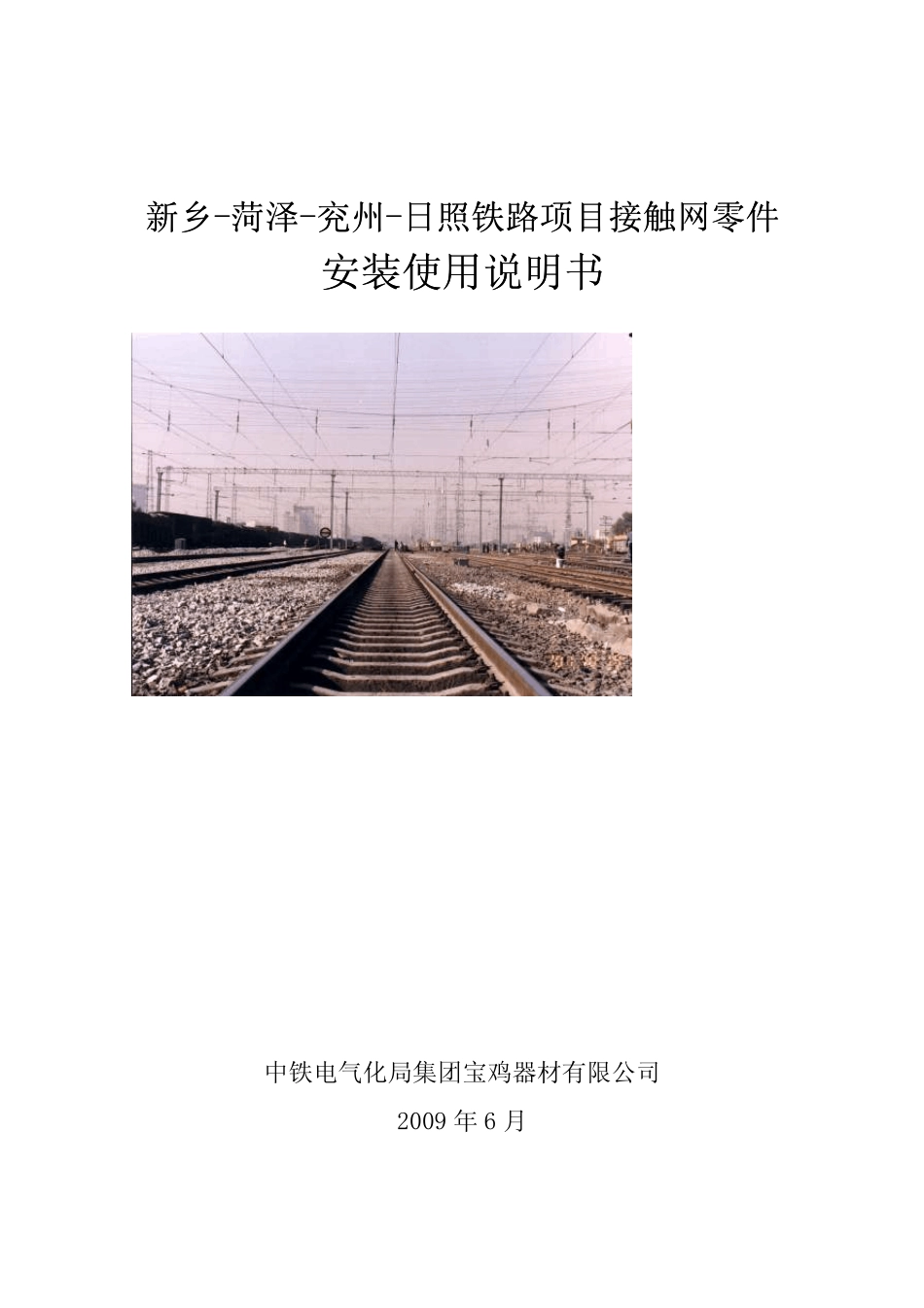

新乡新乡--菏泽菏泽--兖州兖州--日照铁路项目接触网零件日照铁路项目接触网零件 安装使用说明书安装使用说明书 中铁电气化局集团宝鸡器材有限公司 2009 年 6 月接触网零件安装使用说明书 中铁电气化局集团宝鸡器材有限公司 1 目 录录 JL27（T）-2003 承力电缆终端锚固线夹……………………………1 JL27（Z）-89 接触电缆终端锚固线夹………………………………3 JL375-98 腕臂支撑…………………………………………………………5 JL14-92 套管双耳……………………………………………………………7 JL0518 D 型承力索座………………………………………………………9 JL0318 双槽承力索座……………………………………………………12 JL13(R)-04 软横跨定位支座…………………………………………15 DTL0162 改 定位器………………………………………………………18 JL9901-01 定位线夹…………………………………………………21 JL12-04 定 位 环………………………………………………………24 JL13-92 长定位环………………………………………………………27 JL375-98 定位管支撑…………………………………………………29 JL02（LX）-05 D 型定位管斜拉线………………………………31 JL29-07 无油型滑轮组补偿装置…………………………………34 JL49-89 线岔………………………………………………………………41接触网零件安装使用说明书 中铁电气化局集团宝鸡器材有限公司 1 JL27JL27（（T）-2003 2003 承力电缆终端锚固线夹承力电缆终端锚固线夹承力电缆终端锚固线夹 一、产品用途及说明产品用途及说明 JL27(T)-2003 适用于 120mm2或 70mm2的铜合金绞线终端锚固处。 二、产品安装示意图产品安装示意图 三、机械性能机械性能 1、线夹本体的最大工作荷重是 17.6kN,拉伸破坏荷重不小于 52.8kN。 2、线夹的滑动荷 JTM120 不小于 52.8kN,JTMH70 不小于 38.64kN。 四、安装方法安装方法 1、根据安装示意图或装配图材料表检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；紧固件之间的配合是否灵活。 2、检查零件规格与所用的承力索线型是否一致； 接触网零件安装使用说明书 中铁电气化局集团宝鸡器材有限公司 2 3、将铜绞线端头用铁丝扎紧，从外壳口沿 a-a 侧穿入； 4、放入楔子，并将线头折回由外壳穿出并拉紧，使线头露出的长度约300～400 mm； 5、将连...
