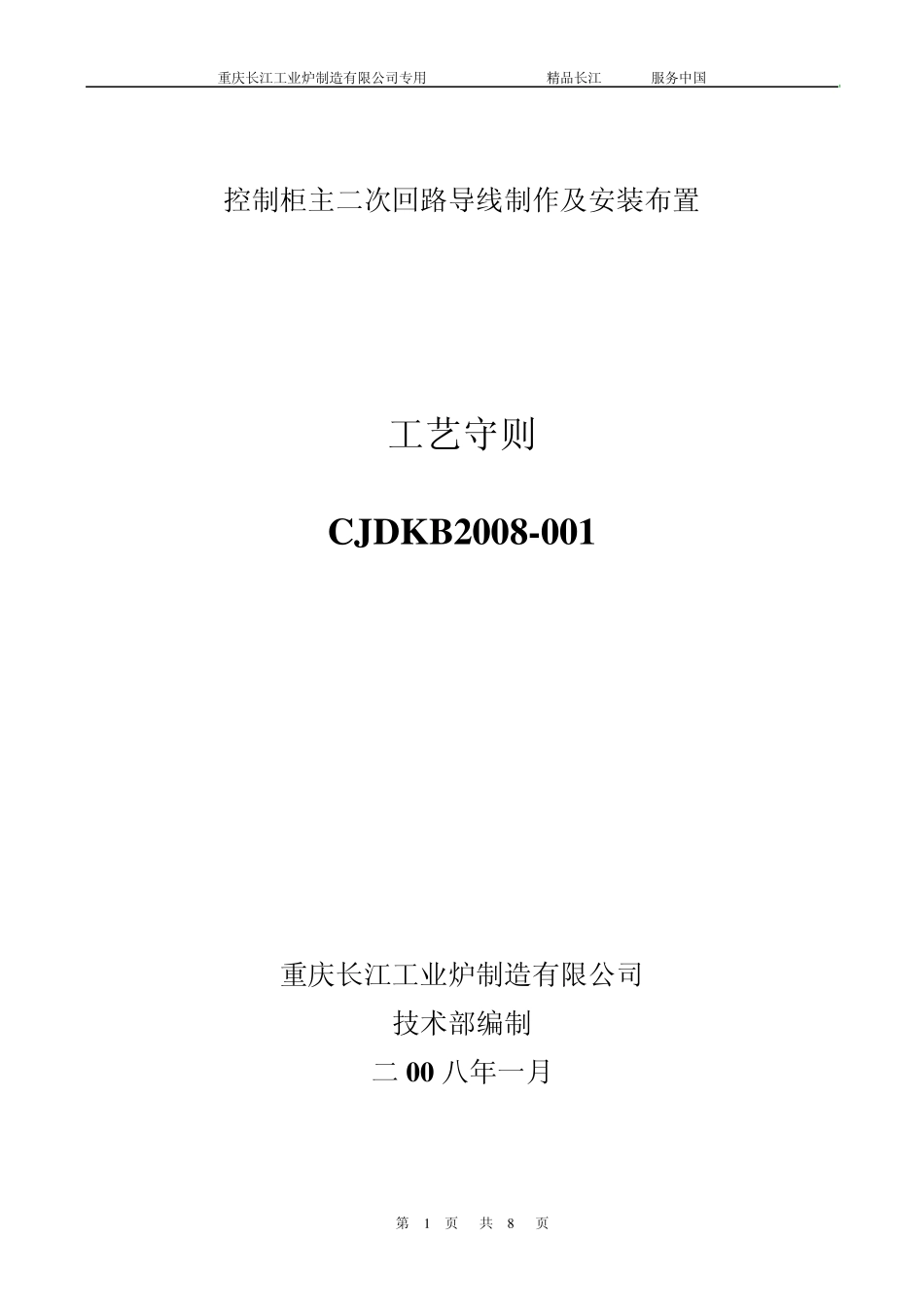

控制柜主二次回路导线制作及安装布置(工艺守则)

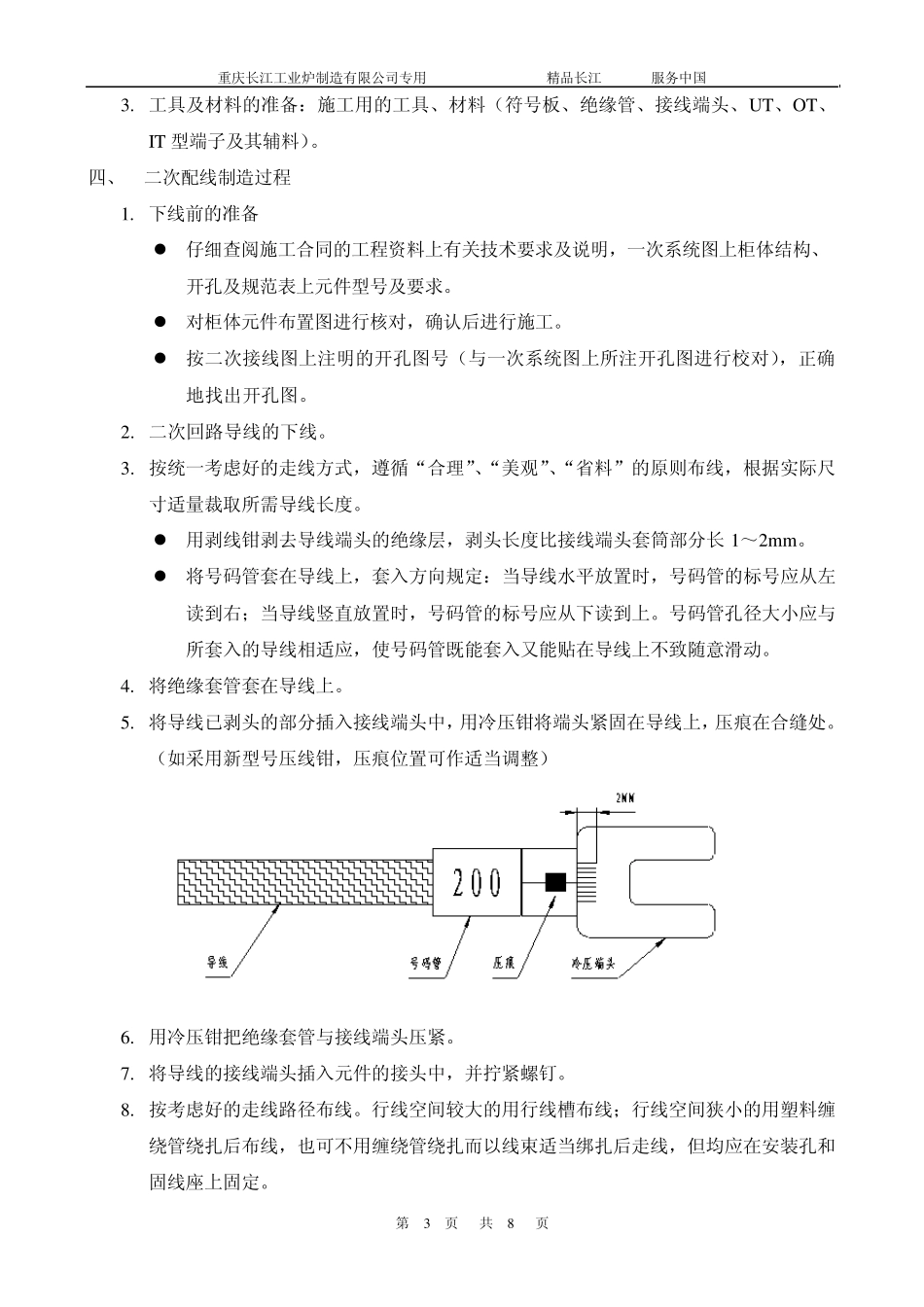

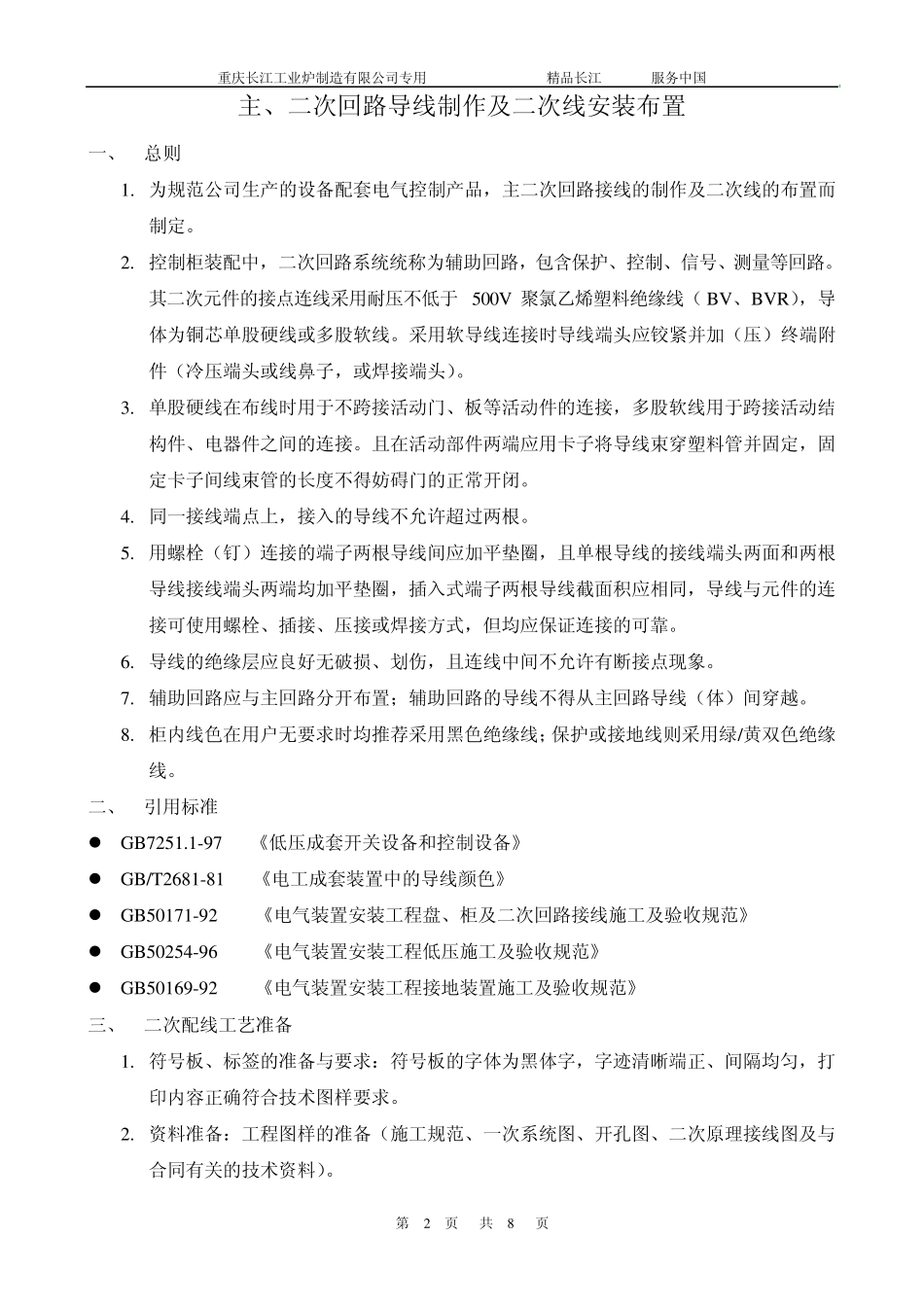

重庆长江工业炉制造有限公司专用 精品长江 服务中国 第 1 页 共 8 页 控制柜主二次回路导线制作及安装布置 工艺守则 CJDK B2008-001 重庆长江工业炉制造有限公司 技术部编制 二00 八年一月 重庆长江工业炉制造有限公司专用 精品长江 服务中国 第 2 页 共 8 页 主、二次回路导线制作及二次线安装布置 一、 总则 1. 为规范公司生产的设备配套电气控制产品，主二次回路接线的制作及二次线的布置而制定。 2. 控制柜装配中，二次回路系统统称为辅助回路，包含保护、控制、信号、测量等回路。其二次元件的接点连线采用耐压不低于 500V 聚氯乙烯塑料绝缘线（ BV、BVR），导体为铜芯单股硬线或多股软线。采用软导线连接时导线端头应铰紧并加（压）终端附件（冷压端头或线鼻子，或焊接端头）。 3. 单股硬线在布线时用于不跨接活动门、板等活动件的连接，多股软线用于跨接活动结构件、电器件之间的连接。且在活动部件两端应用卡子将导线束穿塑料管并固定，固定卡子间线束管的长度不得妨碍门的正常开闭。 4. 同一接线端点上，接入的导线不允许超过两根。 5. 用螺栓（钉）连接的端子两根导线间应加平垫圈，且单根导线的接线端头两面和两根导线接线端头两端均加平垫圈，插入式端子两根导线截面积应相同，导线与元件的连接可使用螺栓、插接、压接或焊接方式，但均应保证连接的可靠。 6. 导线的绝缘层应良好无破损、划伤，且连线中间不允许有断接点现象。 7. 辅助回路应与主回路分开布置；辅助回路的导线不得从主回路导线（体）间穿越。 8. 柜内线色在用户无要求时均推荐采用黑色绝缘线；保护或接地线则采用绿/黄双色绝缘线。 二、 引用标准  GB7251.1-97 《低压成套开关设备和控制设备》  GB/T2681-81 《电工成套装置中的导线颜色》  GB50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》  GB50254-96 《电气装置安装工程低压施工及验收规范》  GB50169-92 《电气装置安装工程接地装置施工及验收规范》 三、 二次配线工艺准备 1. 符号板、标签的准备与要求：符号板的字体为黑体字，字迹清晰端正、间隔均匀，打印内容正确符合技术图样要求。 2. 资料准备：工程图样的准备（施工规范、一次系统图、开孔图、二次原理接线图及与合同有关的技术资料）。 重庆长江工业炉制造有限公司专用 精品长江 服务中国 第 3 页 共 8 页 3. 工具及材料的准备：施工用的...
