控制电机(第四版)(陈隆昌、阎治安版)课后答案

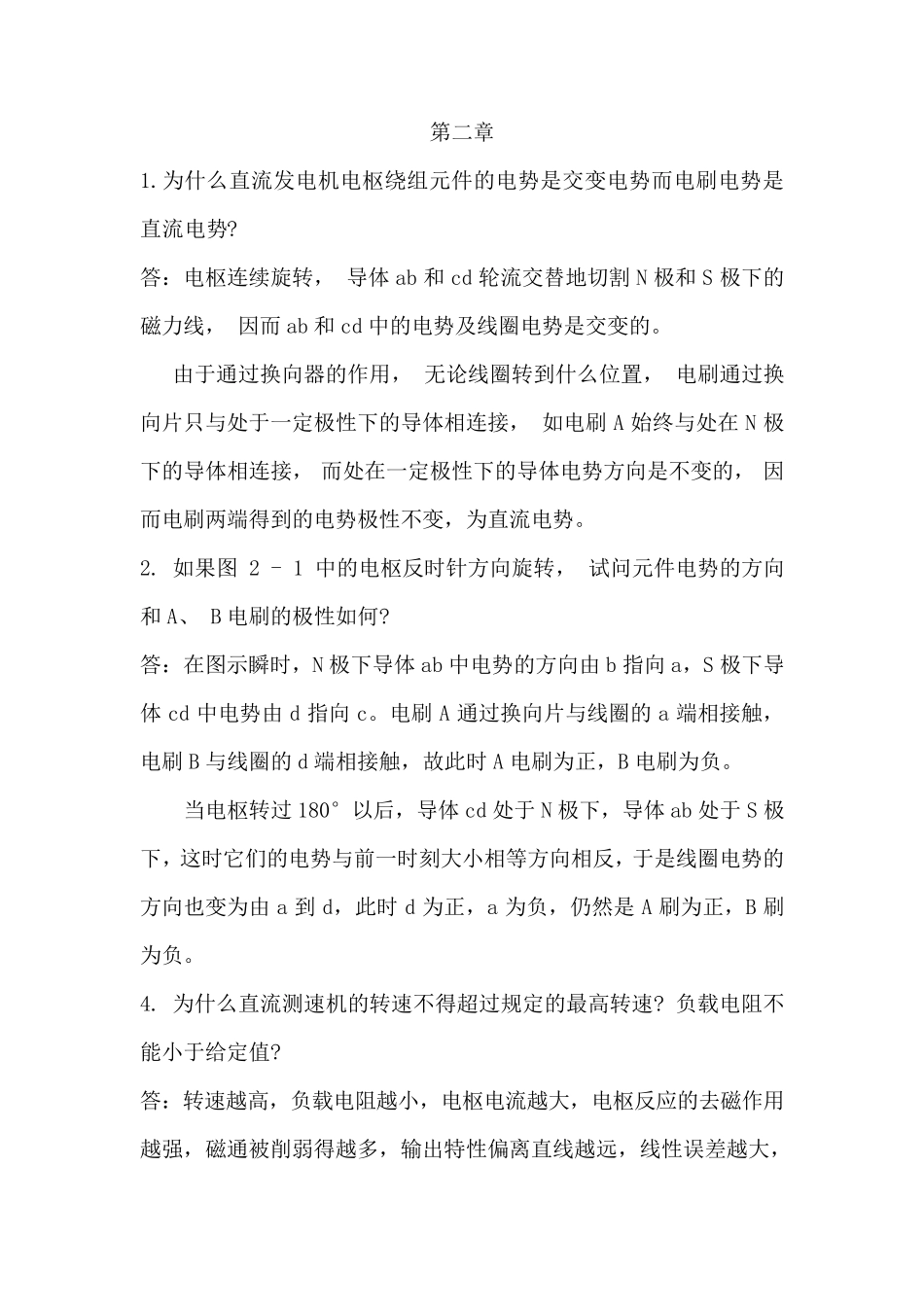

控制电机(第四版)(陈隆昌、阎治安版)课后答案_第1页
1/19

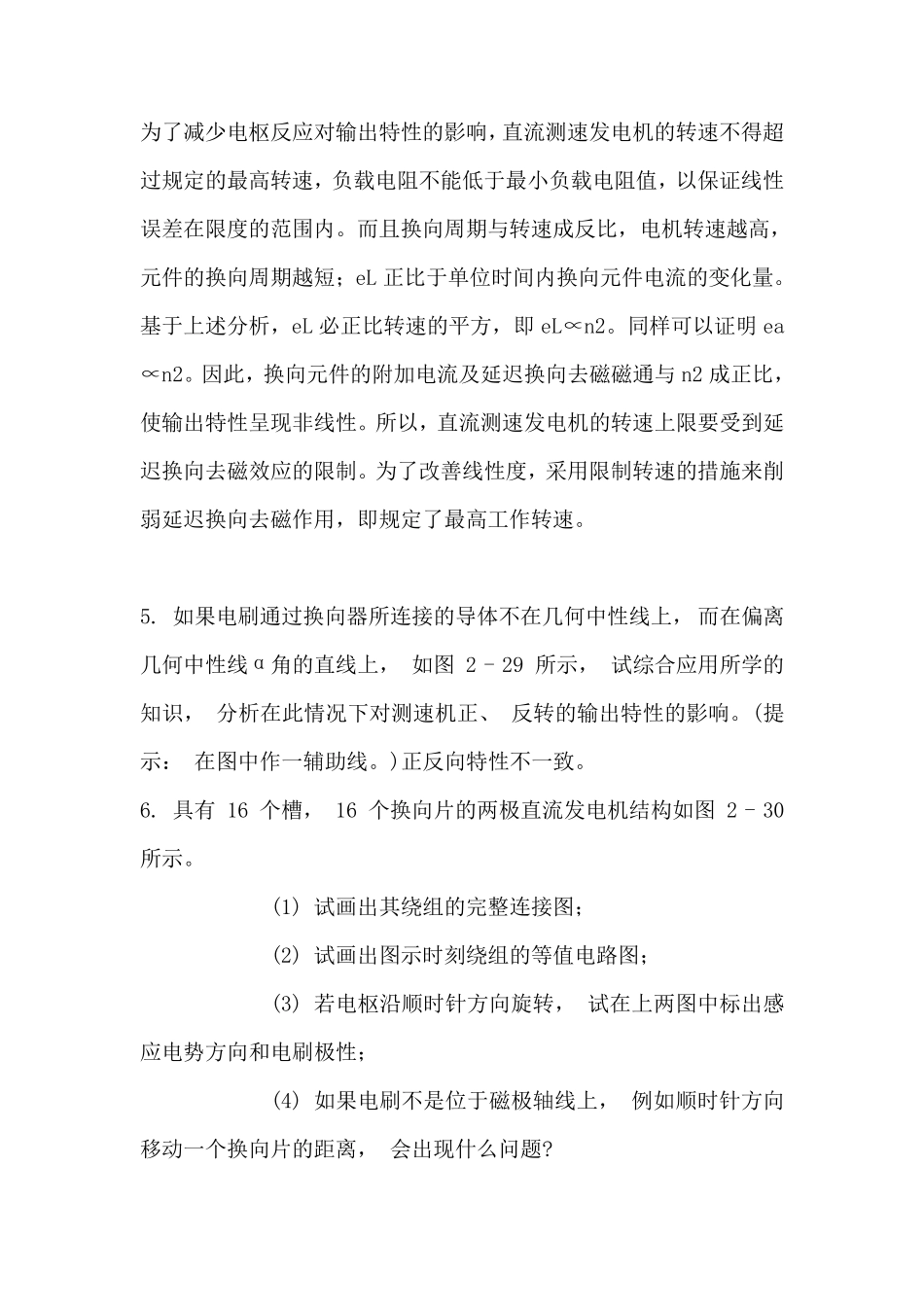

控制电机(第四版)(陈隆昌、阎治安版)课后答案_第2页
2/19
控制电机(第四版)(陈隆昌、阎治安版)课后答案_第3页
3/19
第二章 1.为什么直流发电机电枢绕组元件的电势是交变电势而电刷电势是直流电势? 答:电枢连续旋转, 导体ab 和cd 轮流交替地切割N 极和S 极下的磁力线, 因而ab 和cd 中的电势及线圈电势是交变的。 由于通过换向器的作用, 无论线圈转到什么位置, 电刷通过换向片只与处于一定极性下的导体相连接, 如电刷A 始终与处在N 极下的导体相连接, 而处在一定极性下的导体电势方向是不变的, 因而电刷两端得到的电势极性不变,为直流电势。 2. 如果图 2 - 1 中的电枢反时针方向旋转, 试问元件电势的方向和A、 B 电刷的极性如何? 答:在图示瞬时,N 极下导体ab 中电势的方向由b 指向a,S 极下导体cd 中电势由d 指向c。电刷A 通过换向片与线圈的a 端相接触,电刷B 与线圈的d 端相接触,故此时A 电刷为正,B 电刷为负。 当电枢转过180°以后,导体cd 处于N 极下,导体ab 处于S 极下,这时它们的电势与前一时刻大小相等方向相反,于是线圈电势的方向也变为由a 到d,此时d 为正,a 为负,仍然是A 刷为正,B 刷为负。 4. 为什么直流测速机的转速不得超过规定的最高转速? 负载电阻不能小于给定值? 答:转速越高,负载电阻越小,电枢电流越大,电枢反应的去磁作用越强,磁通被削弱得越多,输出特性偏离直线越远,线性误差越大, 为 了 减 少 电 枢 反 应 对 输 出 特 性 的 影 响 , 直 流 测 速 发 电 机 的 转 速 不 得 超过 规 定 的 最 高 转 速 , 负 载 电 阻 不 能 低 于 最 小 负 载 电 阻 值 , 以 保 证 线 性误 差 在 限 度 的 范 围 内 。 而 且 换 向 周 期 与 转 速 成 反 比 , 电 机 转 速 越 高 ,元 件 的 换 向 周 期 越 短 ; eL 正 比 于 单 位 时 间 内 换 向 元 件 电 流 的 变 化 量 。基 于 上 述 分 析 , eL 必 正 比 转 速 的 平 方 , 即 eL∝ n2。 同 样 可 以 证 明 ea∝ n2。 因 此 , 换 向 元 件 的 附 加 电 流 及 延 迟 换 向 去 磁 磁 通 与 n2 成 正 比 ,使 输 出 特 性 呈 现 非 线 性 。 所 以 , 直 流 测 速 发 电 机 的 转 速 上 限 要 受 到 延迟 换 向 去 磁 效 应 的 限 制 。 为 了 改 善 线 性 度 , 采 用 限 制...
