搅拌反应釜计算设计说明书

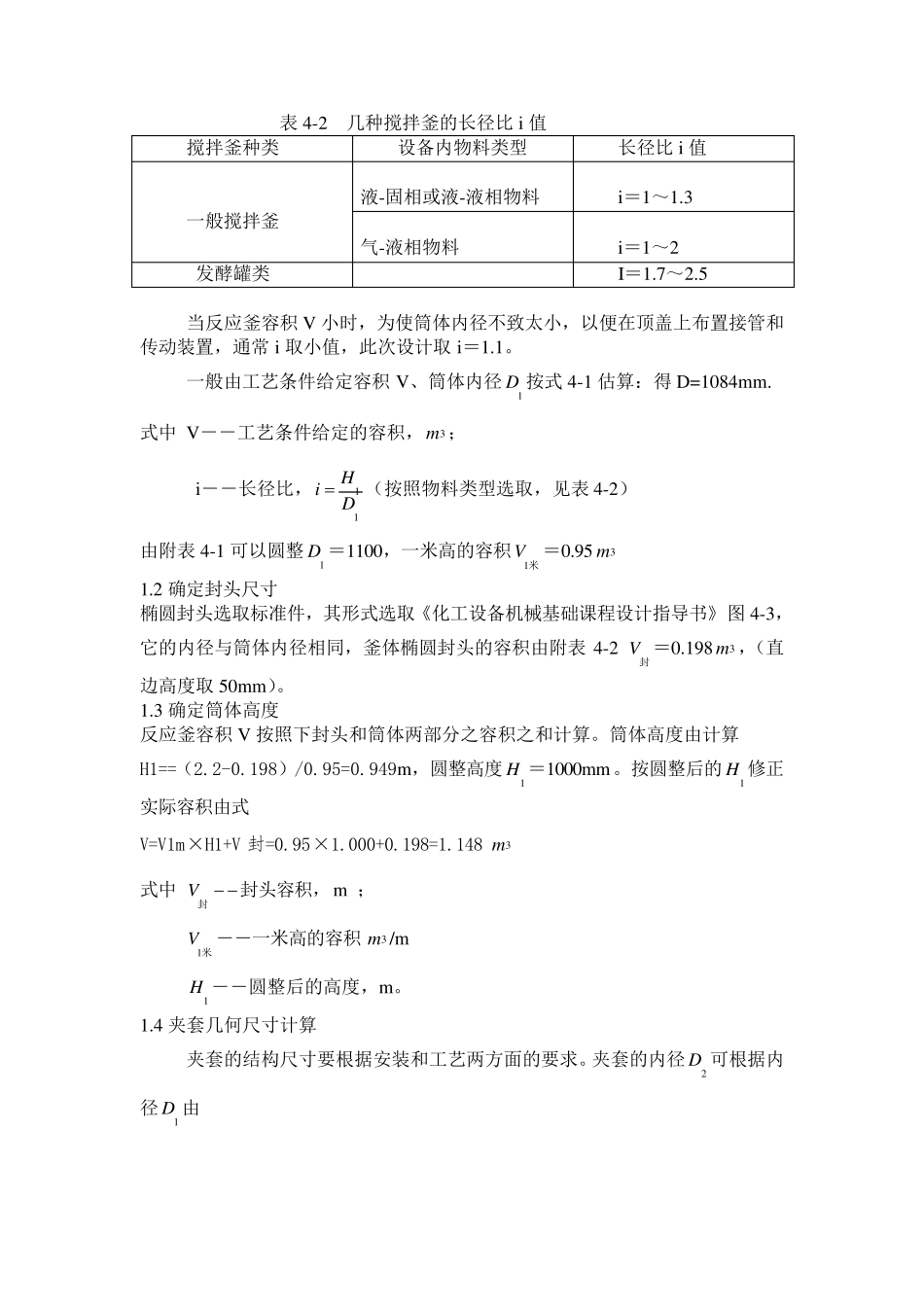

课 程 设 计 设计题目 搅拌式反应釜设计 学 号 专业班级 过程装备与控制工程 学生姓名 指导教师 “过程装备课程设计”任务书 设计者姓名： 班级： 学号： 指导老师： 日期： 1 .设计内容 设计一台夹套传热式带搅拌的反应釜 2 .设计参数和技术特性指标 简 图 设 计 参 数 及 要 求 容器内 夹套内 工作压力，MPa 设计压力，MPa 工作温度，℃ 设计温度，℃ ＜100 ＜150 介质 有机溶剂 蒸汽 全容积，m3 操作容积，m3 传热面积，m2 ＞3 腐蚀情况 微弱 推荐材料 Q345R 搅拌器型式 推进式 搅拌轴转速 250 r/min 轴功率 3 kW 接 管 表 符号 公称尺 寸 DN 连接面 形式 用途 A 25 PL/RF 蒸汽入口 B 65 PL/RF 加料口 C1,2 100 视镜 D 25 PL/RF 温度计管口 E 25 PL/RF 压缩空气入口 F 40 PL/RF 放料口 G 25 PL/RF 冷凝水出口 3 .设计要求 （1）进行罐体和夹套设计计算；（2）选择接管、管法兰、设备法兰；（3）进行搅拌传动系统设计；（4）设计机架结构；（5）设计凸缘及选择轴封形式；（6）绘制配料反应釜的总装配图； （7）绘制皮带轮和传动轴的零件图 1 罐体和夹套的设计 1.1 确定筒体内径 表4-2 几种搅拌釜的长径比i 值 搅拌釜种类 设备内物料类型 长径比i 值 一般搅拌釜 液-固相或液-液相物料 i＝1～1.3 气-液相物料 i＝1～2 发酵罐类 I＝1.7～2.5 当反应釜容积V 小时，为使筒体内径不致太小，以便在顶盖上布置接管和传动装置，通常i 取小值，此次设计取i＝1.1。 一般由工艺条件给定容积V、筒体内径1D 按式4-1 估算：得D=1084m m . 式中 V－－工艺条件给定的容积，3m； i――长径比，11HiD（按照物料类型选取，见表4-2） 由附表4-1 可以圆整1D ＝1100，一米高的容积1V米 ＝0.953m 1.2 确定封头尺寸 椭圆封头选取标准件，其形式选取《化工设备机械基础课程设计指导书》图 4-3，它的内径与筒体内径相同，釜体椭圆封头的容积由附表4-2 V封 ＝0.1983m，（直边高度取50m m ）。 1.3 确定筒体高度 反应釜容积V 按照下封头和筒体两部分之容积之和计算。筒体高度由计算 H1==（2.2-0.198）/0.95=0.949m ，圆整高度1H ＝1000m m 。按圆整后的1H 修正实际容积由式 V=V1m×H1+V 封=0.95×1.000+0.198=1.1483m 式中 V封m 3封头容积，； 1V米 ――一米高的容积3m/m 1H ――圆整后的高度，m 。...
