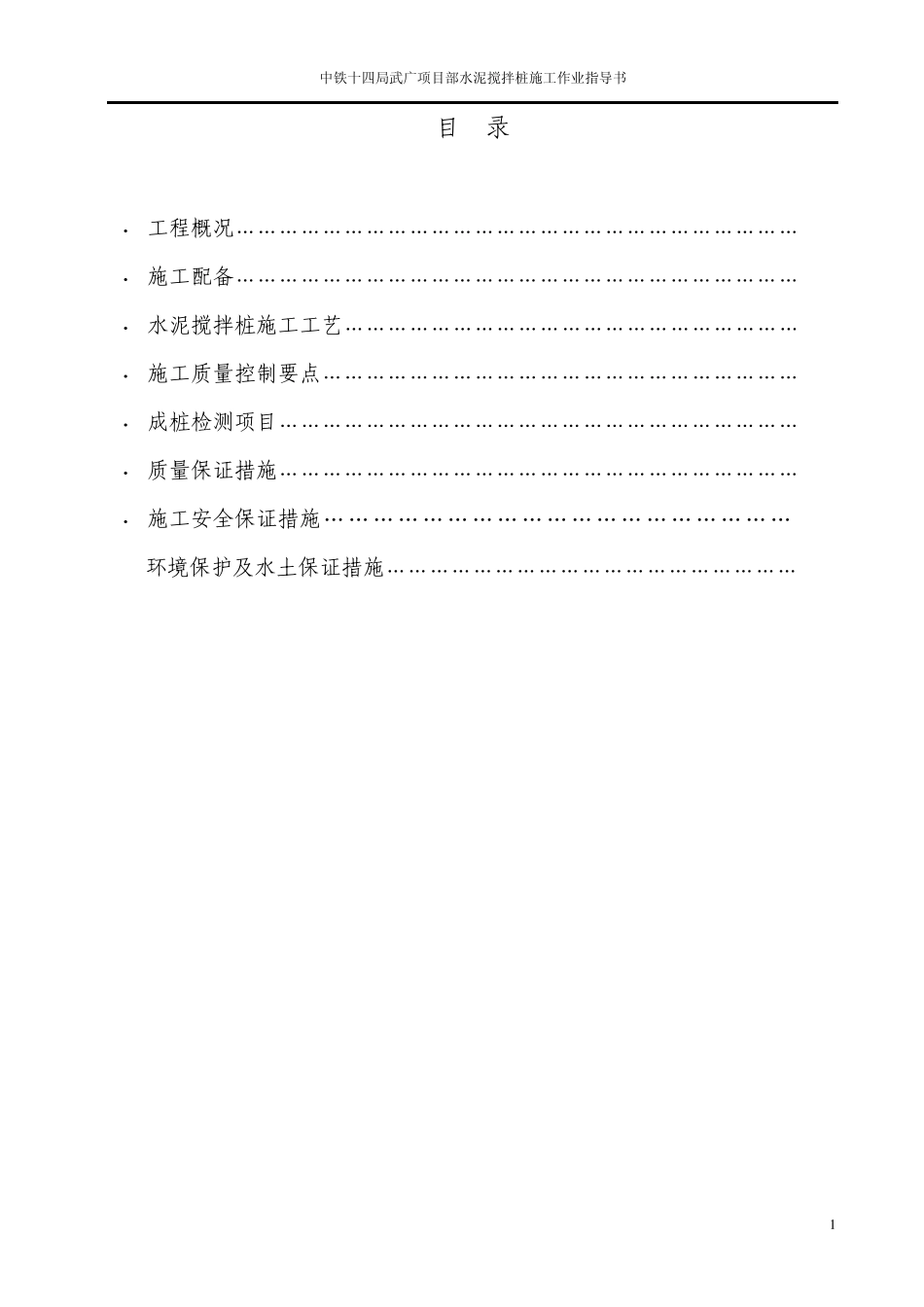

中铁十四局武广项目部水泥搅拌桩施工作业指导书 武广客运专线XXTJⅢ标2单元 浆体喷射搅拌桩施工工艺指导书 (D K 1656+097.08～D K 1710+585.95) 编制： 审核： 审批： 中铁十四局武广客运专线XXTJⅢ标项目经理部 二 00七年六月 中铁十四局武广项目部水泥搅拌桩施工作业指导书 1 目 录 1．工程概况……………………………………………………………………3 2．施工配备……………………………………………………………………3 3．水泥搅拌桩施工工艺………………………………………………………3 4．施工质量控制要点…………………………………………………………4 5．成桩检测项目………………………………………………………………5 6．质量保证措施………………………………………………………………6 7．施工安全保证措施…………………………………………………7 8. 环境保护及水土保证措施…………………………………………………8 中铁十四局武广项目部水泥搅拌桩施工作业指导书 2 浆体喷射搅拌桩施工工艺指导书 1、工程概况 武广客运专线XXTJⅢ标中铁十四局施工范围为：DK1656+097.08～DK1710+585.95全长54.490Km，路基22.6Km 占线路总长的41.55%，其中地基加固浆体喷射搅拌桩总长193711延米。搅拌桩直径0.5m，间距1~1.6m，等边三角形布置。 该段地质岩层及水文资料：於泥、粉质粘土，流塑~硬塑，Ⅱ级。 下伏花岗岩，全风化，Ⅲ级。水泥搅拌桩地基加固均穿过粉质黏土，硬塑层，至全风化层（2）1-3花岗岩。 2、施工配备 2.1、人员配备 现场负责人 1人，技术员 1人，记录人员 1人、搅拌机操作手 1人、制浆工2人，浆量控制 1人，电工1人、试验人员 1人，测量人员 2人，普工2人，共计 13人。 2.2、机械设备配备： PH-5A型搅拌钻机 1台，泥浆搅拌机 1台，发电机 1台。 2.3 图纸现场核对已完成 2.4 测量放线已完成。 2.5 排水系统已做好 2.6、选用材料、配合比及供应： 水 泥：湖南韶峰水泥集团有限公司韶峰牌 P.O32.5； 掺和料：湘潭电厂Ⅱ级粉煤灰； 中铁十四局武广项目部水泥搅拌桩施工作业指导书 3 浆液水灰比为：0.55-0.60。 2.7、成桩工艺：成桩采用四喷四搅浆体喷射搅拌成桩施工工艺。 2.8水泥搅拌桩工艺性试验已经完成，试验总结已经总监理工程师审批，施工中严格按照工艺性试验确定的各种参数施工。 2.8.1采用水灰比0.55~0.60满足施工工艺要求。 2.8.2采用试桩水泥...
