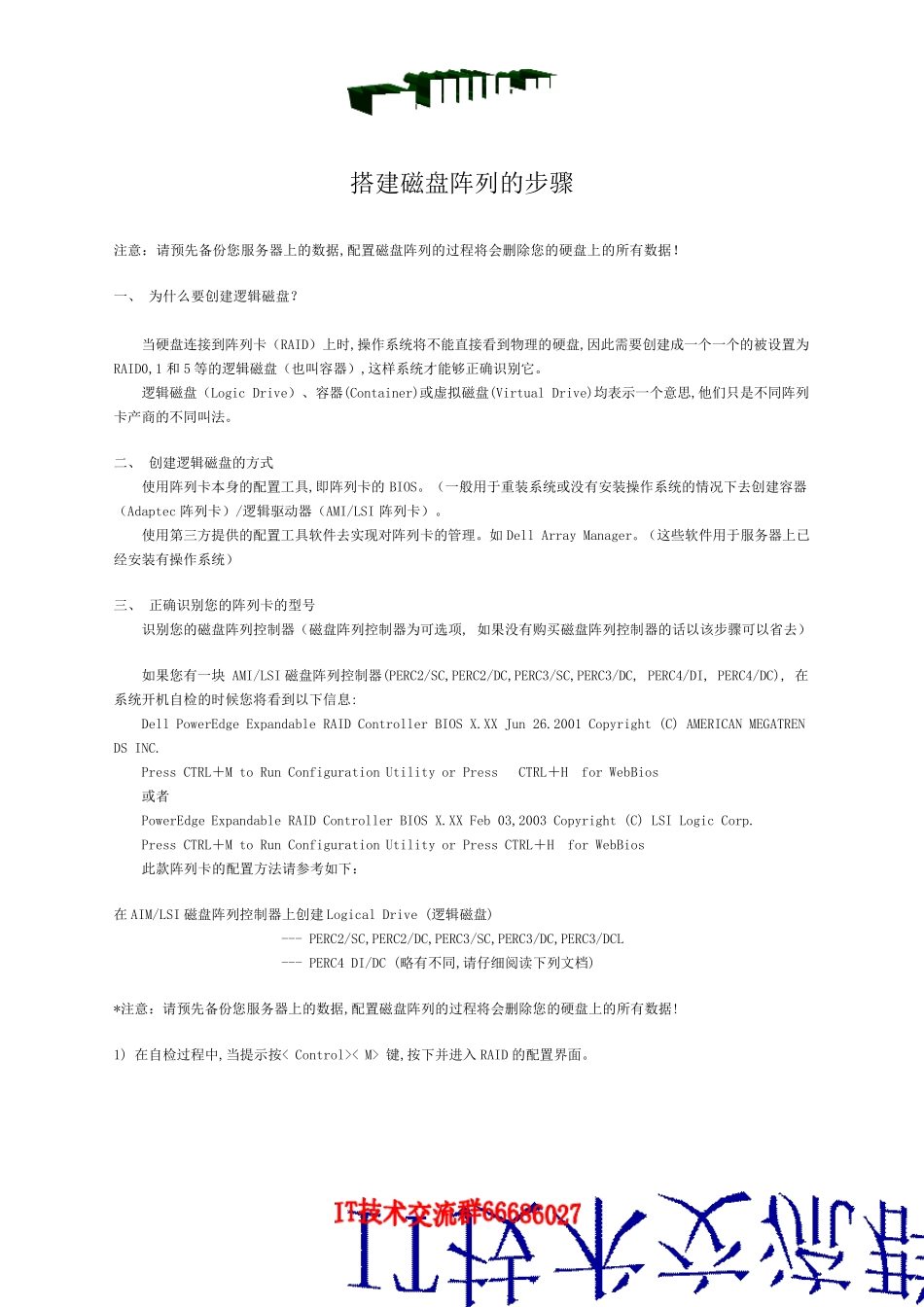

搭建磁盘阵列的步骤注意:请预先备份您服务器上的数据,配置磁盘阵列的过程将会删除您的硬盘上的所有数据!一、 为什么要创建逻辑磁盘?当硬盘连接到阵列卡(RAID)上时,操作系统将不能直接看到物理的硬盘,因此需要创建成一个一个的被设置为RAID0,1 和 5 等的逻辑磁盘(也叫容器),这样系统才能够正确识别它。逻辑磁盘(Logic Drive)、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思,他们只是不同阵列卡产商的不同叫法。二、 创建逻辑磁盘的方式使用阵列卡本身的配置工具,即阵列卡的BIOS。(一般用于重装系统或没有安装操作系统的情况下去创建容器(Adaptec 阵列卡)/逻辑驱动器(AMI/LSI 阵列卡)。使用第三方提供的配置工具软件去实现对阵列卡的管理。如 Dell Array Manager。(这些软件用于服务器上已经安装有操作系统)三、 正确识别您的阵列卡的型号识别您的磁盘阵列控制器(磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去)如果您有一块 AMI/LSI 磁盘阵列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, PERC4/DI, PERC4/DC), 在系统开机自检的时候您将看到以下信息:Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.Press CTRL+M to Run Configuration Utility or PressCTRL+Hfor WebBios或者PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.Press CTRL+M to Run Configuration Utility or Press CTRL+Hfor WebBios此款阵列卡的配置方法请参考如下:在 AIM/LSI 磁盘阵列控制器上创建Logical Drive (逻辑磁盘)--- PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC,PERC3/DCL--- PERC4 DI/DC (略有不同,请仔细阅读下列文档)*注意:请预先备份您服务器上的数据,配置磁盘阵列的过程将会删除您的硬盘上的所有数据!1) 在自检过程中,当提示按< Control>< M> 键,按下并进入 RAID 的配置界面。2) 如果服务器在Cluster 模式下,下列信息将会显示"按任意键继续"。3) 选中 Configure,并按回车。4) 如果需要重新配置一个 RAID,请选中 New Configuration, 并按回车。如果已经存在一个可以使用的逻辑磁盘,请选中 View/Add Configuration,并按回车。本文,我们将会选择 "New Configuration"为例(注意: 选择 New Configuration ...
