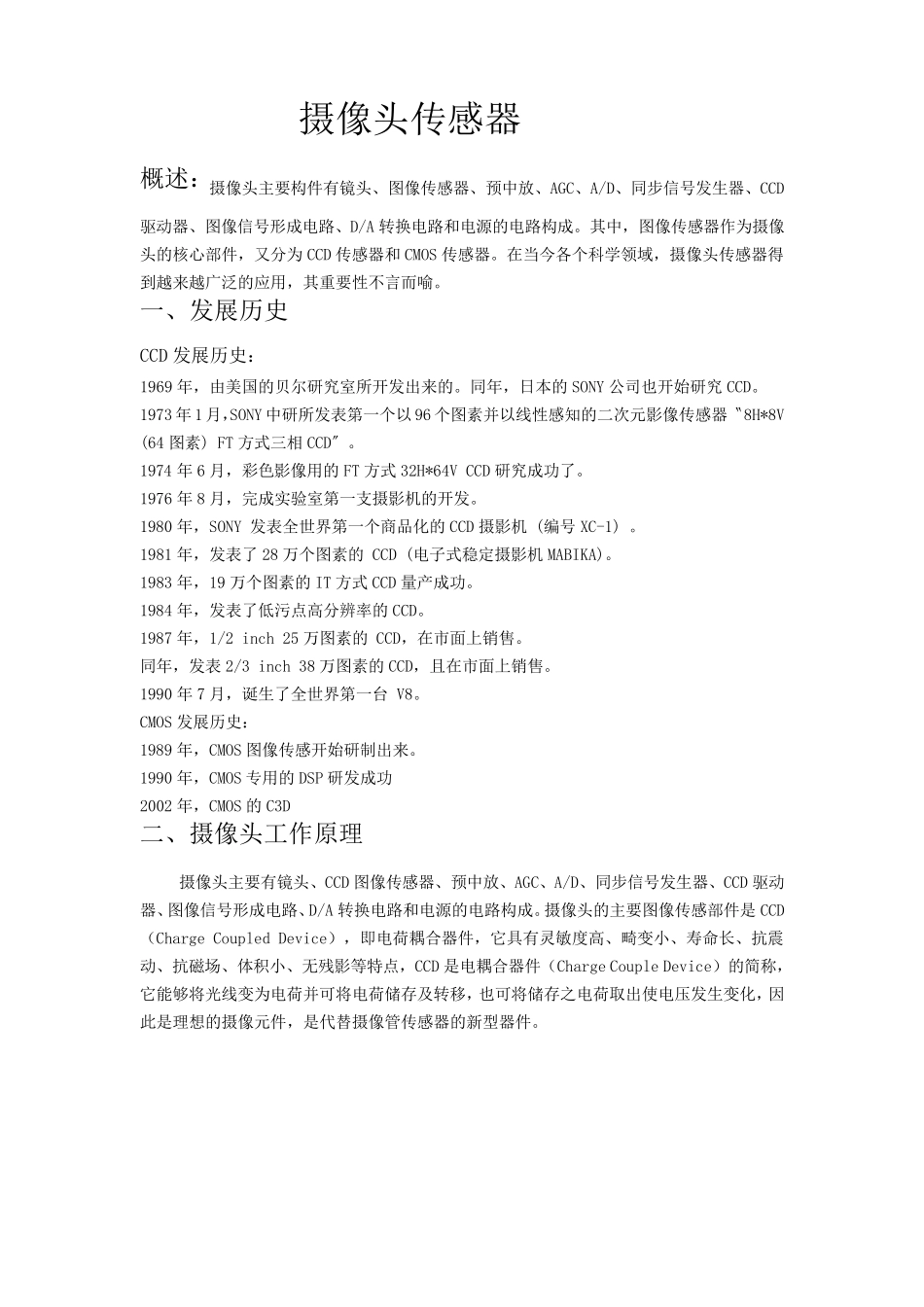

摄像头传感器 概述：摄像头主要构件有镜头、图像传感器、预中放、AGC、A/D、同步信号发生器、CCD驱动器、图像信号形成电路、D/A 转换电路和电源的电路构成。其中，图像传感器作为摄像头的核心部件，又分为 CCD 传感器和 CMOS 传感器。在当今各个科学领域，摄像头传感器得到越来越广泛的应用，其重要性不言而喻。 一、发展历史 CCD 发展历史： 1969 年，由美国的贝尔研究室所开发出来的。同年，日本的 SONY 公司也开始研究 CCD。 1973 年 1 月，SONY 中研所发表第一个以 96 个图素并以线性感知的二次元影像传感器〝8H*8V (64 图素) FT 方式三相 CCD〞。 1974 年 6 月，彩色影像用的 FT 方式 32H*64V CCD 研究成功了。 1976 年 8 月，完成实验室第一支摄影机的开发。 1980 年，SONY 发表全世界第一个商品化的 CCD 摄影机 (编号 XC-1) 。 1981 年，发表了 28 万个图素的 CCD (电子式稳定摄影机 MABIKA)。 1983 年，19 万个图素的 IT 方式 CCD 量产成功。 1984 年，发表了低污点高分辨率的 CCD。 1987 年，1/2 inch 25 万图素的 CCD，在市面上销售。 同年，发表 2/3 inch 38 万图素的 CCD，且在市面上销售。 1990 年 7 月，诞生了全世界第一台 V8。 CMOS 发展历史： 1989 年，CMOS 图像传感开始研制出来。 1990 年，CMOS 专用的 DSP 研发成功 2002 年，CMOS 的 C3D 二、摄像头工作原理 摄像头主要有镜头、CCD 图像传感器、预中放、AGC、A/D、同步信号发生器、CCD 驱动器、图像信号形成电路、D/A 转换电路和电源的电路构成。摄像头的主要图像传感部件是CCD（Charge Coupled Device），即电荷耦合器件，它具有灵 敏 度 高、畸 变 小 、寿 命 长 、抗 震动、抗 磁 场 、体 积 小 、无 残 影等 特 点，CCD 是电耦合器件（Charge Couple Device）的简 称 ，它能 够 将 光 线变 为电荷并可 将 电荷储 存 及 转移 ，也可 将 储 存 之 电荷取 出使 电压 发生变 化，因此 是理想 的摄像元件，是代 替 摄像管 传感器的新 型 器件。 摄像头的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到CCD 芯片上，CCD 根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过预中放电路放大、AGC 自动增益控制，于由图像处理芯片处理的是数字信号，所以经模数转换到图像数...
