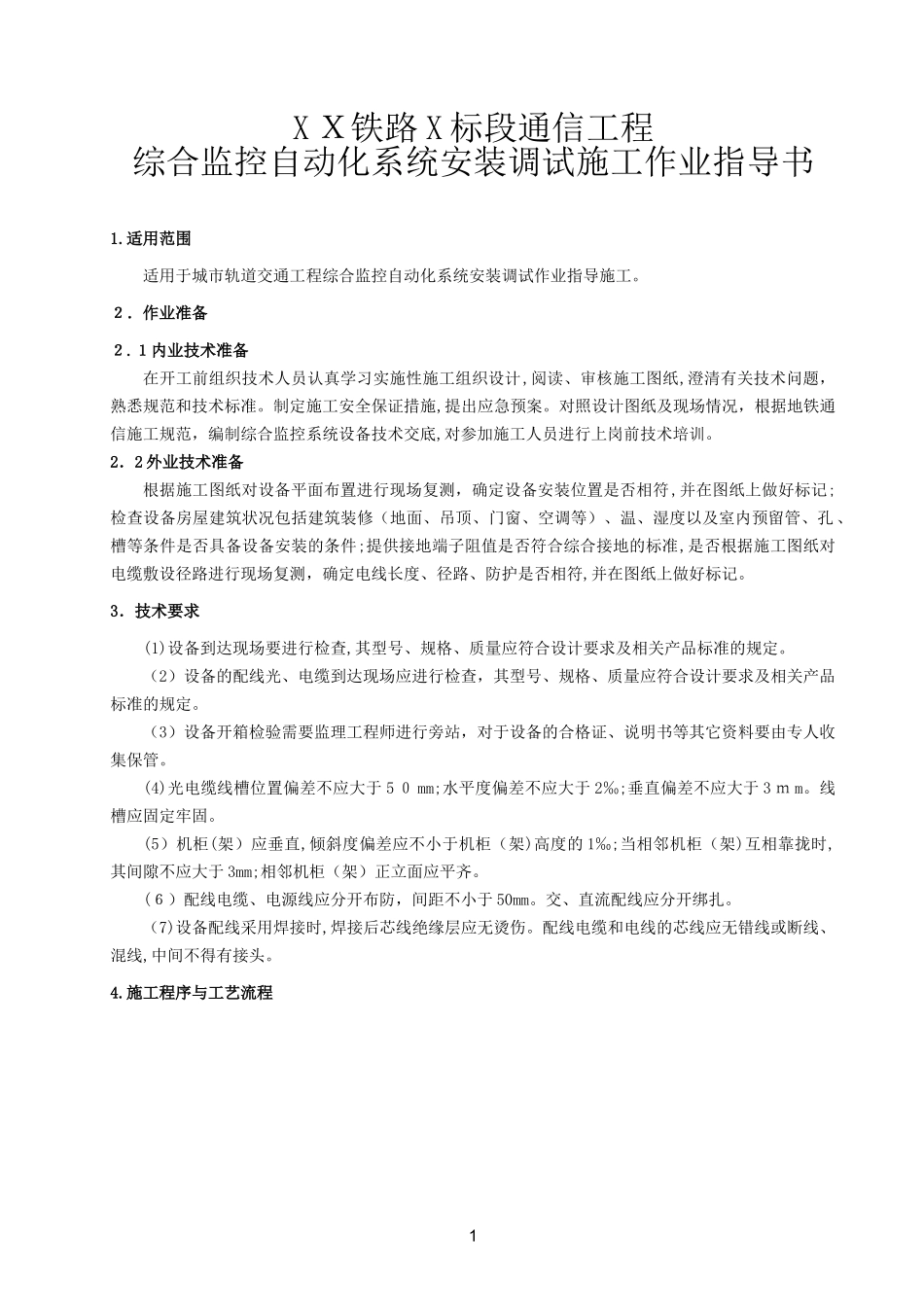

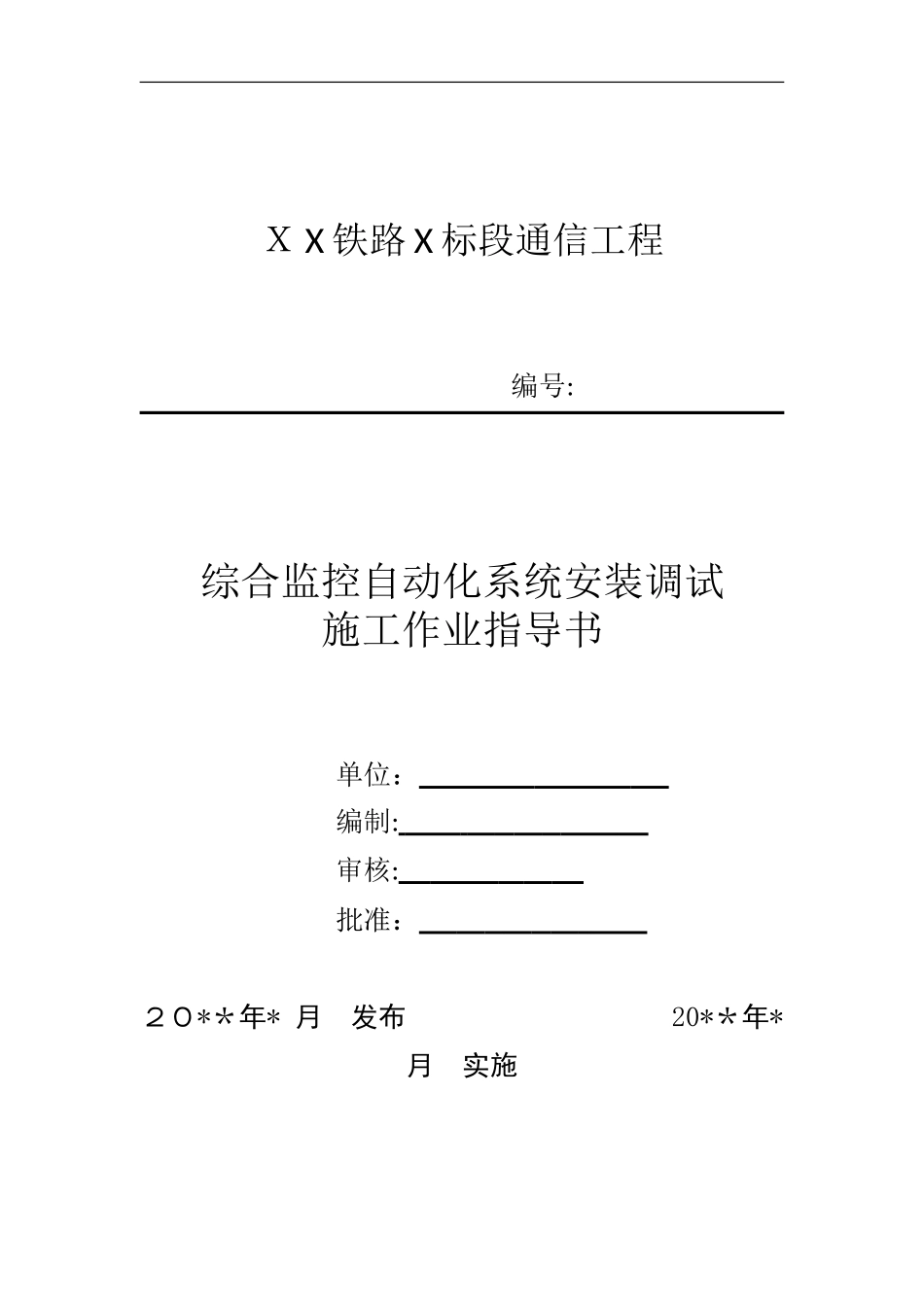

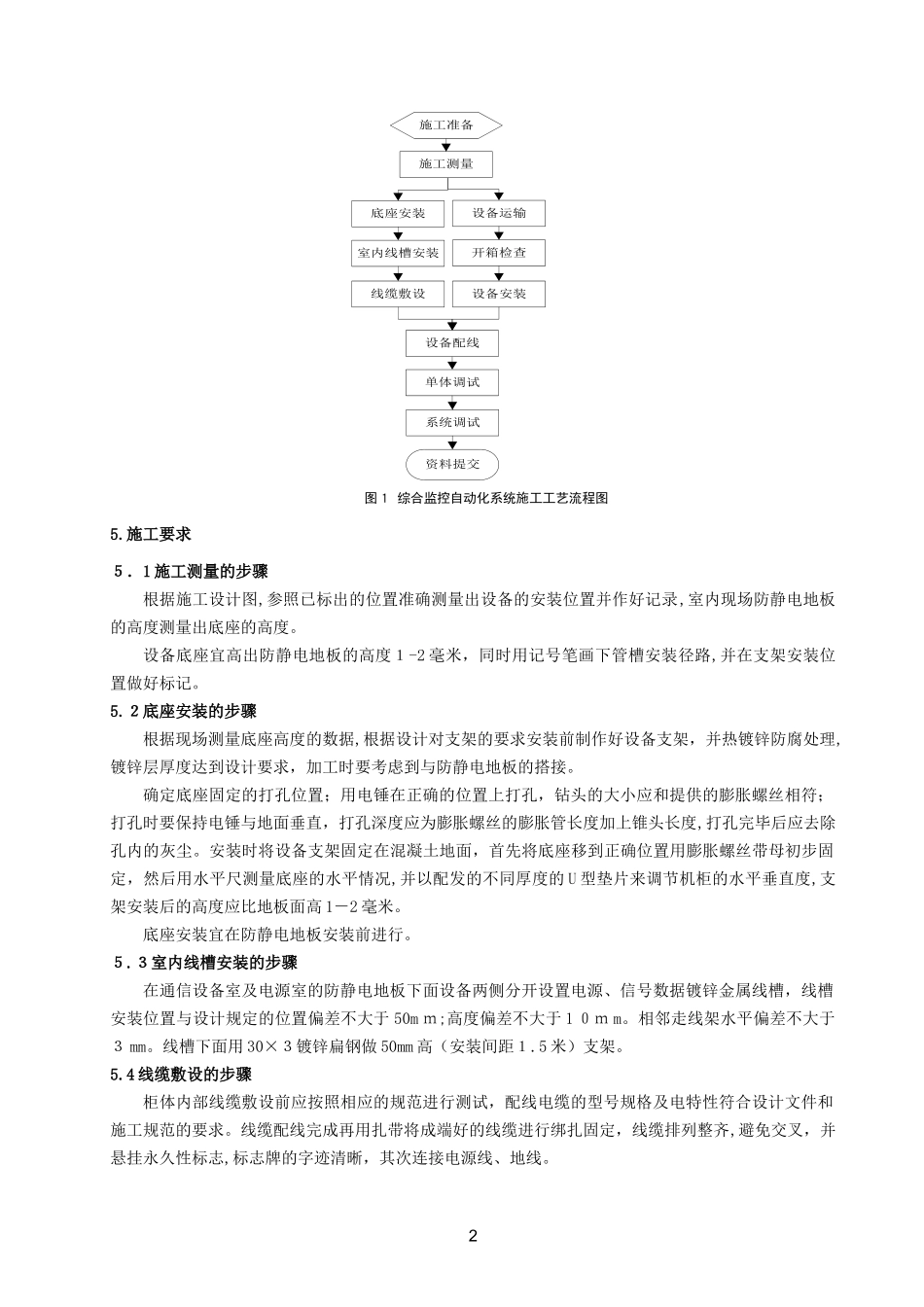

ＸX铁路X标段通信工程编号:综合监控自动化系统安装调试施工作业指导书单位：编制:审核:批准：２０*＊年*月发布20*＊年*月实施XＸ铁路X标段通信工程综合监控自动化系统安装调试施工作业指导书1.适用范围适用于城市轨道交通工程综合监控自动化系统安装调试作业指导施工。２．作业准备２.１内业技术准备在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对照设计图纸及现场情况，根据地铁通信施工规范，编制综合监控系统设备技术交底,对参加施工人员进行上岗前技术培训。2．2外业技术准备根据施工图纸对设备平面布置进行现场复测，确定设备安装位置是否相符,并在图纸上做好标记;检查设备房屋建筑状况包括建筑装修（地面、吊顶、门窗、空调等）、温、湿度以及室内预留管、孔、槽等条件是否具备设备安装的条件;提供接地端子阻值是否符合综合接地的标准,是否根据施工图纸对电缆敷设径路进行现场复测，确定电线长度、径路、防护是否相符,并在图纸上做好标记。3．技术要求(1)设备到达现场要进行检查,其型号、规格、质量应符合设计要求及相关产品标准的规定。（2）设备的配线光、电缆到达现场应进行检查，其型号、规格、质量应符合设计要求及相关产品标准的规定。（3）设备开箱检验需要监理工程师进行旁站，对于设备的合格证、说明书等其它资料要由专人收集保管。(4)光电缆线槽位置偏差不应大于5０mm;水平度偏差不应大于2‰;垂直偏差不应大于3ｍm。线槽应固定牢固。(5）机柜(架）应垂直,倾斜度偏差应不小于机柜（架)高度的1‰;当相邻机柜（架)互相靠拢时,其间隙不应大于3mm;相邻机柜（架）正立面应平齐。(６）配线电缆、电源线应分开布防，间距不小于50mm。交、直流配线应分开绑扎。（7)设备配线采用焊接时,焊接后芯线绝缘层应无烫伤。配线电缆和电线的芯线应无错线或断线、混线,中间不得有接头。4.施工程序与工艺流程1施工准备施工测量单体调试资料提交设备运输设备配线系统调试底座安装开箱检查设备安装室内线槽安装线缆敷设图１综合监控自动化系统施工工艺流程图5.施工要求５．1施工测量的步骤根据施工设计图,参照已标出的位置准确测量出设备的安装位置并作好记录,室内现场防静电地板的高度测量出底座的高度。设备底座宜高出防静电地板的高度１-2毫米，同时用记号笔画下管槽安装径路,并在支架安装位置做好标记。5.２底座安装的步骤根据现场测量底座高度的数据,根据设计对支架的要求安装前制作好设备支架，并热镀锌防腐处理,镀锌层厚度达到设计要求，加工时要考虑到与防静电地板的搭接。确定底座固定的打孔位置；用电锤在正确的位置上打孔，钻头的大小应和提供的膨胀螺丝相符；打孔时要保持电锤与地面垂直，打孔深度应为膨胀螺丝的膨胀管长度加上锥头长度,打孔完毕后应去除孔内的灰尘。安装时将设备支架固定在混凝土地面，首先将底座移到正确位置用膨胀螺丝带母初步固定，然后用水平尺测量底座的水平情况,并以配发的不同厚度的U型垫片来调节机柜的水平垂直度,支架安装后的高度应比地板面高1－2毫米。底座安装宜在防静电地板安装前进行。５.３室内线槽安装的步骤在通信设备室及电源室的防静电地板下面设备两侧分开设置电源、信号数据镀锌金属线槽，线槽安装位置与设计规定的位置偏差不大于50mｍ;高度偏差不大于1０ｍm。相邻走线架水平偏差不大于３mm。线槽下面用30×３镀锌扁钢做50mm高（安装间距１.5米）支架。5.4线缆敷设的步骤柜体内部线缆敷设前应按照相应的规范进行测试，配线电缆的型号规格及电特性符合设计文件和施工规范的要求。线缆配线完成再用扎带将成端好的线缆进行绑扎固定，线缆排列整齐,避免交叉，并悬挂永久性标志,标志牌的字迹清晰，其次连接电源线、地线。25.5设备运输的步骤利用载重汽车将设备运输至每个车站，大件设备使用吊车从下料口装卸，再用液压叉车运到相应的设备房间。小件物品、设备由人工从出入口搬运进设备室。５.6开箱检查的步骤设备运进室内后，会同业主、监理、厂商一起进行开箱检查,对照设备安装清单开箱清点核对设备数量、型号、规格，检查出厂合格证、...
