操纵杆支架的机械加工工艺规程制订

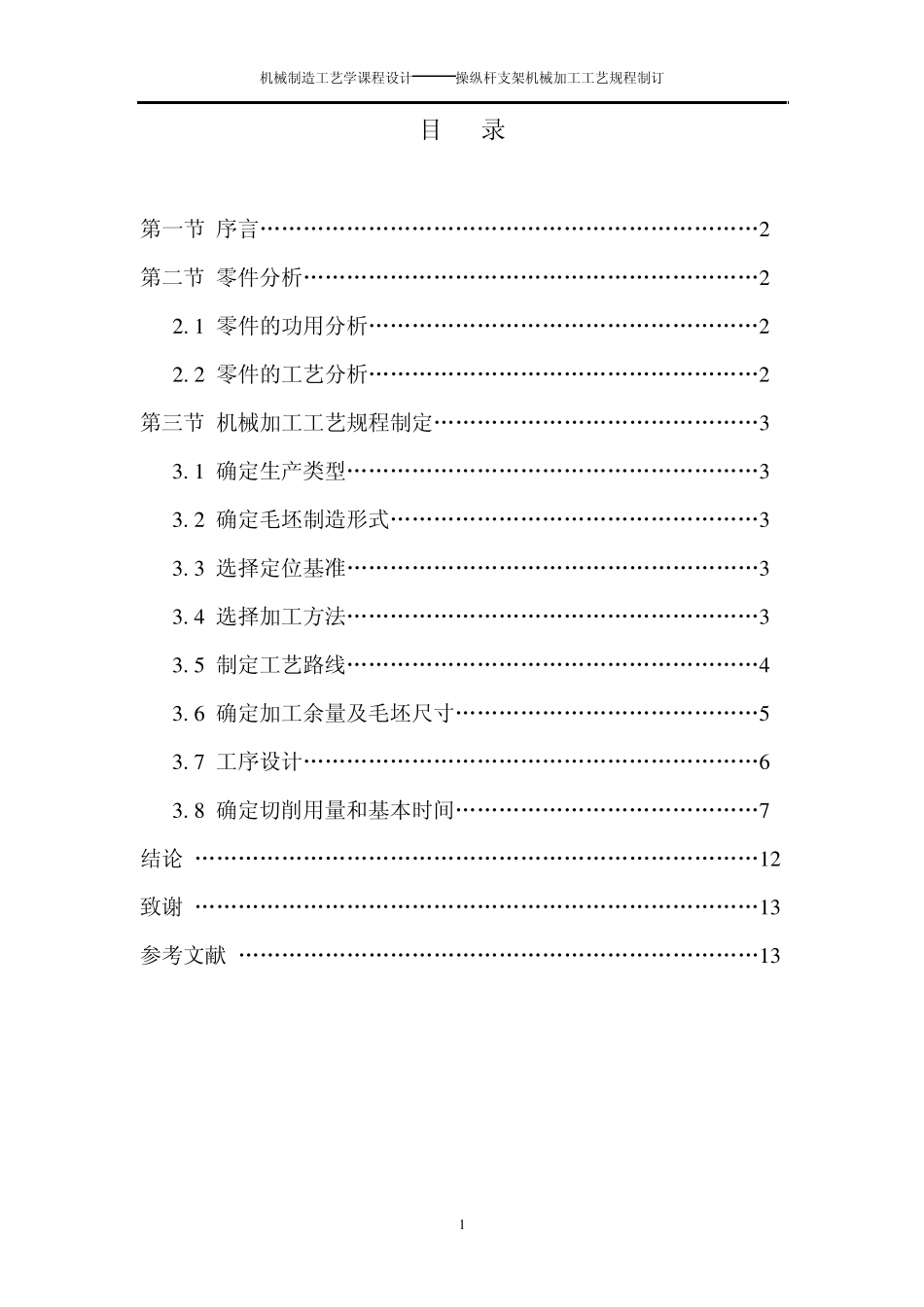

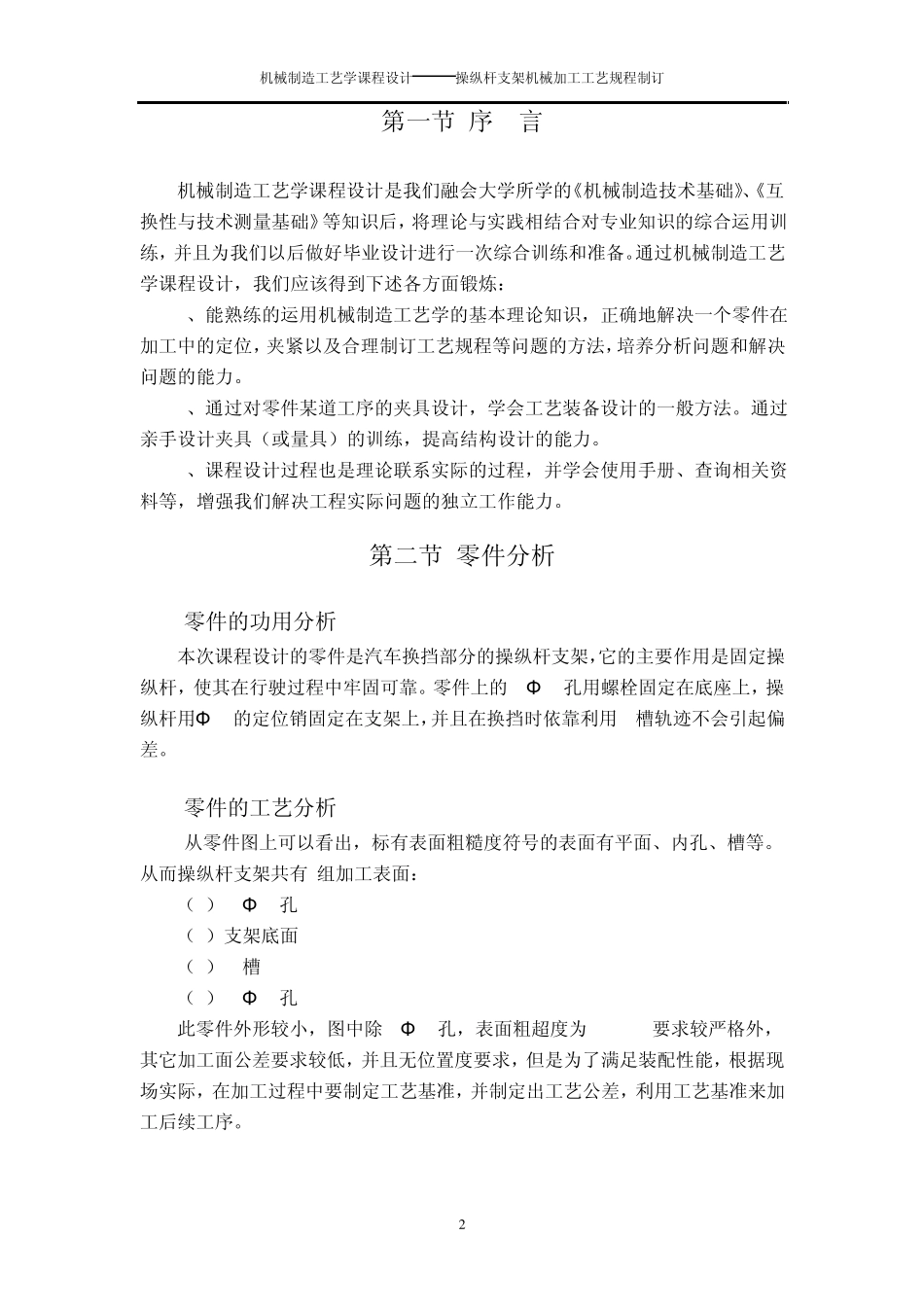

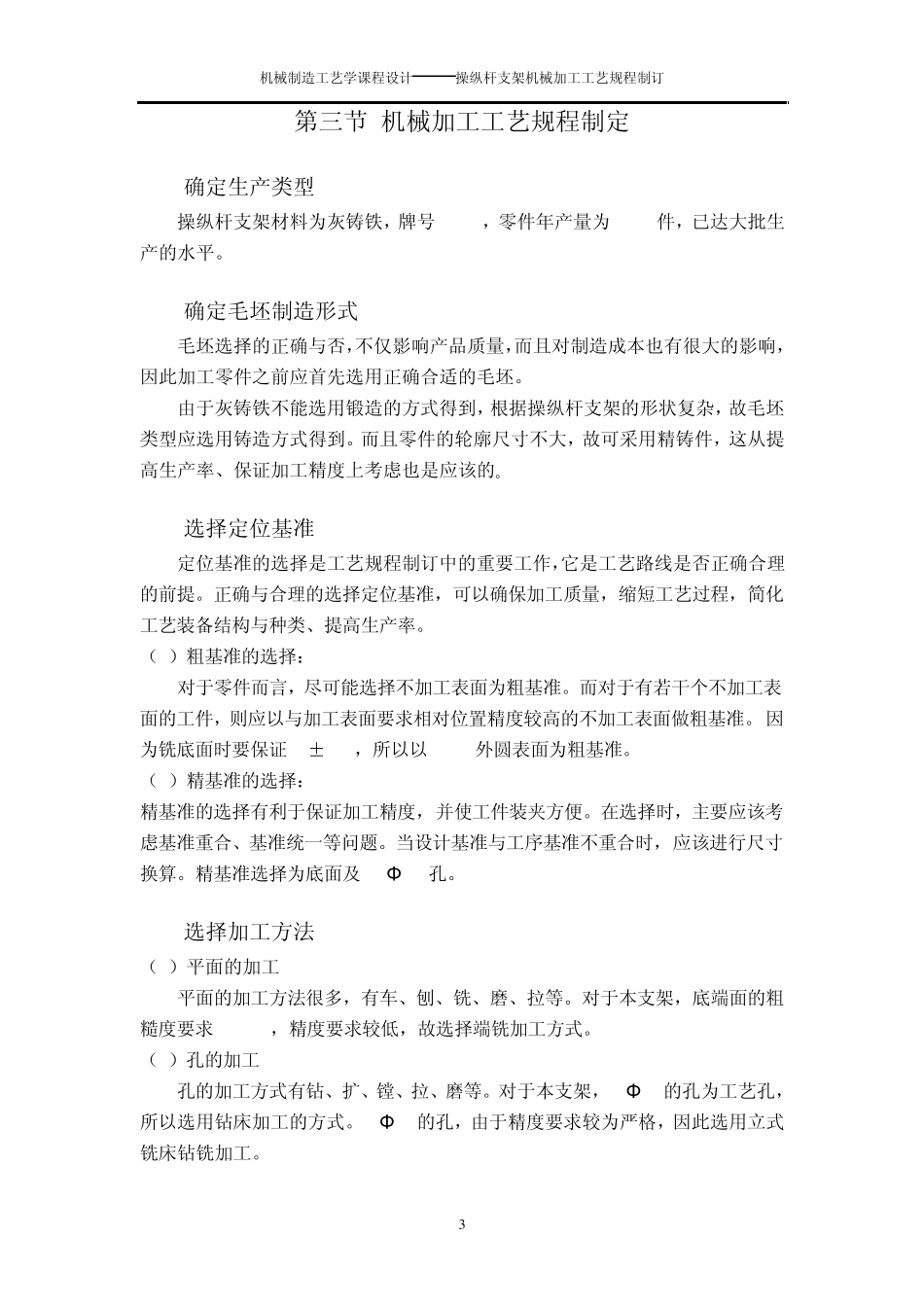

机械制造工艺学课程设计 操纵杆支架机械加工工艺规程制订 1 目 录 第一节 序言„„„„„„„„„„„„„„„„„„„„„„„2 第二节 零件分析„„„„„„„„„„„„„„„„„„„„„2 2 . 1 零件的功用分析„„„„„„„„„„„„„„„„„„2 2 . 2 零件的工艺分析„„„„„„„„„„„„„„„„„„2 第三节 机械加工工艺规程制定„„„„„„„„„„„„„„„3 3 . 1 确定生产类型„„„„„„„„„„„„„„„„„„„3 3 . 2 确定毛坯制造形式„„„„„„„„„„„„„„„„„3 3 . 3 选择定位基准„„„„„„„„„„„„„„„„„„„3 3 . 4 选择加工方法„„„„„„„„„„„„„„„„„„„3 3 . 5 制定工艺路线„„„„„„„„„„„„„„„„„„„4 3 . 6 确定加工余量及毛坯尺寸„„„„„„„„„„„„„„5 3 . 7 工序设计„„„„„„„„„„„„„„„„„„„„„6 3 . 8 确定切削用量和基本时间„„„„„„„„„„„„„„7 结论 „„„„„„„„„„„„„„„„„„„„„„„„„„1 2 致谢 „„„„„„„„„„„„„„„„„„„„„„„„„„1 3 参考文献 „„„„„„„„„„„„„„„„„„„„„„„„1 3 机械制造工艺学课程设计 操纵杆支架机械加工工艺规程制订 2 第一节 序 言 机械制造工艺学课程设计是我们融会大学所学的《机械制造技术基础》、《互换性与技术测量基础》等知识后，将理论与实践相结合对专业知识的综合运用训练，并且为我们以后做好毕业设计进行一次综合训练和准备。通过机械制造工艺学课程设计，我们应该得到下述各方面锻炼： 1、能熟练的运用机械制造工艺学的基本理论知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过亲手设计夹具（或量具）的训练，提高结构设计的能力。 3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强我们解决工程实际问题的独立工作能力。 第二节 零件分析 2.1 零件的功用分析 本次课程设计的零件是汽车换挡部分的操纵杆支架，它的主要作用是固定操纵杆，使其在行驶过程中牢固可靠。零件上的3-Φ 11孔用螺栓固定在底座上，操纵杆用Φ 20的定位销固定在支架上，并且在换挡时依靠利用...
