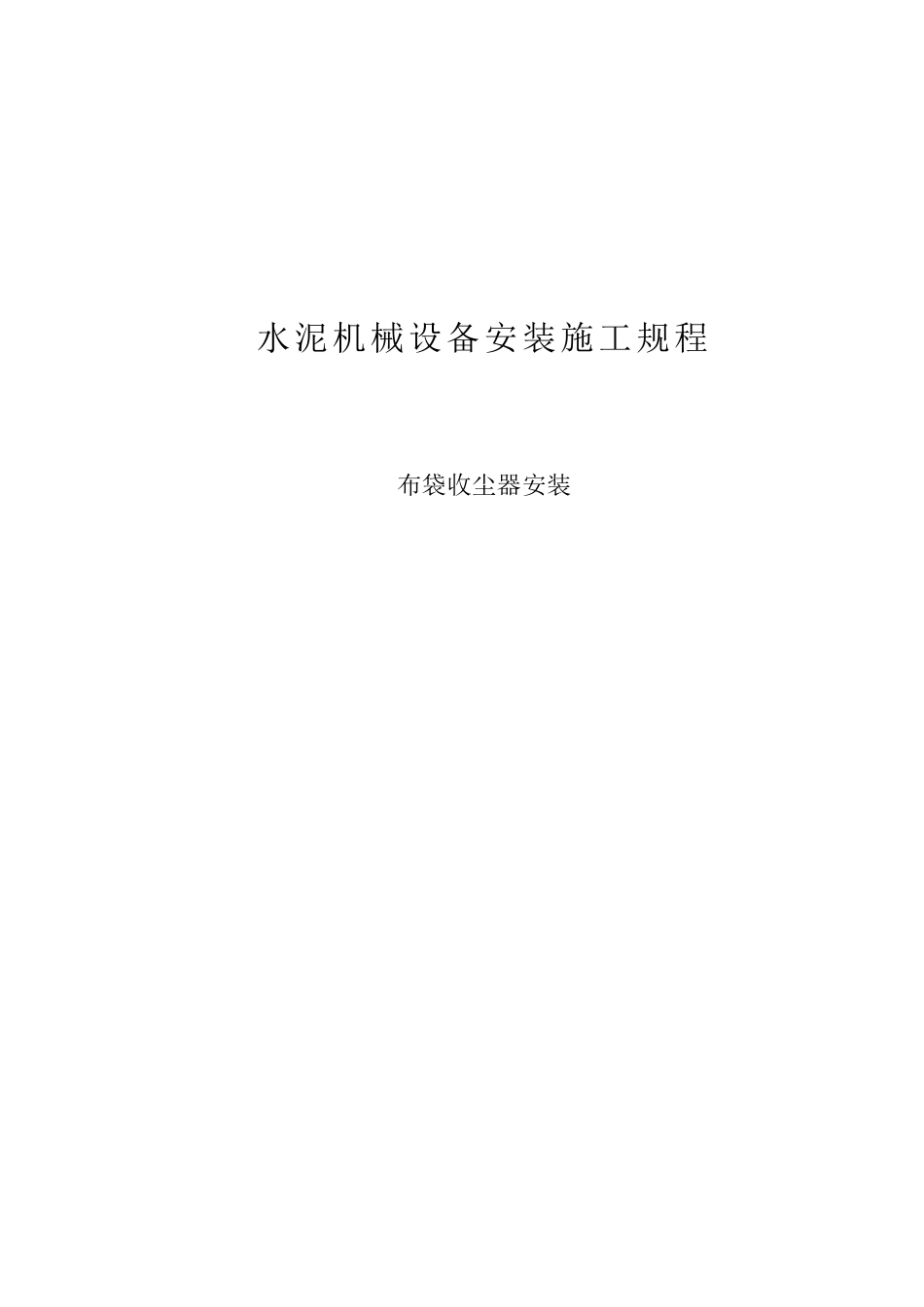

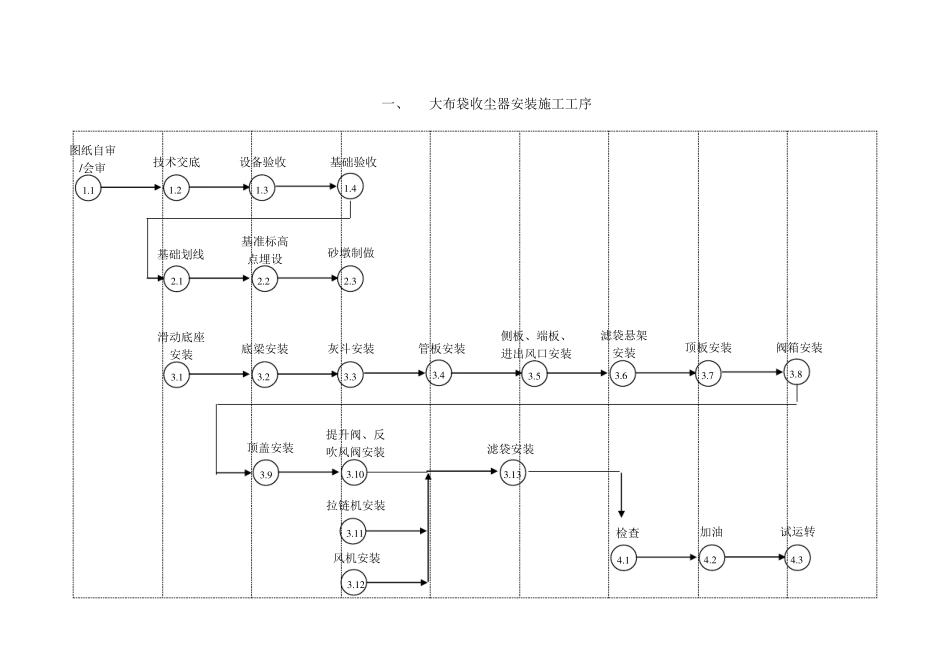

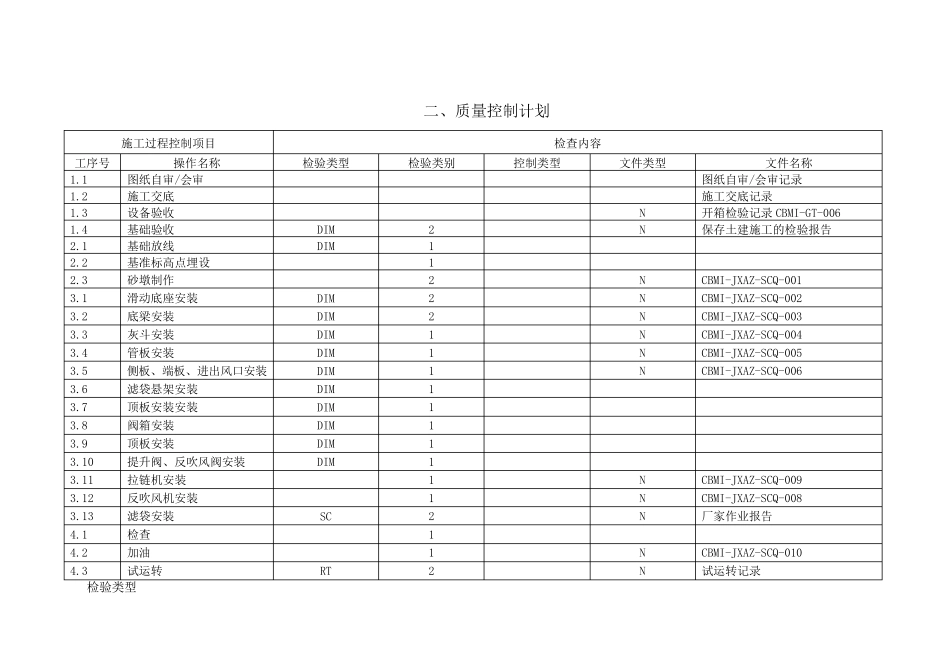

水泥机械设备安装施工规程 布袋收尘器安装 一、 大布袋收尘器安装施工工序 1 .1 1 .2 1 .3 1 .4 图纸自审 /会审 技术交底 设备验收 基础验收 2 .1 2 .2 2 .3 基础划线 基准标高点埋设 砂墩制做 3 .1 3 .2 3 .3 3 .4 滑动底座安装 底梁安装 灰斗安装 管板安装 3 .9 3 .1 0 顶盖安装 提升阀、反吹风阀安装 3 .1 1 拉链机安装 3 .5 3 .6 3 .7 3 .8 侧板、端板、进出风口安装 滤袋悬架安装 顶板安装 阀箱安装 3 .1 3 滤袋安装 4 .1 4 .2 4 .3 检查 加油 试运转 3 .1 2 风机安装 二、质量控制计划 施工过程控制项目 检查内容 工序号 操作名称 检验类型 检验类别 控制类型 文件类型 文件名称 1.1 图纸自审/会审 图纸自审/会审记录 1.2 施工交底 施工交底记录 1.3 设备验收 N 开箱检验记录 CBMI-GT-006 1.4 基础验收 DIM 2 N 保存土建施工的检验报告 2.1 基础放线 DIM 1 2.2 基准标高点埋设 1 2.3 砂墩制作 2 N CBMI-JXAZ-SCQ-001 3.1 滑动底座安装 DIM 2 N CBMI-JXAZ-SCQ-002 3.2 底梁安装 DIM 2 N CBMI-JXAZ-SCQ-003 3.3 灰斗安装 DIM 1 N CBMI-JXAZ-SCQ-004 3.4 管板安装 DIM 1 N CBMI-JXAZ-SCQ-005 3.5 侧板、端板、进出风口安装 DIM 1 N CBMI-JXAZ-SCQ-006 3.6 滤袋悬架安装 DIM 1 3.7 顶板安装安装 DIM 1 3.8 阀箱安装 DIM 1 3.9 顶板安装 DIM 1 3.10 提升阀、反吹风阀安装 DIM 1 3.11 拉链机安装 1 N CBMI-JXAZ-SCQ-009 3.12 反吹风机安装 1 N CBMI-JXAZ-SCQ-008 3.13 滤袋安装 SC 2 N 厂家作业报告 4.1 检查 1 4.2 加油 1 N CBMI-JXAZ-SCQ-010 4.3 试运转 RT 2 N 试运转记录 检验类型 DIM--尺寸检查 DP--着色渗透实验 MP--磁粉检查 MT--样品机械实验 RD--X 射线检查 RT--运转实验 SC--特殊检查 US--超声波检查 VC--表面检查 文件类型 N--检验记录 R--送检报告 控制类型 E--保证项目 B--基本项目 P--允许偏差项目 检验类别 1--自检 2--会检 三、 施工过程控制规范 1.施工准备 序号 工作内容 检查项目 技术要求 操 作 要 领 检测器具 1.1 图纸自审/会审 执行体系文件 1.2 施工交底 执行体系文件 1.3 设备验收 执行《设备验收》 1.4 基础验收 执行《基础验收》 2.基础准备 序号 工作内容...
