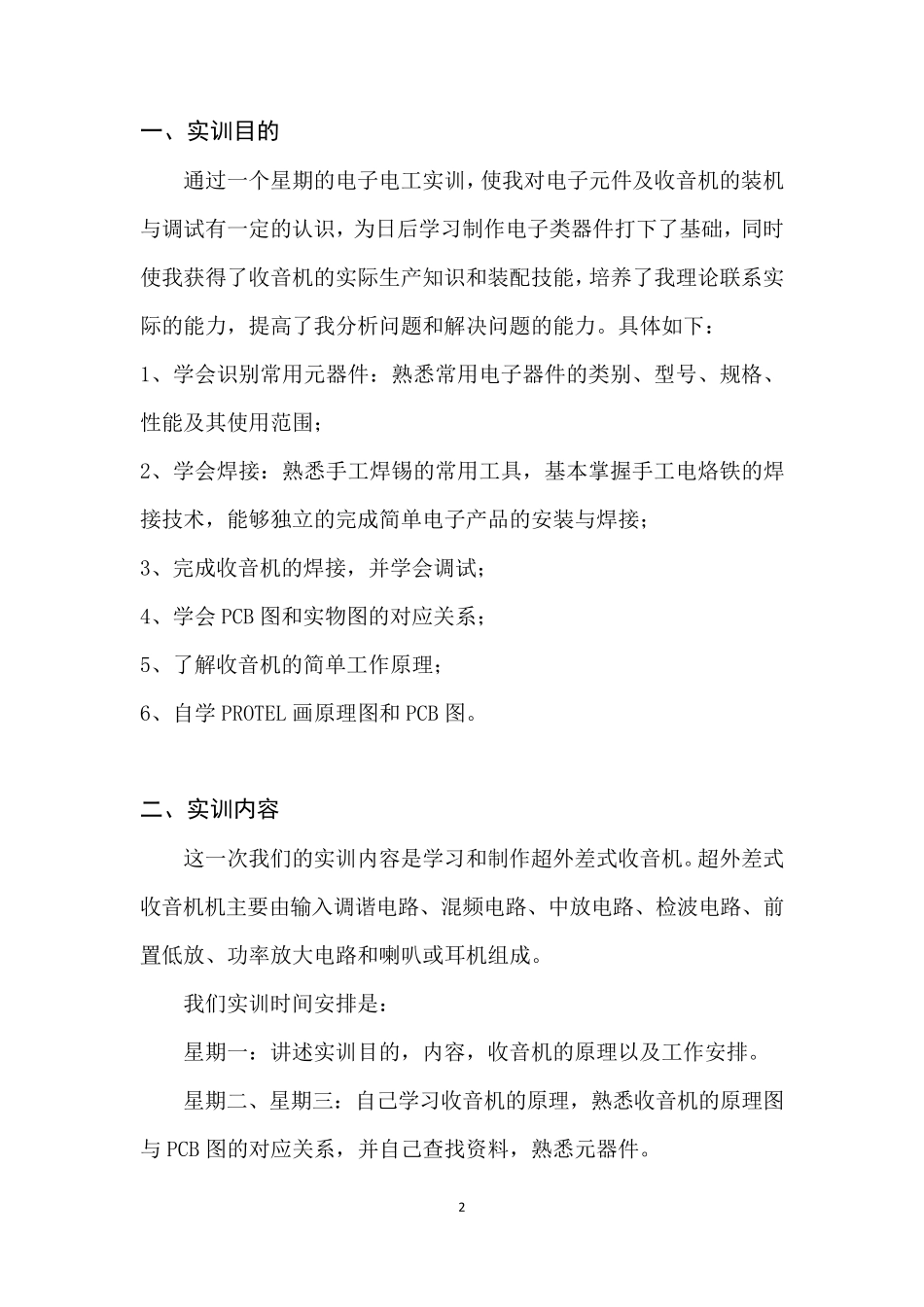

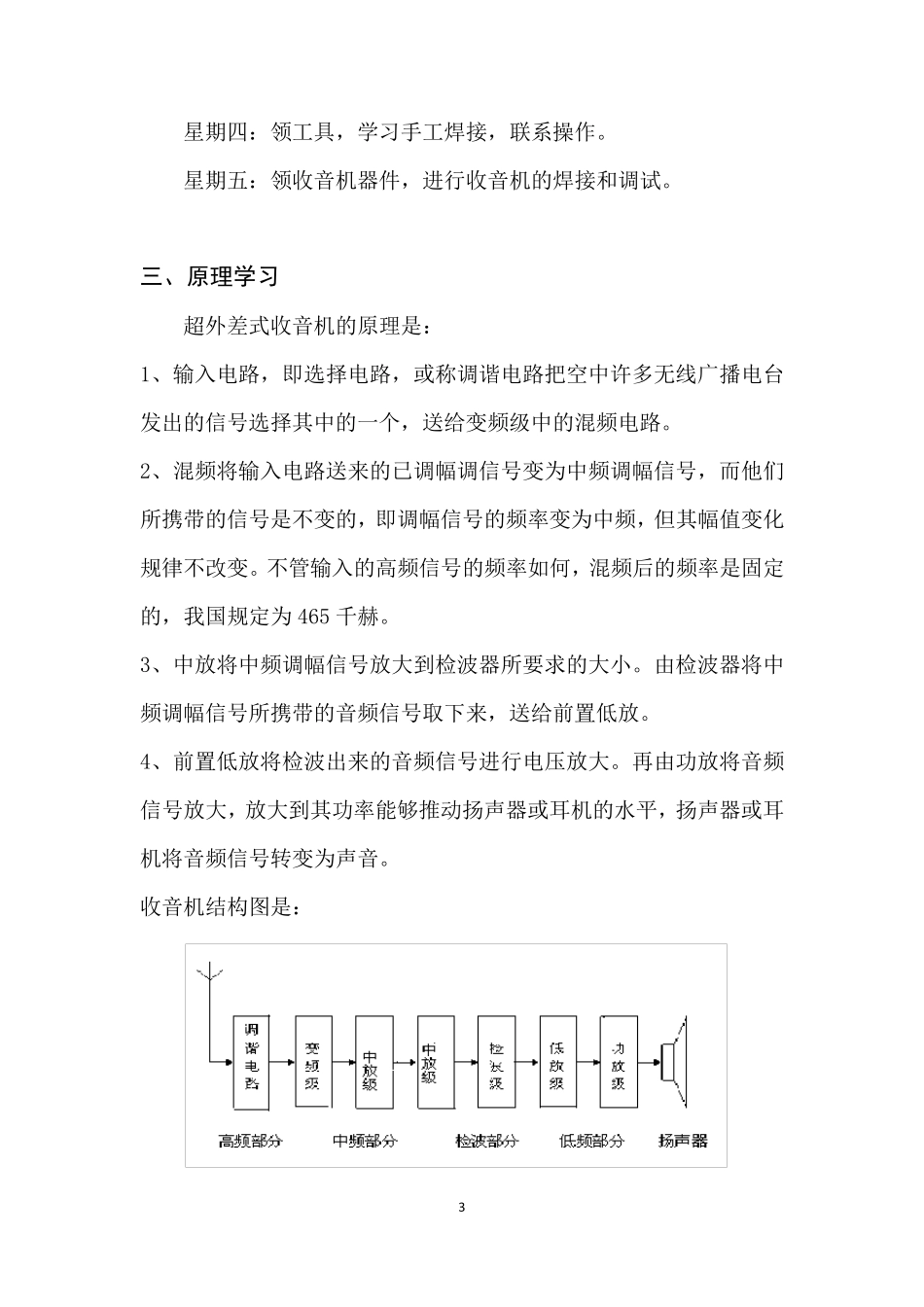

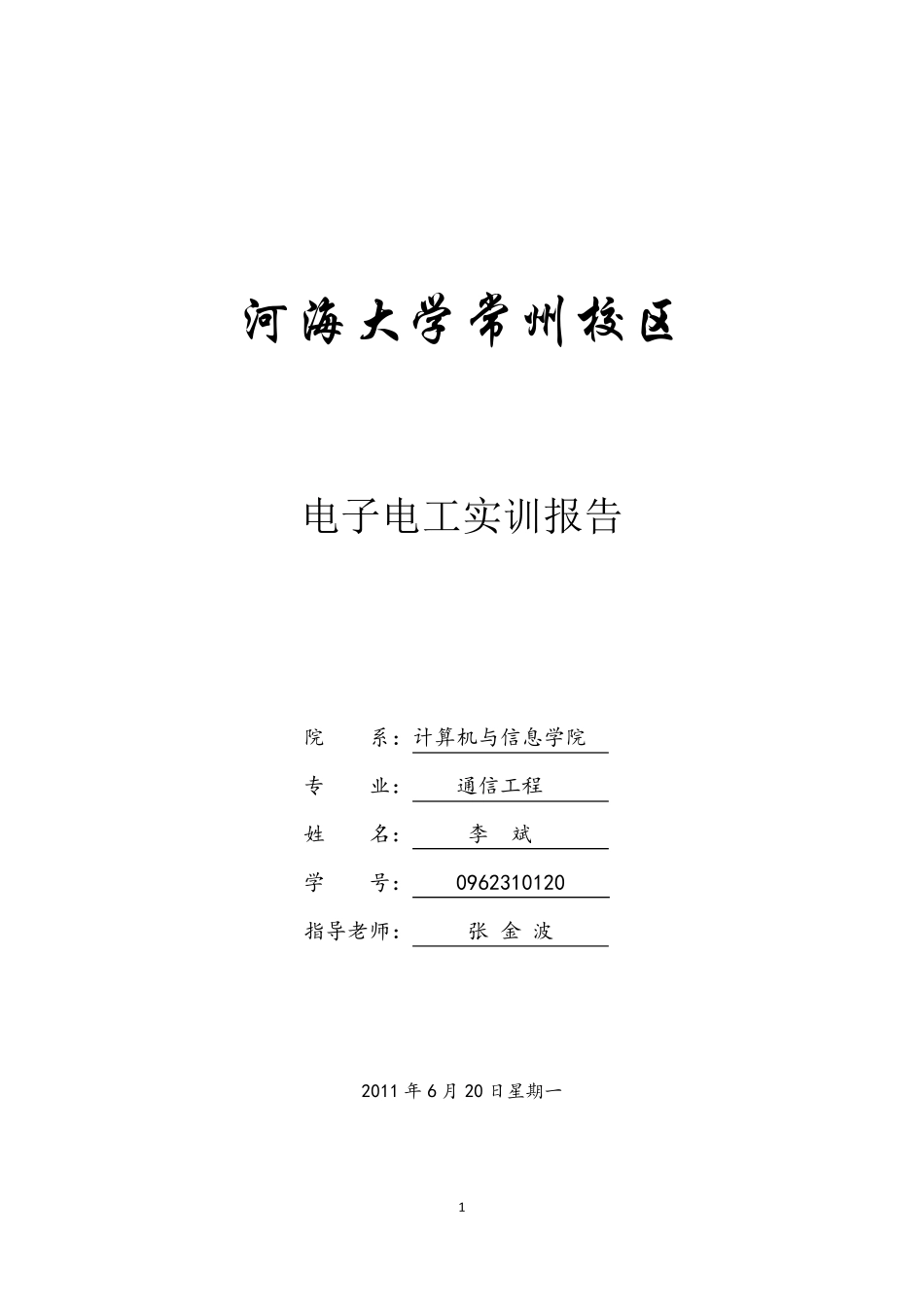

1 河 海 大 学 常 州 校 区 电子电工实训报告 院 系：计算机与信息学院 专 业： 通信工程 姓 名： 李 斌 学 号： 0962310120 指导老师： 张 金 波 2011 年6 月20 日星期一 2 一、实训目的 通过一个星期的电子电工实训，使我对电子元件及收音机的装机与调试有一定的认识，为日后学习制作电子类器件打下了基础，同时使我获得了收音机的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力。具体如下： 1、学会识别常用元器件：熟悉常用电子器件的类别、型号、规格、性能及其使用范围； 2、学会焊接：熟悉手工焊锡的常用工具，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接； 3、完成收音机的焊接，并学会调试； 4、学会 PCB 图和实物图的对应关系； 5、了解收音机的简单工作原理； 6、自学PROTEL 画原理图和PCB 图。 二、实训内容 这一次我们的实训内容是学习和制作超外差式收音机。超外差式收音机机主要由输入调谐电路、混频电路、中放电路、检波电路、前置低放、功率放大电路和喇叭或耳机组成。 我们实训时间安排是： 星期一：讲述实训目的，内容，收音机的原理以及工作安排。 星期二、星期三 ：自己 学习收音机的原理，熟悉收音机的原理图与PCB 图的对应关系，并自己 查 找 资 料 ，熟悉元器件。 3 星期四：领工具，学习手工焊接，联系操作。 星期五：领收音机器件，进行收音机的焊接和调试。 三、原理学习 超外差式收音机的原理是： 1、输入电路，即选择电路，或称调谐电路把空中许多无线广播电台发出的信号选择其中的一个，送给变频级中的混频电路。 2、混频将输入电路送来的已调幅调信号变为中频调幅信号，而他们所携带的信号是不变的，即调幅信号的频率变为中频，但其幅值变化规律不改变。不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为 465 千赫。 3、中放将中频调幅信号放大到检波器所要求的大小。由检波器将中频调幅信号所携带的音频信号取下来，送给前置低放。 4、前置低放将检波出来的音频信号进行电压放大。再由功放将音频信号放大，放大到其功率能够推动扬声器或耳机的水平，扬声器或耳机将音频信号转变为声音。 收音机结构图是： 4 原理图是： 装配图是： 5 四、焊接练习 在一周的实训过程中最挑战我动手能力的一项训练就是焊接。焊接是金属加工的基本方法之一。标准的焊...
