模型工程作业指导书VIP专享

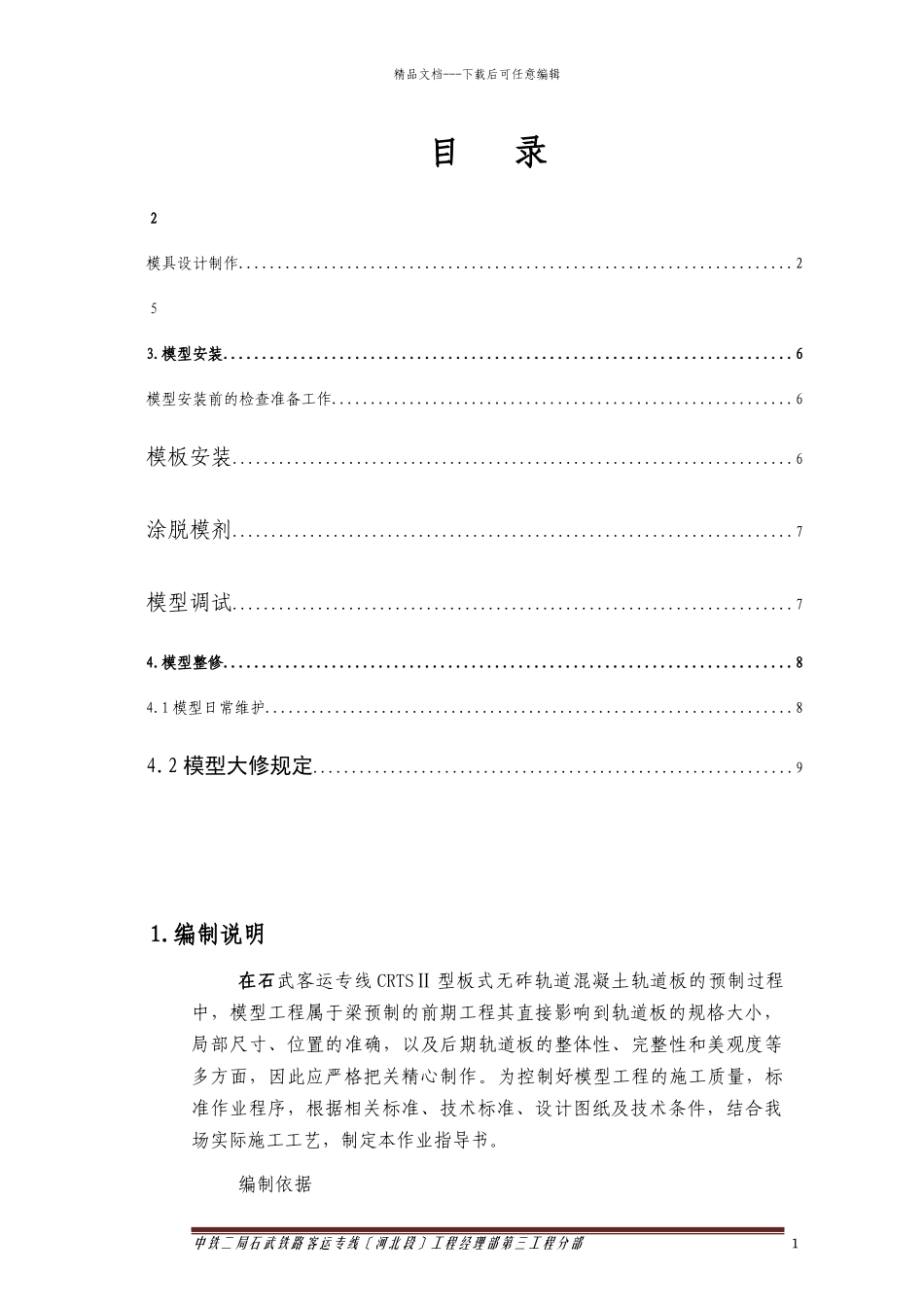

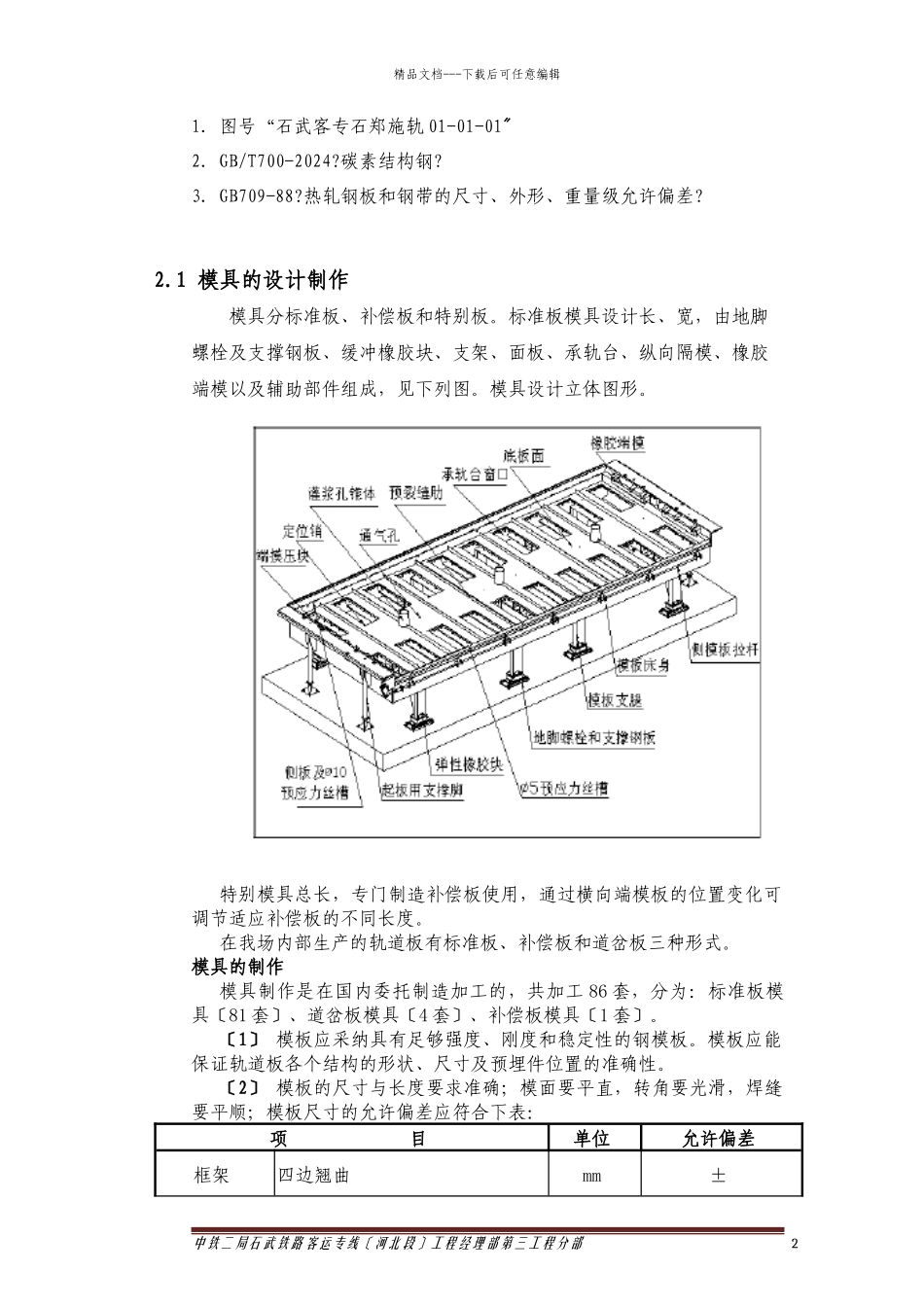

精品文档---下载后可任意编辑目 录2模具设计制作.......................................................................253.模型安装.........................................................................6模型安装前的检查准备工作...........................................................6模板安装........................................................................6涂脱模剂........................................................................7模型调试........................................................................74.模型整修.........................................................................84.1 模型日常维护....................................................................84.2 模型大修规定..............................................................91.编制说明在石武客运专线 CRTSⅡ 型板式无砟轨道混凝土轨道板的预制过程中，模型工程属于梁预制的前期工程其直接影响到轨道板的规格大小，局部尺寸、位置的准确，以及后期轨道板的整体性、完整性和美观度等多方面，因此应严格把关精心制作。为控制好模型工程的施工质量，标准作业程序，根据相关标准、技术标准、设计图纸及技术条件，结合我场实际施工工艺，制定本作业指导书。编制依据中铁二局石武铁路客运专线〔河北段〕工程经理部第三工程分部 1精品文档---下载后可任意编辑1. 图号“石武客专石郑施轨 01-01-01〞2. GB/T700-2024?碳素结构钢?3. GB709-88?热轧钢板和钢带的尺寸、外形、重量级允许偏差?2.1 模具的设计制作模具分标准板、补偿板和特别板。标准板模具设计长、宽，由地脚螺栓及支撑钢板、缓冲橡胶块、支架、面板、承轨台、纵向隔模、橡胶端模以及辅助部件组成，见下列图。模具设计立体图形。特别模具总长，专门制造补偿板使用，通过横向端模板的位置变化可调节适应补偿板的不同长度。在我场内部生产的轨道板有标准板、补偿板和道岔板三种形式。模具的制作模具制作是在国内委托制造加工的，共加工 86 套，分为：标准板模具〔81 套〕、道岔板模具〔4 套〕、补偿板模具〔1 套〕。〔1〕 模板应采纳具有足够强度、刚度和稳定性的钢模板。模板应能保证轨道板各个结构的形状、尺寸及预埋件位置的准确性。〔2〕 模板的尺寸与长度要求准确；模面要平直，转角要光滑，焊缝要平顺；模板尺寸...
