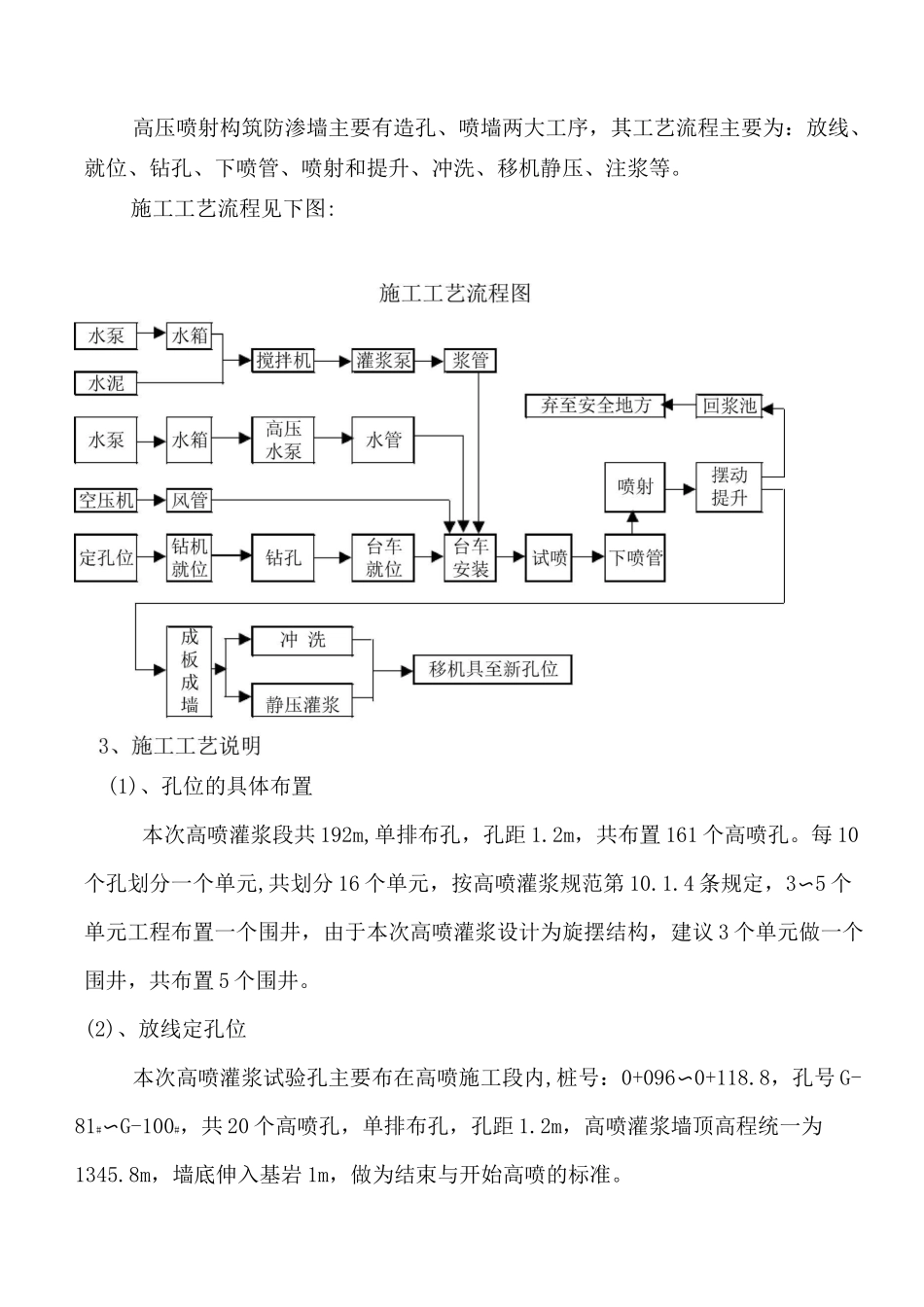

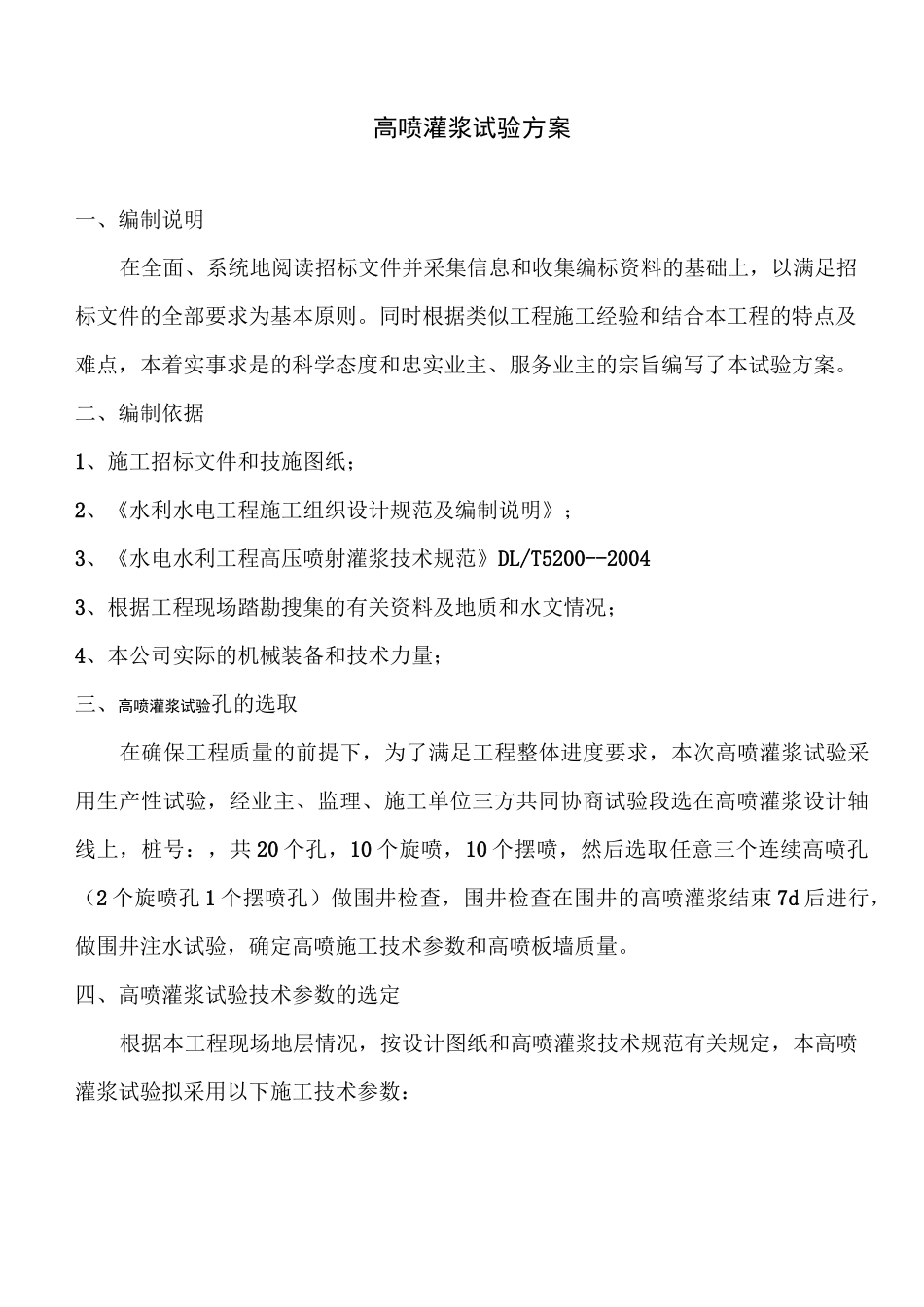

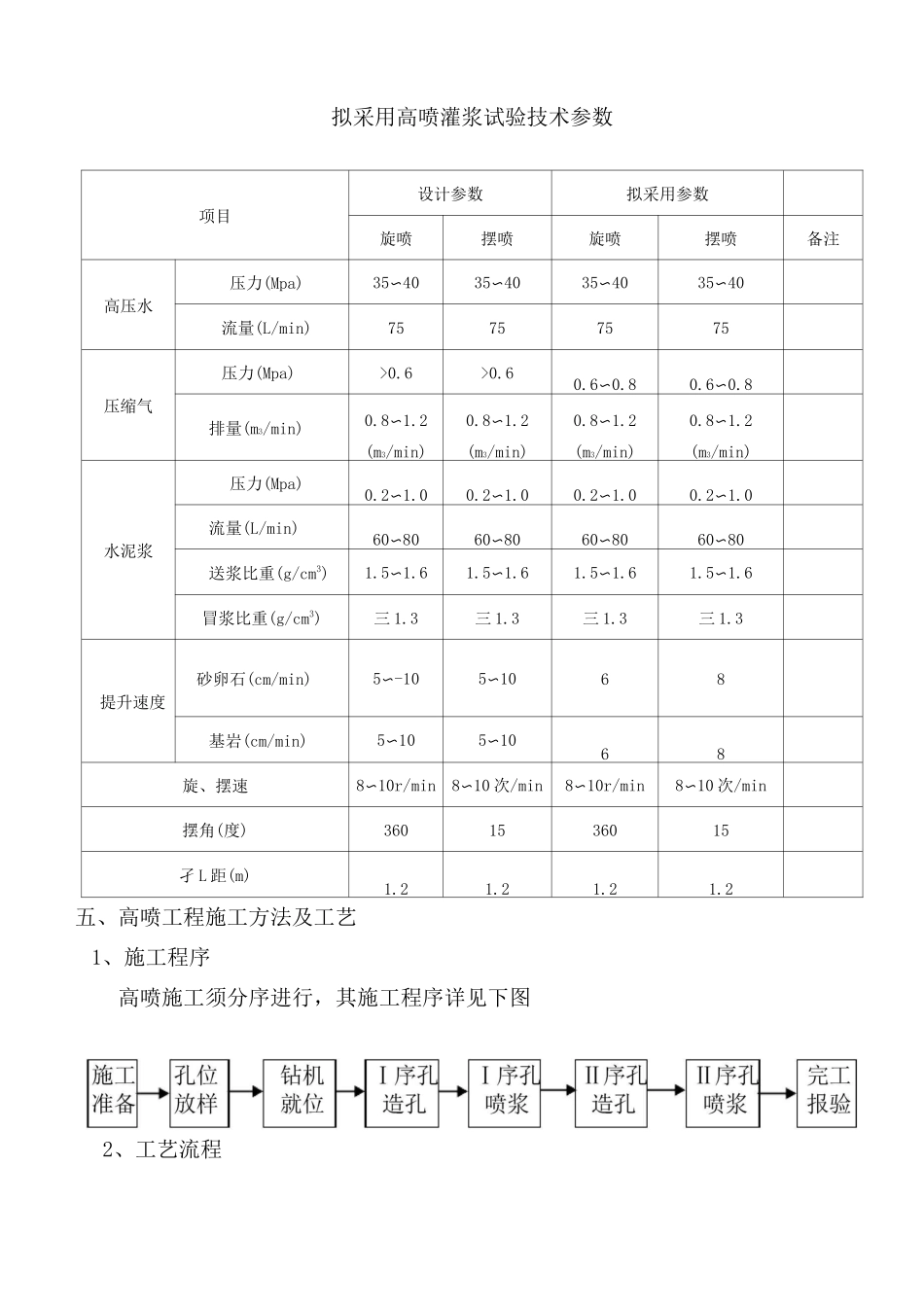

高喷灌浆试验方案一、编制说明在全面、系统地阅读招标文件并采集信息和收集编标资料的基础上，以满足招标文件的全部要求为基本原则。同时根据类似工程施工经验和结合本工程的特点及难点，本着实事求是的科学态度和忠实业主、服务业主的宗旨编写了本试验方案。二、编制依据1、施工招标文件和技施图纸；2、《水利水电工程施工组织设计规范及编制说明》；3、《水电水利工程高压喷射灌浆技术规范》DL/T5200--20043、根据工程现场踏勘搜集的有关资料及地质和水文情况；4、本公司实际的机械装备和技术力量；三、高喷灌浆试验孔的选取在确保工程质量的前提下，为了满足工程整体进度要求，本次高喷灌浆试验采用生产性试验，经业主、监理、施工单位三方共同协商试验段选在高喷灌浆设计轴线上，桩号：，共 20 个孔，10 个旋喷，10 个摆喷，然后选取任意三个连续高喷孔（2 个旋喷孔 1 个摆喷孔）做围井检查，围井检查在围井的高喷灌浆结束 7d 后进行，做围井注水试验，确定高喷施工技术参数和高喷板墙质量。四、高喷灌浆试验技术参数的选定根据本工程现场地层情况，按设计图纸和高喷灌浆技术规范有关规定，本高喷灌浆试验拟采用以下施工技术参数：拟采用高喷灌浆试验技术参数项目设计参数拟采用参数旋喷摆喷旋喷摆喷备注高压水压力(Mpa)35〜4035〜4035〜4035〜40流量(L/min)75757575压缩气压力(Mpa)>0.6>0.60.6〜0.80.6〜0.8排量(m3/min)0.8〜1.2(m3/min)0.8〜1.2(m3/min)0.8〜1.2(m3/min)0.8〜1.2(m3/min)水泥浆压力(Mpa)0.2〜1.00.2〜1.00.2〜1.00.2〜1.0流量(L/min)60〜8060〜8060〜8060〜80送浆比重(g/cm3)1.5〜1.61.5〜1.61.5〜1.61.5〜1.6冒浆比重(g/cm3)三 1.3三 1.3三 1.3三 1.3提升速度砂卵石(cm/min)5〜-105〜1068基岩(cm/min)5〜105〜1068旋、摆速8〜10r/min8〜10 次/min8〜10r/min8〜10 次/min摆角(度)3601536015孑 L 距(m)1.21.21.21.2五、高喷工程施工方法及工艺1、施工程序高喷施工须分序进行，其施工程序详见下图2、工艺流程高压喷射构筑防渗墙主要有造孔、喷墙两大工序，其工艺流程主要为：放线、就位、钻孔、下喷管、喷射和提升、冲洗、移机静压、注浆等。施工工艺流程见下图:(1)、孔位的具体布置本次高喷灌浆段共 192m,单排布孔，孔距 1.2m，共布置 161 个高喷孔。每 10个孔划分一个单元,共划分 16 个单元，按高喷灌浆规范第 10.1.4 条规定，3〜5 个单元工程布置一个围井，由于本次高喷灌浆设计为旋摆结构，建...
