咬合桩施工工艺

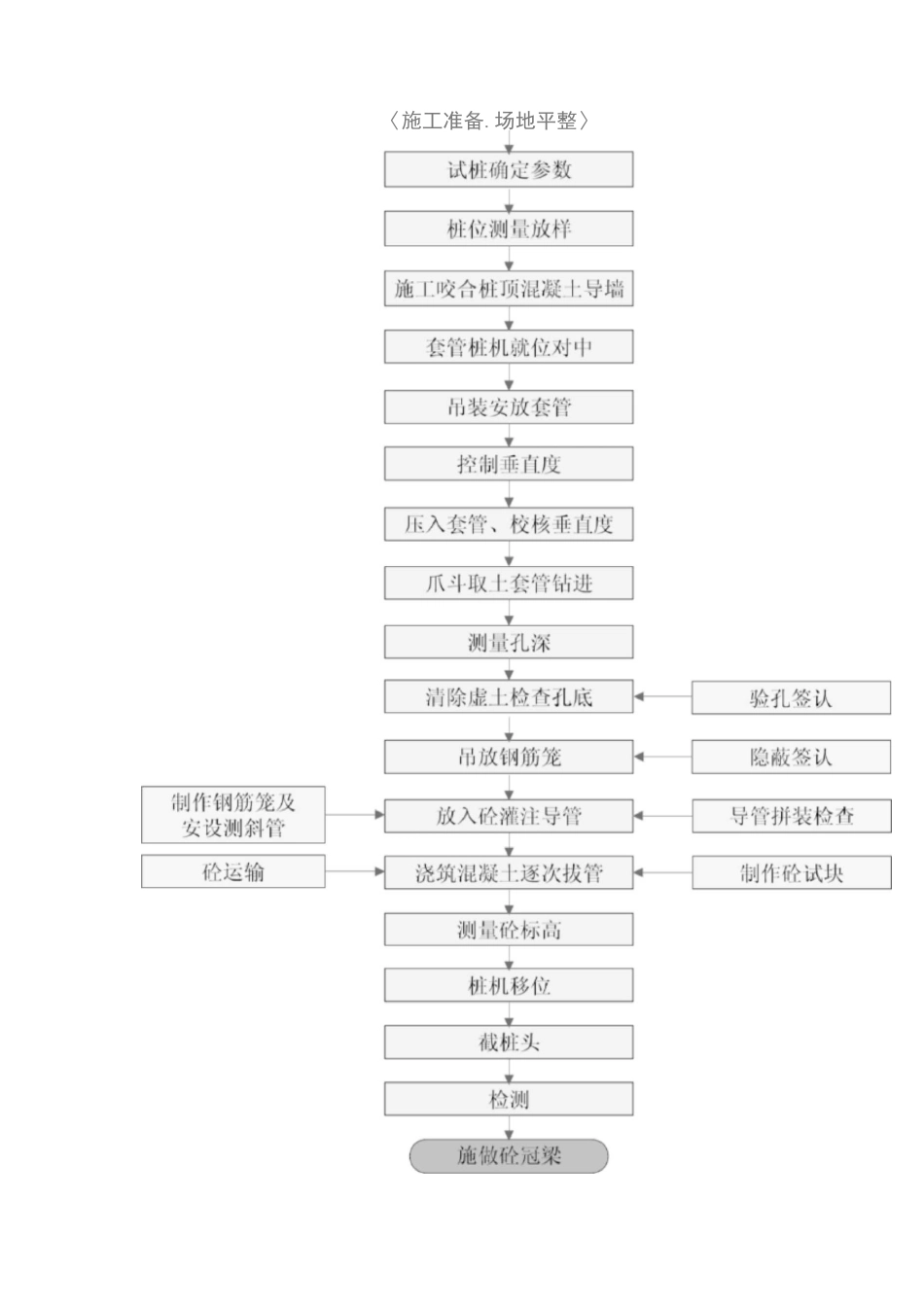

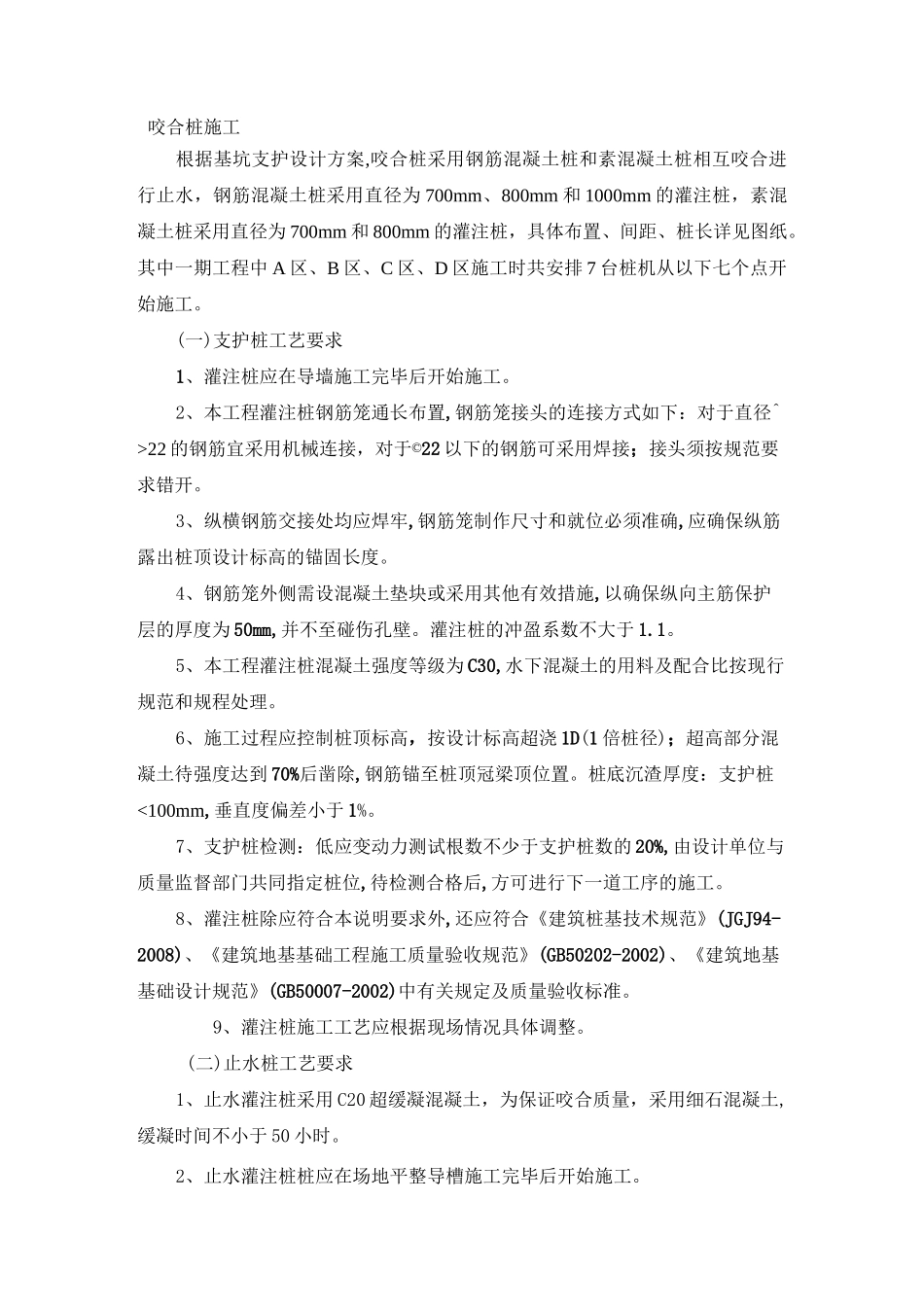

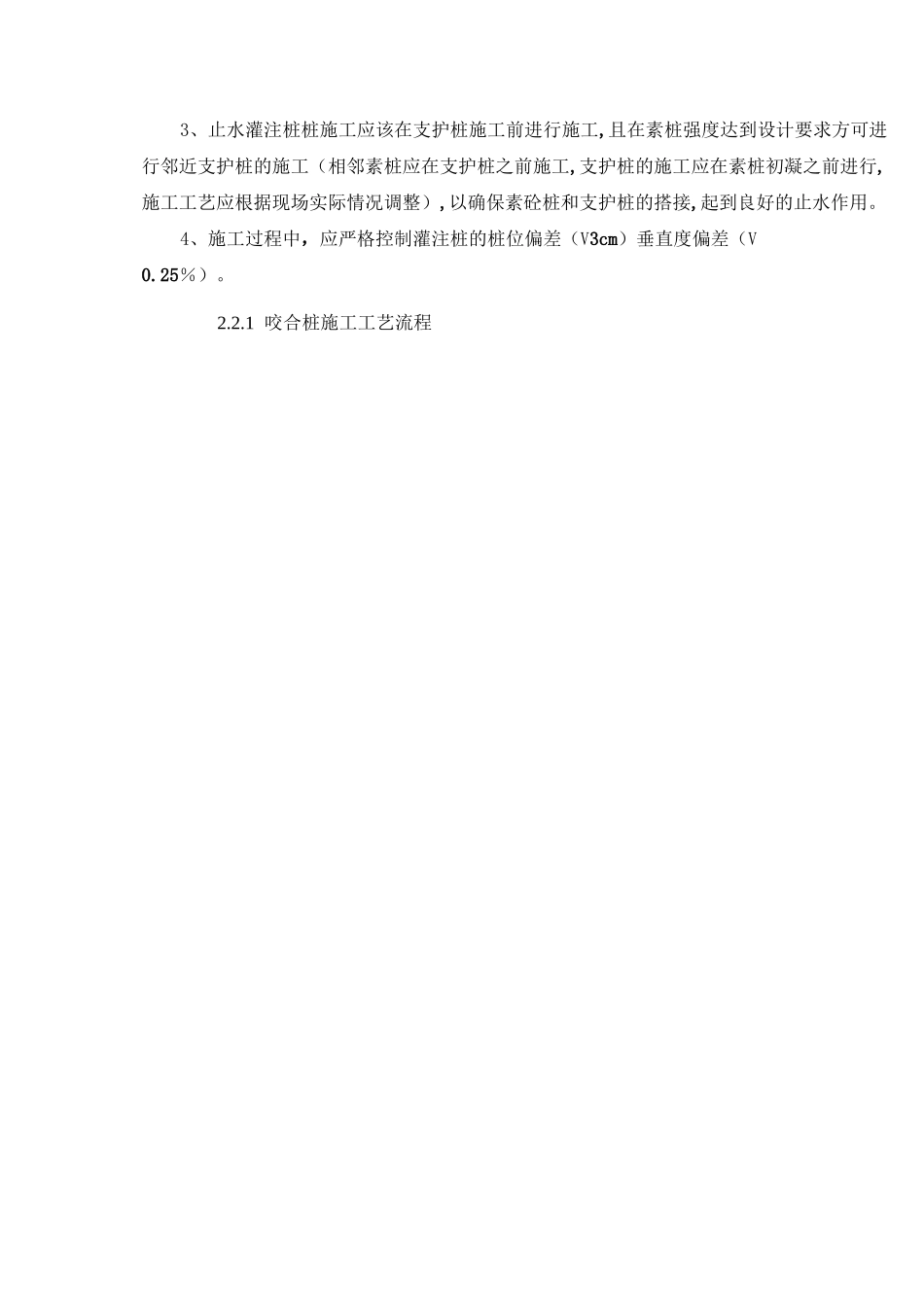

咬合桩施工根据基坑支护设计方案,咬合桩采用钢筋混凝土桩和素混凝土桩相互咬合进行止水，钢筋混凝土桩采用直径为 700mm、800mm 和 1000mm 的灌注桩，素混凝土桩采用直径为 700mm 和 800mm 的灌注桩，具体布置、间距、桩长详见图纸。其中一期工程中 A 区、B 区、C 区、D 区施工时共安排 7 台桩机从以下七个点开始施工。(一)支护桩工艺要求1、灌注桩应在导墙施工完毕后开始施工。2、本工程灌注桩钢筋笼通长布置,钢筋笼接头的连接方式如下：对于直径^>22 的钢筋宜采用机械连接，对于©22 以下的钢筋可采用焊接；接头须按规范要求错开。3、纵横钢筋交接处均应焊牢,钢筋笼制作尺寸和就位必须准确,应确保纵筋露出桩顶设计标高的锚固长度。4、钢筋笼外侧需设混凝土垫块或采用其他有效措施,以确保纵向主筋保护层的厚度为 50mm,并不至碰伤孔壁。灌注桩的冲盈系数不大于 1.1。5、本工程灌注桩混凝土强度等级为 C30,水下混凝土的用料及配合比按现行规范和规程处理。6、施工过程应控制桩顶标高，按设计标高超浇 1D(1 倍桩径)；超高部分混凝土待强度达到 70%后凿除,钢筋锚至桩顶冠梁顶位置。桩底沉渣厚度：支护桩<100mm,垂直度偏差小于 1%。7、支护桩检测：低应变动力测试根数不少于支护桩数的 20%,由设计单位与质量监督部门共同指定桩位,待检测合格后,方可进行下一道工序的施工。8、灌注桩除应符合本说明要求外,还应符合《建筑桩基技术规范》(JGJ94-2008)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、《建筑地基基础设计规范》(GB50007-2002)中有关规定及质量验收标准。9、灌注桩施工工艺应根据现场情况具体调整。(二)止水桩工艺要求1、止水灌注桩采用 C20 超缓凝混凝土，为保证咬合质量，采用细石混凝土,缓凝时间不小于 50 小时。2、止水灌注桩桩应在场地平整导槽施工完毕后开始施工。3、止水灌注桩桩施工应该在支护桩施工前进行施工,且在素桩强度达到设计要求方可进行邻近支护桩的施工（相邻素桩应在支护桩之前施工,支护桩的施工应在素桩初凝之前进行,施工工艺应根据现场实际情况调整）,以确保素砼桩和支护桩的搭接,起到良好的止水作用。4、施工过程中，应严格控制灌注桩的桩位偏差（V3cm）垂直度偏差（V0.25％）。2.2.1 咬合桩施工工艺流程〈施工准备.场地平整〉2.2.2 导墙施工灌注桩应在场地平整后开始施工,为保证灌注桩定位准确及咬合止水效果,在灌注桩成桩前设置导墙，采用 C30 混凝土，厚度为 300mm,导墙...
