最新国家开放大学电大《机械制图》机考网考题库及答案VIP免费

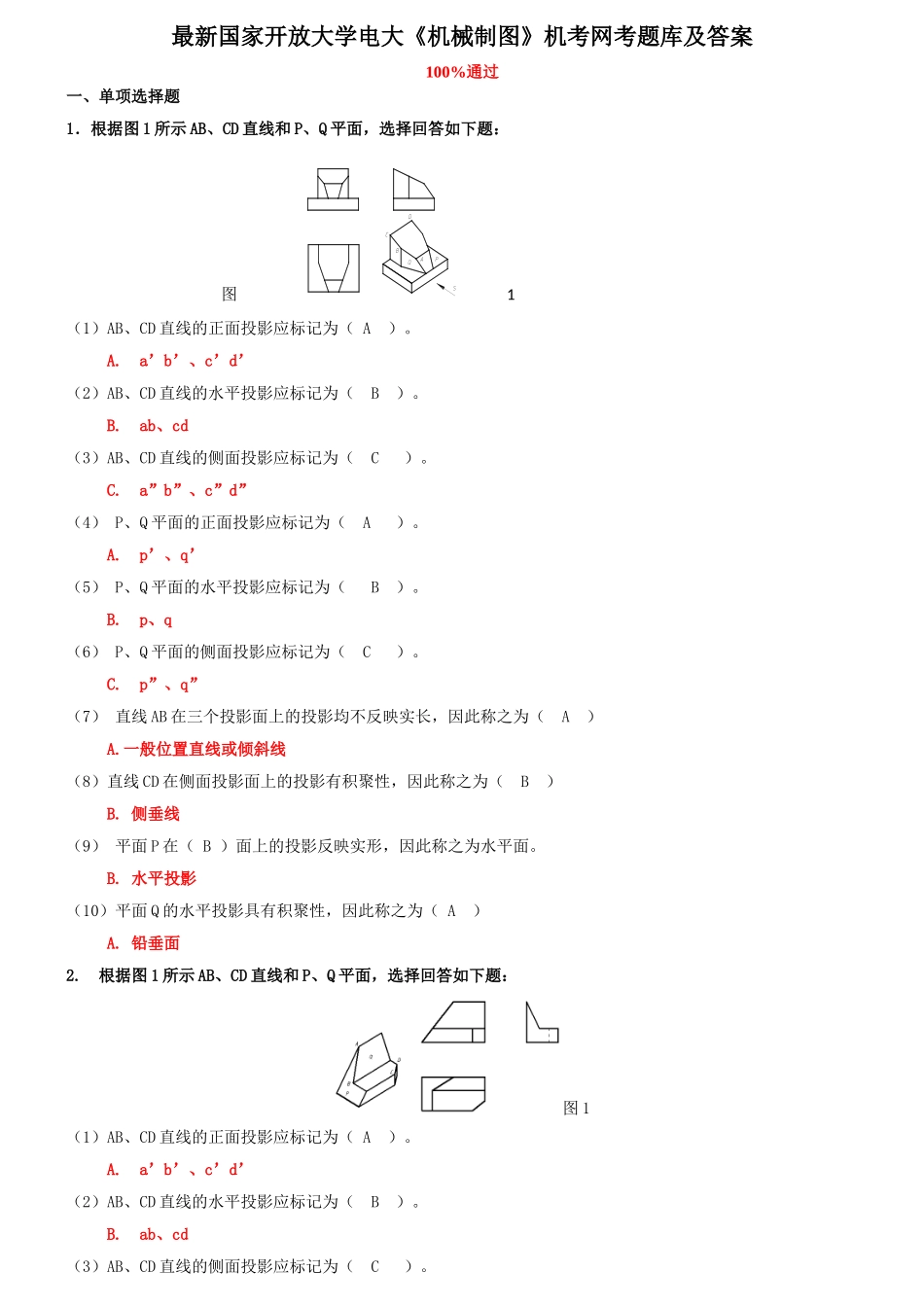

最新国家开放大学电大《机械制图》机考网考题库及答案_第1页
1/15

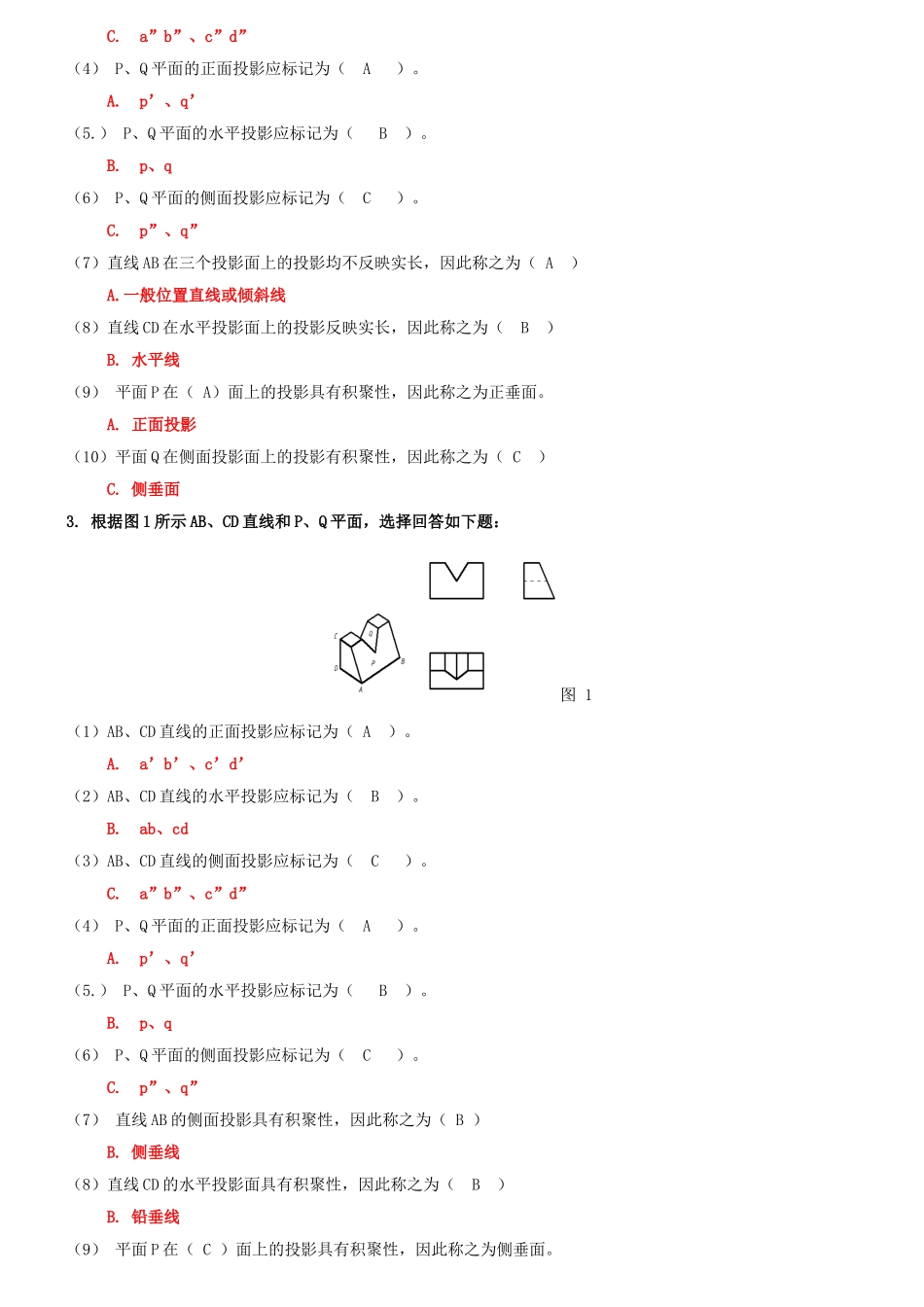

最新国家开放大学电大《机械制图》机考网考题库及答案_第2页
2/15

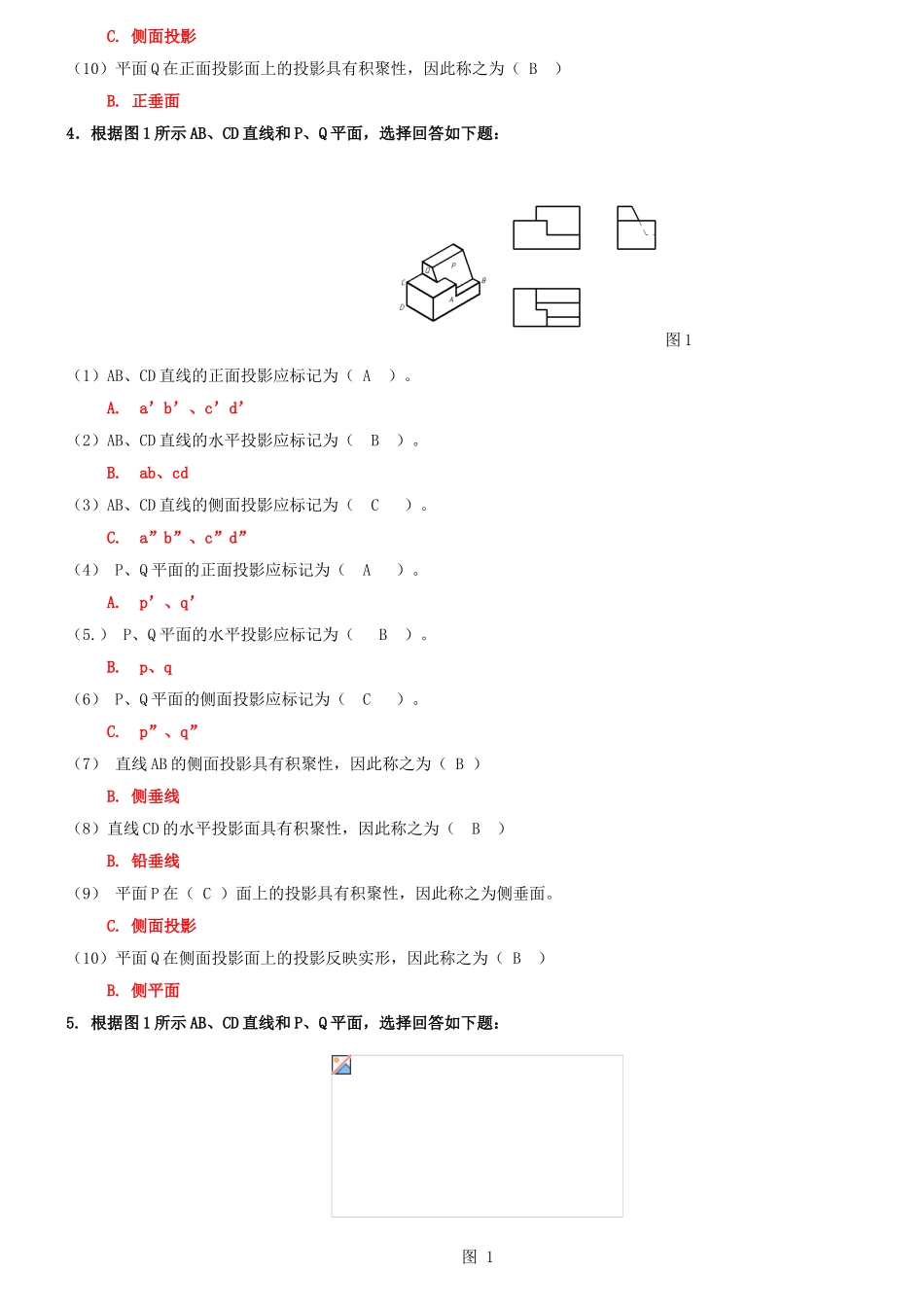

最新国家开放大学电大《机械制图》机考网考题库及答案_第3页
3/15
最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为(A)。A.a’b’、c’d’(2)AB、CD直线的水平投影应标记为(B)。B.ab、cd(3)AB、CD直线的侧面投影应标记为(C)。C.a”b”、c”d”(4)P、Q平面的正面投影应标记为(A)。A.p’、q’(5)P、Q平面的水平投影应标记为(B)。B.p、q(6)P、Q平面的侧面投影应标记为(C)。C.p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为(A)A.一般位置直线或倾斜线(8)直线CD在侧面投影面上的投影有积聚性,因此称之为(B)B.侧垂线(9)平面P在(B)面上的投影反映实形,因此称之为水平面。B.水平投影(10)平面Q的水平投影具有积聚性,因此称之为(A)A.铅垂面2.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为(A)。A.a’b’、c’d’(2)AB、CD直线的水平投影应标记为(B)。B.ab、cd(3)AB、CD直线的侧面投影应标记为(C)。C.a”b”、c”d”(4)P、Q平面的正面投影应标记为(A)。A.p’、q’(5.)P、Q平面的水平投影应标记为(B)。B.p、q(6)P、Q平面的侧面投影应标记为(C)。C.p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为(A)A.一般位置直线或倾斜线(8)直线CD在水平投影面上的投影反映实长,因此称之为(B)B.水平线(9)平面P在(A)面上的投影具有积聚性,因此称之为正垂面。A.正面投影(10)平面Q在侧面投影面上的投影有积聚性,因此称之为(C)C.侧垂面3.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为(A)。A.a’b’、c’d’(2)AB、CD直线的水平投影应标记为(B)。B.ab、cd(3)AB、CD直线的侧面投影应标记为(C)。C.a”b”、c”d”(4)P、Q平面的正面投影应标记为(A)。A.p’、q’(5.)P、Q平面的水平投影应标记为(B)。B.p、q(6)P、Q平面的侧面投影应标记为(C)。C.p”、q”(7)直线AB的侧面投影具有积聚性,因此称之为(B)B.侧垂线(8)直线CD的水平投影面具有积聚性,因此称之为(B)B.铅垂线(9)平面P在(C)面上的投影具有积聚性,因此称之为侧垂面。C.侧面投影(10)平面Q在正面投影面上的投影具有积聚性,因此称之为(B)B.正垂面4.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为(A)。A.a’b’、c’d’(2)AB、CD直线的水平投影应标记为(B)。B.ab、cd(3)AB、CD直线的侧面投影应标记为(C)。C.a”b”、c”d”(4)P、Q平面的正面投影应标记为(A)。A.p’、q’(5.)P、Q平面的水平投影应标记为(B)。B.p、q(6)P、Q平面的侧面投影应标记为(C)。C.p”、q”(7)直线AB的侧面投影具有积聚性,因此称之为(B)B.侧垂线(8)直线CD的水平投影面具有积聚性,因此称之为(B)B.铅垂线(9)平面P在(C)面上的投影具有积聚性,因此称之为侧垂面。C.侧面投影(10)平面Q在侧面投影面上的投影反映实形,因此称之为(B)B.侧平面5.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为(A)。A.a’b’、c’d’(2)AB、CD直线的水平投影应标记为(B)。B.ab、cd(3)AB、CD直线的侧面投影应标记为(C)。C.a”b”、c”d”(4)P、Q平面的正面投影应标记为(A)。A.p’、q’(5.)P、Q平面的水平投影应标记为(B)。B.p、q(6)P、Q平面的侧面投影应标记为(C)。C.p”、q”(7)直线AB的水平投影具有积聚性,因此称之为(B)B.铅垂线(8)直线CD的三面投影均不反映实长,因此称之为(A)A.一般位置直线或倾斜线(9)平面P在(A)面上的投影具有积聚性,因此称之为正垂面。A.正面投影(10)平面Q的侧面投影具有积聚性,因此称之为(C)C.侧垂面二、判断题正误1.根据图2所切割体正面投影和水平投影,判断(1)(9)问题的正确与否,根据图3,判断(10)问题的正确与否。图2(1)其基本体是圆柱体。(√)(2)圆柱体上有通孔,通孔是方形孔。(√)(3)只用了...
