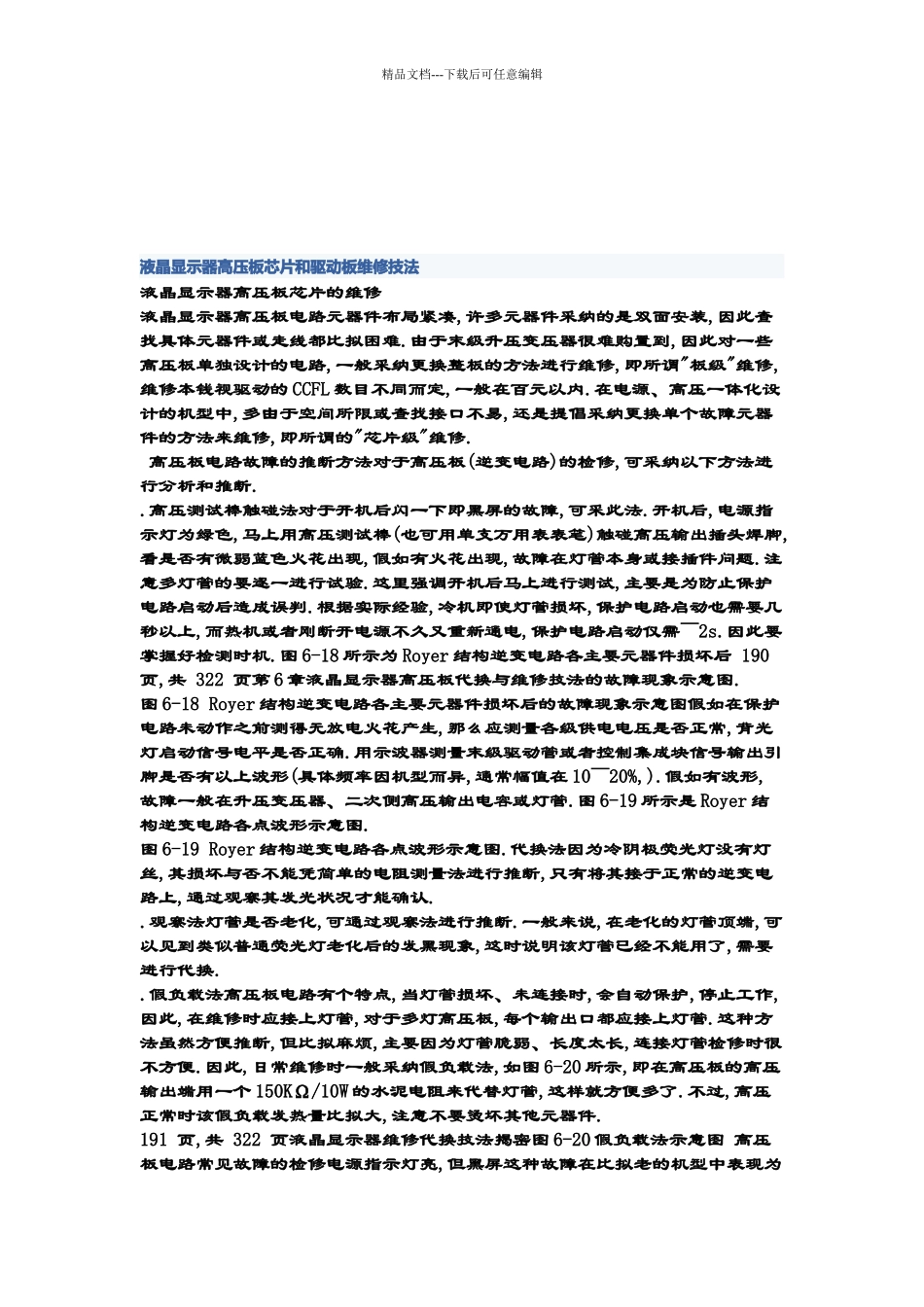

精品文档---下载后可任意编辑 液晶显示器高压板芯片和驱动板维修技法液晶显示器高压板芯片的维修液晶显示器高压板电路元器件布局紧凑,许多元器件采纳的是双面安装,因此查找具体元器件或走线都比拟困难
由于末级升压变压器很难购置到,因此对一些高压板单独设计的电路,一般采纳更换整板的方法进行维修,即所谓"板级"维修,维修本钱视驱动的 CCFL 数目不同而定,一般在百元以内
在电源、高压一体化设计的机型中,多由于空间所限或查找接口不易,还是提倡采纳更换单个故障元器件的方法来维修,即所谓的"芯片级"维修
高压板电路故障的推断方法对于高压板(逆变电路)的检修,可采纳以下方法进行分析和推断
高压测试棒触碰法对于开机后闪一下即黑屏的故障,可采此法
开机后,电源指示灯为绿色,马上用高压测试棒(也可用单支万用表表笔)触碰高压输出插头焊脚,看是否有微弱蓝色火花出现,假如有火花出现,故障在灯管本身或接插件问题
注意多灯管的要逐一进行试验
这里强调开机后马上进行测试,主要是为防止保护电路启动后造成误判
根据实际经验,冷机即使灯管损坏,保护电路启动也需要几秒以上,而热机或者刚断开电源不久又重新通电,保护电路启动仅需～2s
因此要掌握好检测时机
图 6-18 所示为 Royer 结构逆变电路各主要元器件损坏后 190 页,共 322 页第 6 章液晶显示器高压板代换与维修技法的故障现象示意图
图 6-18 Royer 结构逆变电路各主要元器件损坏后的故障现象示意图假如在保护电路未动作之前测得无放电火花产生,那么应测量各级供电电压是否正常,背光灯启动信号电平是否正确
用示波器测量末级驱动管或者控制集成块信号输出引脚是否有以上波形(具体频率因机型而异,通常幅值在 10～20%,)
假如有波形,故障一般在升压变压器、二次侧高压输出电容或灯管
图 6-19 所示是 Royer 结构逆变电路各点波形示意图
