电力拖动课后思考题

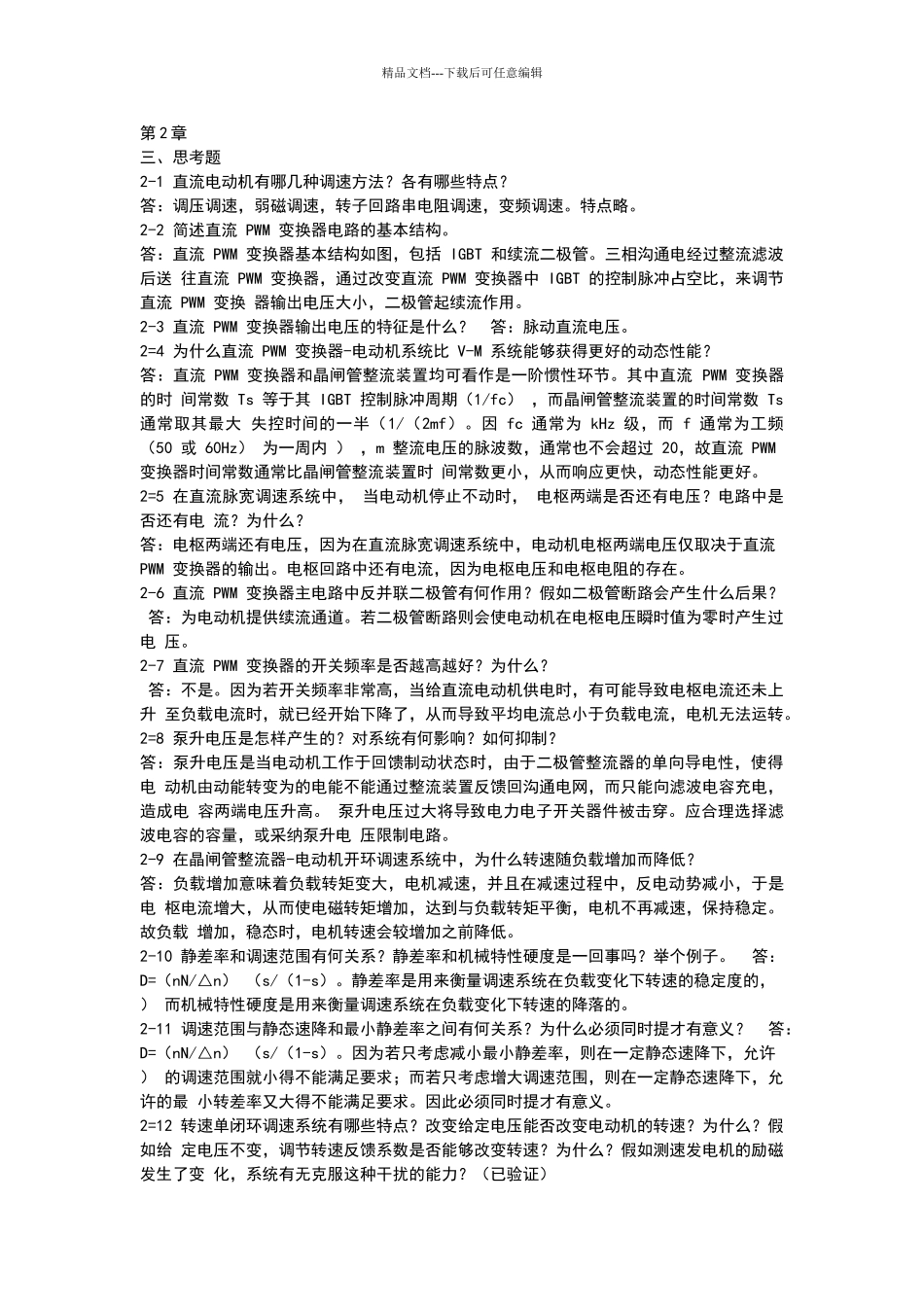

精品文档---下载后可任意编辑第 2 章 三、思考题 2-1 直流电动机有哪几种调速方法？各有哪些特点？ 答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。特点略。 2-2 简述直流 PWM 变换器电路的基本结构。 答：直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。三相沟通电经过整流滤波后送 往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换 器输出电压大小，二极管起续流作用。 2-3 直流 PWM 变换器输出电压的特征是什么？ 答：脉动直流电压。 2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能？ 答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。其中直流 PWM 变换器的时 间常数 Ts 等于其 IGBT 控制脉冲周期（1/fc） ，而晶闸管整流装置的时间常数 Ts 通常取其最大 失控时间的一半（1/（2mf）。因 fc 通常为 kHz 级，而 f 通常为工频（50 或 60Hz） 为一周内 ） ，m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时 间常数更小，从而响应更快，动态性能更好。 2=5 在直流脉宽调速系统中， 当电动机停止不动时， 电枢两端是否还有电压？电路中是否还有电 流？为什么？ 答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。电枢回路中还有电流，因为电枢电压和电枢电阻的存在。 2-6 直流 PWM 变换器主电路中反并联二极管有何作用？假如二极管断路会产生什么后果？ 答：为电动机提供续流通道。若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电 压。 2-7 直流 PWM 变换器的开关频率是否越高越好？为什么？ 答：不是。因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升 至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。2=8 泵升电压是怎样产生的？对系统有何影响？如何抑制？ 答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电 动机由动能转变为的电能不能通过整流装置反馈回沟通电网，而只能向滤波电容充电，造成电 容两端电压升高。 泵升电压过大将导致电力电子开关器件被击穿。应合理选择滤波电容的容量，或采纳泵升电 压限制电路。 2-9 在晶闸管整流器-电动...
