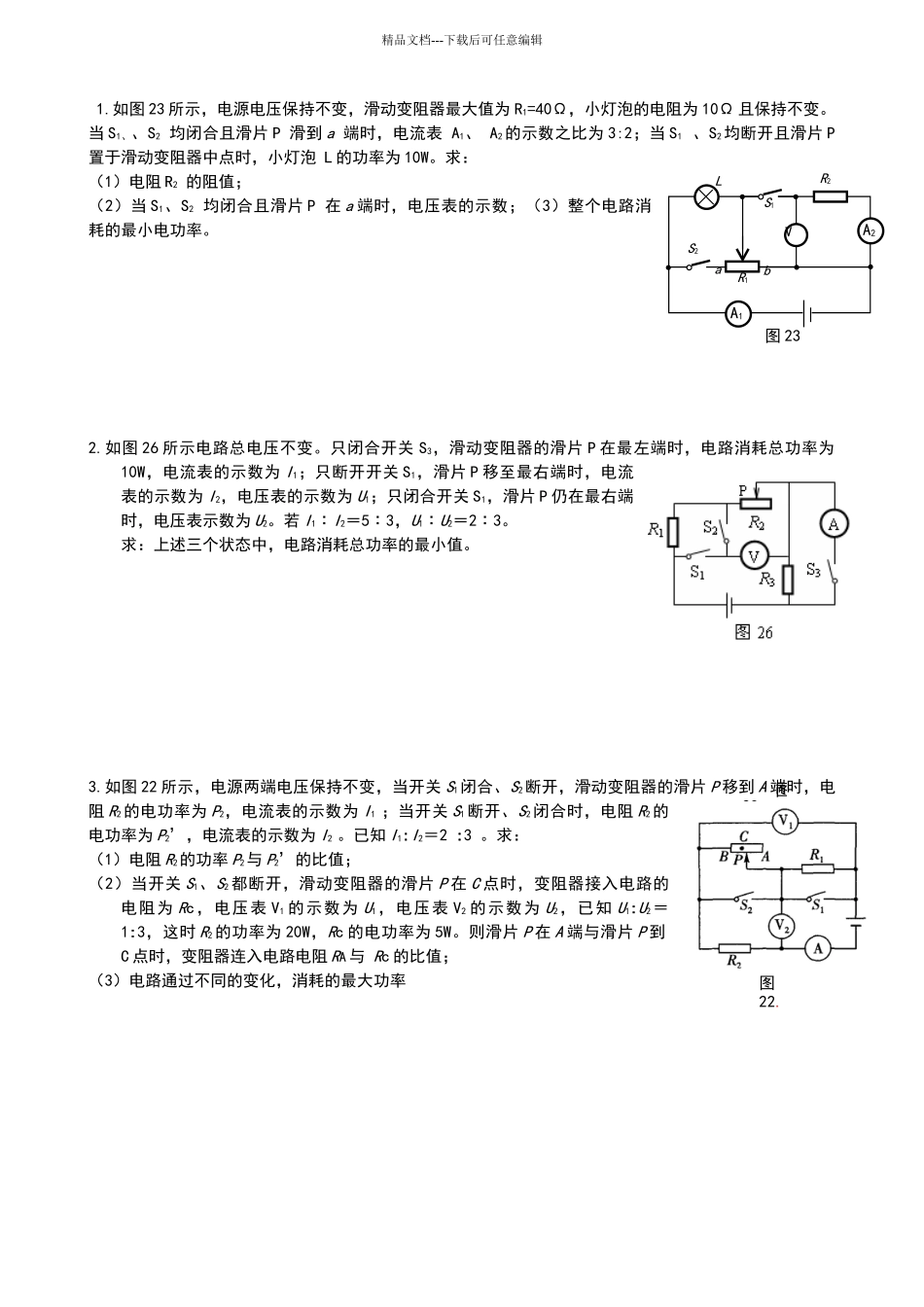

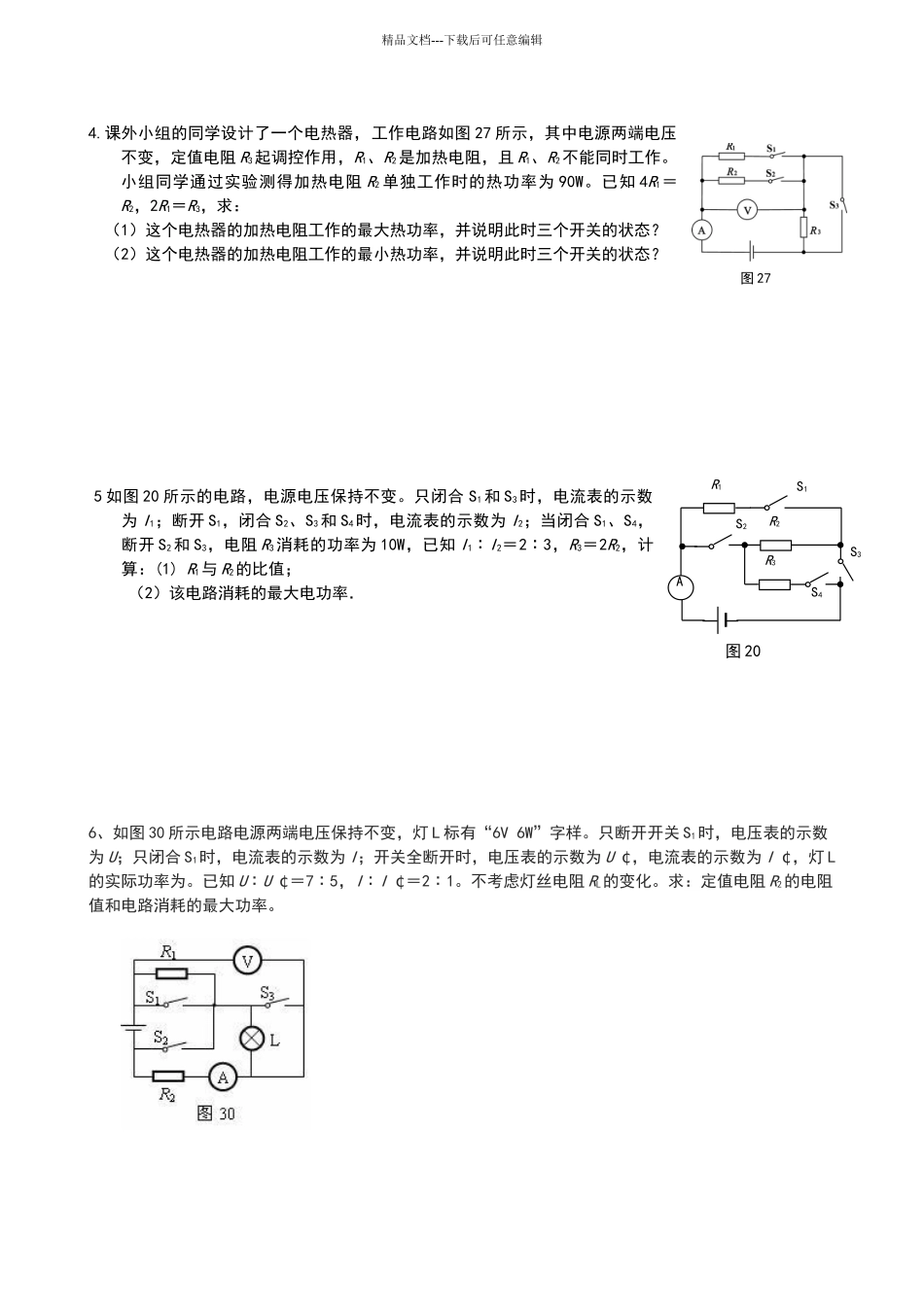

精品文档---下载后可任意编辑1.如图 23 所示，电源电压保持不变，滑动变阻器最大值为 R1=40Ω，小灯泡的电阻为 10Ω 且保持不变。当 S1、、S2 均闭合且滑片 P 滑到 a 端时，电流表 A1、 A2的示数之比为 3:2；当 S1 、S2均断开且滑片 P置于滑动变阻器中点时，小灯泡 L 的功率为 10W。求：（1）电阻 R2 的阻值；（2）当 S1、S2 均闭合且滑片 P 在 a 端时，电压表的示数；（3）整个电路消耗的最小电功率。2.如图 26 所示电路总电压不变。只闭合开关 S3，滑动变阻器的滑片 P 在最左端时，电路消耗总功率为10W，电流表的示数为 I1；只断开开关 S1，滑片 P 移至最右端时，电流表的示数为 I2，电压表的示数为 U1；只闭合开关 S1，滑片 P 仍在最右端时，电压表示数为 U2。若 I1∶I2＝5∶3，U1∶U2＝2∶3。求：上述三个状态中，电路消耗总功率的最小值。3.如图 22 所示，电源两端电压保持不变，当开关 S1闭合、S2断开，滑动变阻器的滑片 P 移到 A 端时，电阻 R2的电功率为 P2，电流表的示数为 I1 ；当开关 S1断开、S2闭合时，电阻 R2的电功率为 P2’，电流表的示数为 I2 。已知 I1:I2＝2 :3 。求：（1）电阻 R2的功率 P2与 P2’的比值；（2）当开关 S1、S2 都断开，滑动变阻器的滑片 P 在 C 点时，变阻器接入电路的电阻为 Rc，电压表 V1 的示数为 U1，电压表 V2 的示数为 U2，已知 U1:U2＝1:3，这时 R2的功率为 20W，Rc 的电功率为 5W。则滑片 P 在 A 端与滑片 P 到C 点时，变阻器连入电路电阻 RA 与 Rc 的比值；（3）电路通过不同的变化，消耗的最大功率图23图22.图 23a VA1A2S1S2R2R1Lb 精品文档---下载后可任意编辑4.课外小组的同学设计了一个电热器，工作电路如图 27 所示，其中电源两端电压不变，定值电阻 R3起调控作用，R1、R2是加热电阻，且 R1、R2不能同时工作。小组同学通过实验测得加热电阻 R2 单独工作时的热功率为 90W。已知 4R1＝R2，2R1＝R3，求：（1）这个电热器的加热电阻工作的最大热功率，并说明此时三个开关的状态？ （2）这个电热器的加热电阻工作的最小热功率，并说明此时三个开关的状态？ 5 如图 20 所示的电路，电源电压保持不变。只闭合 S1和 S3时，电流表的示数为 I1；断开 S1，闭合 S2、S3和 S4时，电流表的示数为 I2；当闭合 S1、S4，断开 S2和 S3，电阻 R3消耗的功率为 10W，已知 I1∶I2＝2∶3...
