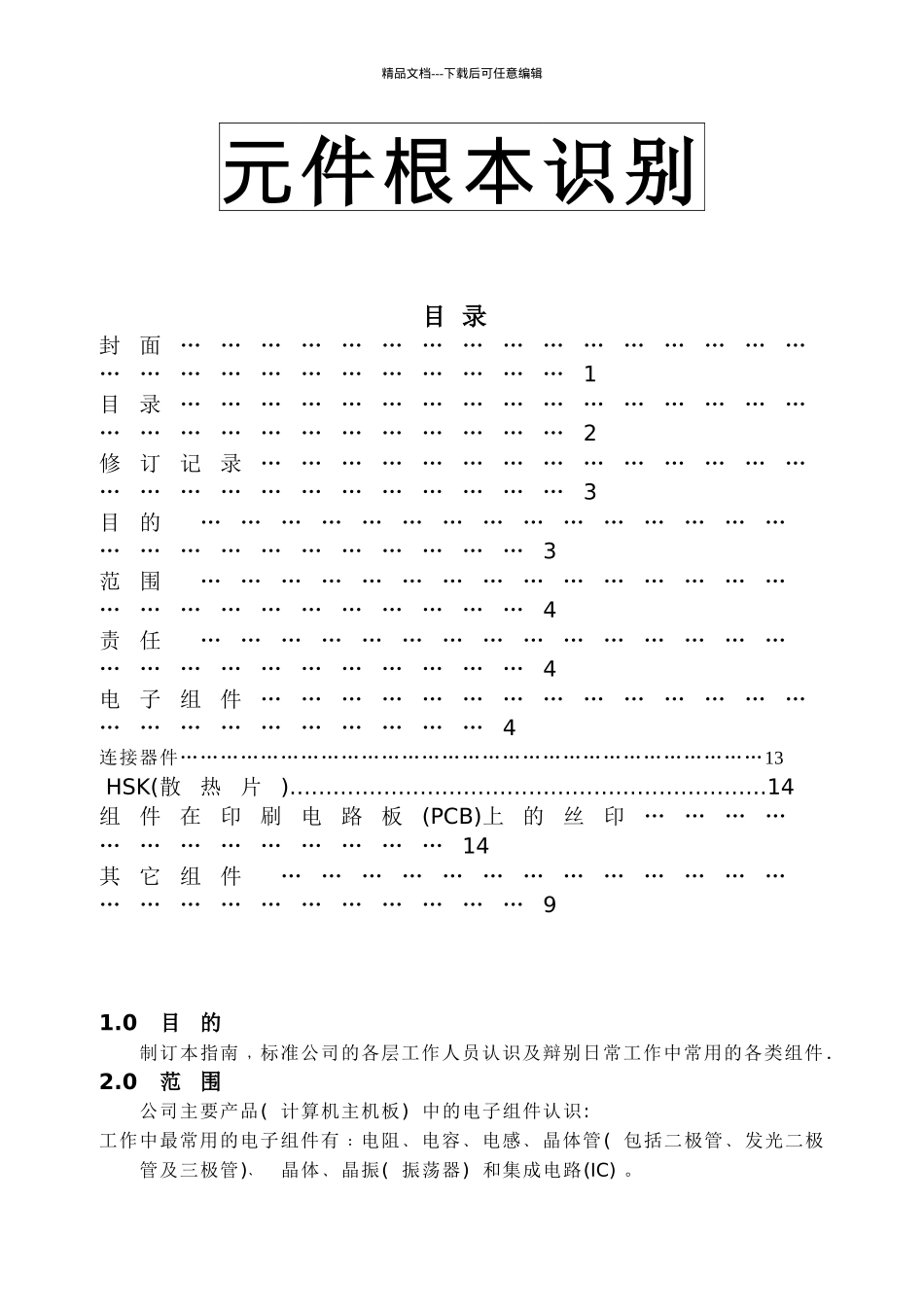

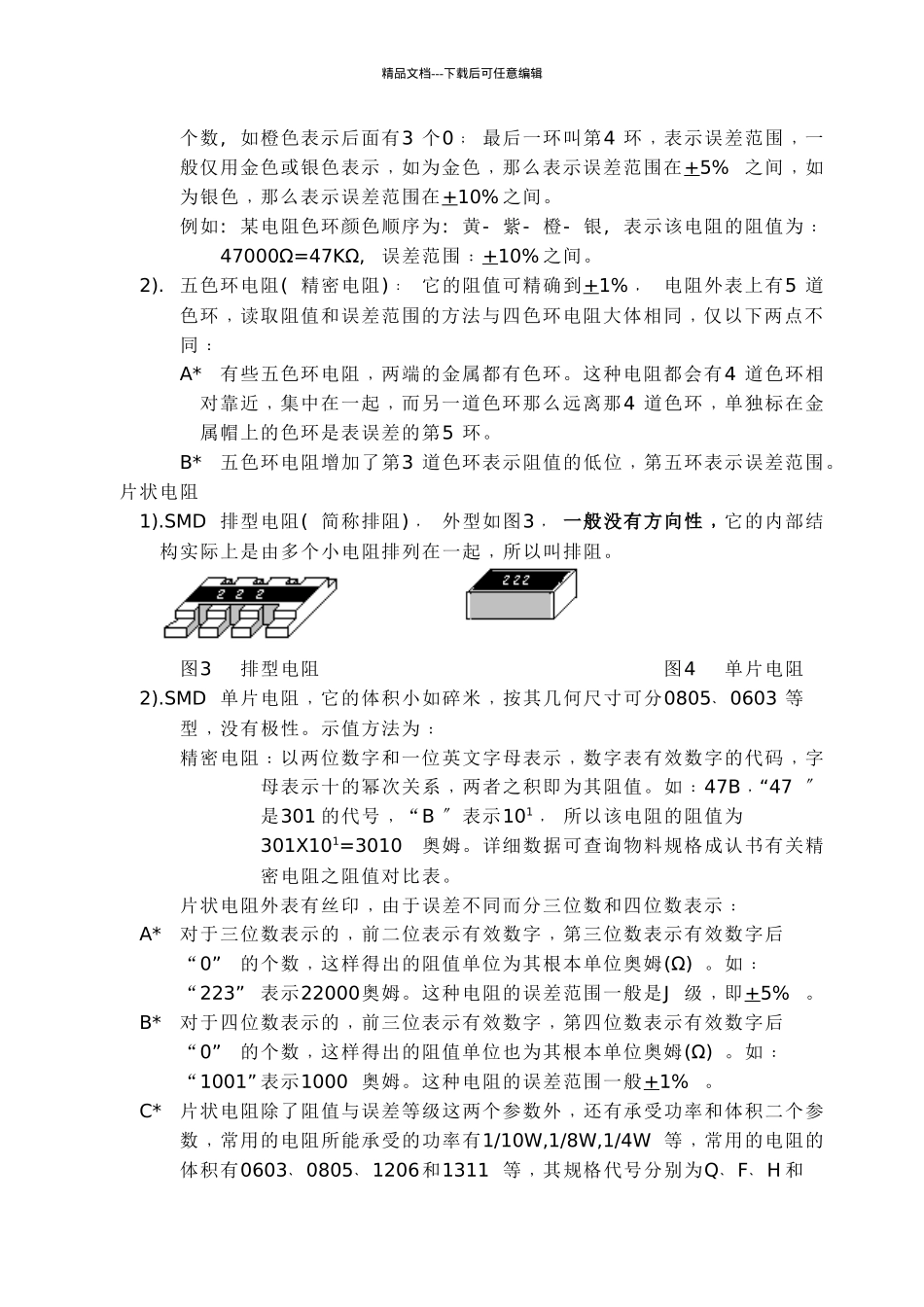

精品文档---下载后可任意编辑元件根本识别目 录封面…………………………………………………………………………1目录…………………………………………………………………………2修订记录……………………………………………………………………3目的 ……………………………………………………………………3范围 ……………………………………………………………………4责任 ……………………………………………………………………4电子组件………………………………………………………………4连接器件……………………………………………………………………………13 HSK(散热片)…………………………………………………………14组件在印刷电路板(PCB)上的丝印…………………………………14其它组件 ………………………………………………………………91.0 目的制订本指南﹐标准公司的各层工作人员认识及辩别日常工作中常用的各类组件．2.0 范围公司主要产品( 计算机主机板) 中的电子组件认识:工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管( 包括二极管﹑发光二极管及三极管)﹑ 晶体﹑晶振( 振荡器) 和集成电路(IC) 。精品文档---下载后可任意编辑2.2 连接器件主要有﹕插槽﹑插针﹑插座等。2.3 其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学习并应掌握以下根底知识或内容﹕A) 从外观就能看出该组件的种类﹐名称以及是否有极性( 方向性) 。B) 从组件外表的标记就能读出该组件的容量﹐允许误差范围等参数。C) 能辩识各类组件在线路板上的丝印图。D) 知道在作业过程中不同组件需注意的事项。3.2 本指南由QE 科负责编制;4.0 电子组件4.1 电阻电阻用“R 〞表示﹐它的根本单位是奥姆(Ω)1MΩ( 兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。 色环电阻色环电阻的外观如图示﹕图1 五色环电阻 图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字( 其中金色和银色表误差)﹕颜 色棕红橙黄绿蓝紫灰白黑金银代表数字1234567890+5%+10%我们常用的色环电阻有四色环电阻( 如图2)和五色环电阻( 如图1)﹕1).四色环电阻( 普通电阻)﹕ 电阻外表上有四道色环﹕这四道环﹐首先是要分出哪...
