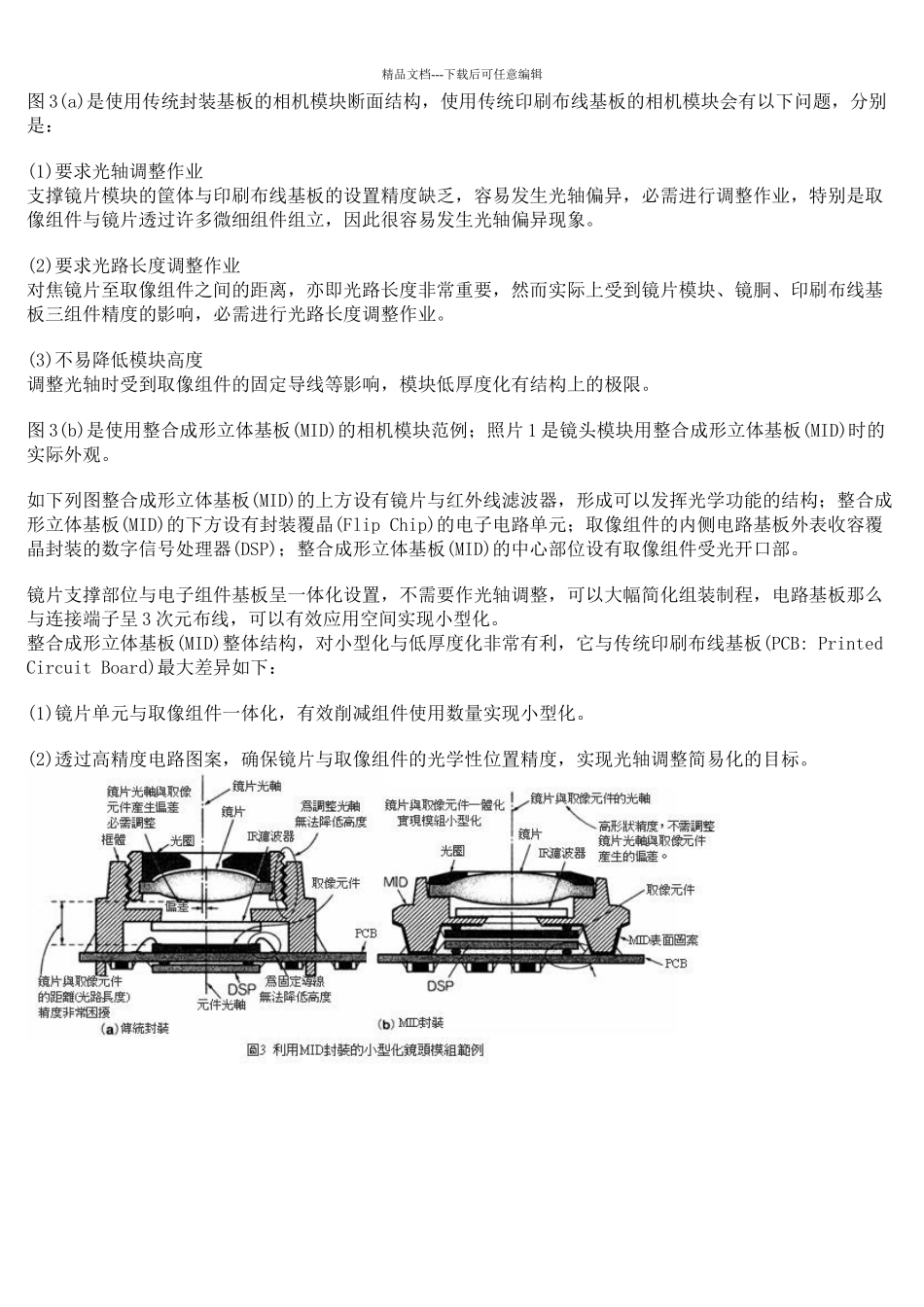

精品文档---下载后可任意编辑电子组件立体封装技术最近几年应用现金支付功能、行动 数字电视(One Segment)收讯功能、GPS 定位功能、触感式电子游乐器功能的携带型数字电子终端机器急遽高性能化,这类电子机器大多要求轻巧、小型、薄型化,然而构成电子电路的玻璃环氧树脂基板,与可挠曲基板等印刷布线基板,只允许在 最近几年应用现金支付功能、行动 数字电视(One Segment)收讯功能、GPS 定位功能、触感式电子游乐器功能的携带型数字电子终端机器急遽高性能化,这类电子机器大多要求轻巧、小型、薄型化,然而构成电子电路的玻璃环氧树脂基板,与可挠曲基板等印刷布线基板,只允许在上、下面作平面性电子组件封装,面临高功能化市场要求时,传统封装技术已经出现小型、薄型化的物理极限。在此背景下射出成形整合组件(MID: Molded Interconnect Devices,以下简称为整合成形立体基板)的应用与开展,立即成为全球注目的焦点。整合成形立体基板(MID)是在树脂材质射出成形组件外表制作铜箔图案,接着将电子组件高密度封装在铜箔图案外表,形成所谓屡次元封装模块,大幅缩减电子电路的外形尺寸,有效提高封装精度。开展经纬如图 1 所示整合成形立体基板(MID)利用模具制作陶瓷或是树脂射出成形组件,接着在成型组件外表制作铜箔图案,由于此机构整合机械特性与印刷电路导线基板电气特性,因此可以削减功能复合化与电子组件小型化时,引发的模块组件数量以及电路模块基板组立的作业时数。传统印刷电路导线基板通常是在上、下或是基板内部封装电子组件,假如改用整合成形立体基板(MID),就可以在理想位置高精度、屡次元封装电子组件,同时还可以有效抑制电气性噪讯对周围环境的影响。 整合成形立体基板(MID)对医疗机器的小型化也很有奉献,例如鼻腔型医疗用相机、一次丢弃型吞服胶囊相机,都可以减轻病患就诊时的痛苦。一般认为未来高辉度 LED 照明市场,与车用照明灯具可望大幅成长,高辉度 LED 封装要求高散热、高反射、长寿命等根本特性。由于整合成形立体基板(MID)可以在高散热陶瓷外表制作图案,具有极高的形状自由度,因此它的未来应用备受高度期待。精品文档---下载后可任意编辑目前已经有用化的人体传感器,透过屡次元电子组件的封装实现小型化宿愿,未来假如应用在其它领域,例如应用在感测人体的点灯照明系统,可望获得减碳、省能源等多重效果。随着汽车电子化的开展,各种传感器的使用数量急遽增加,典型的加速、温/湿度、压力...
