电工电子教案

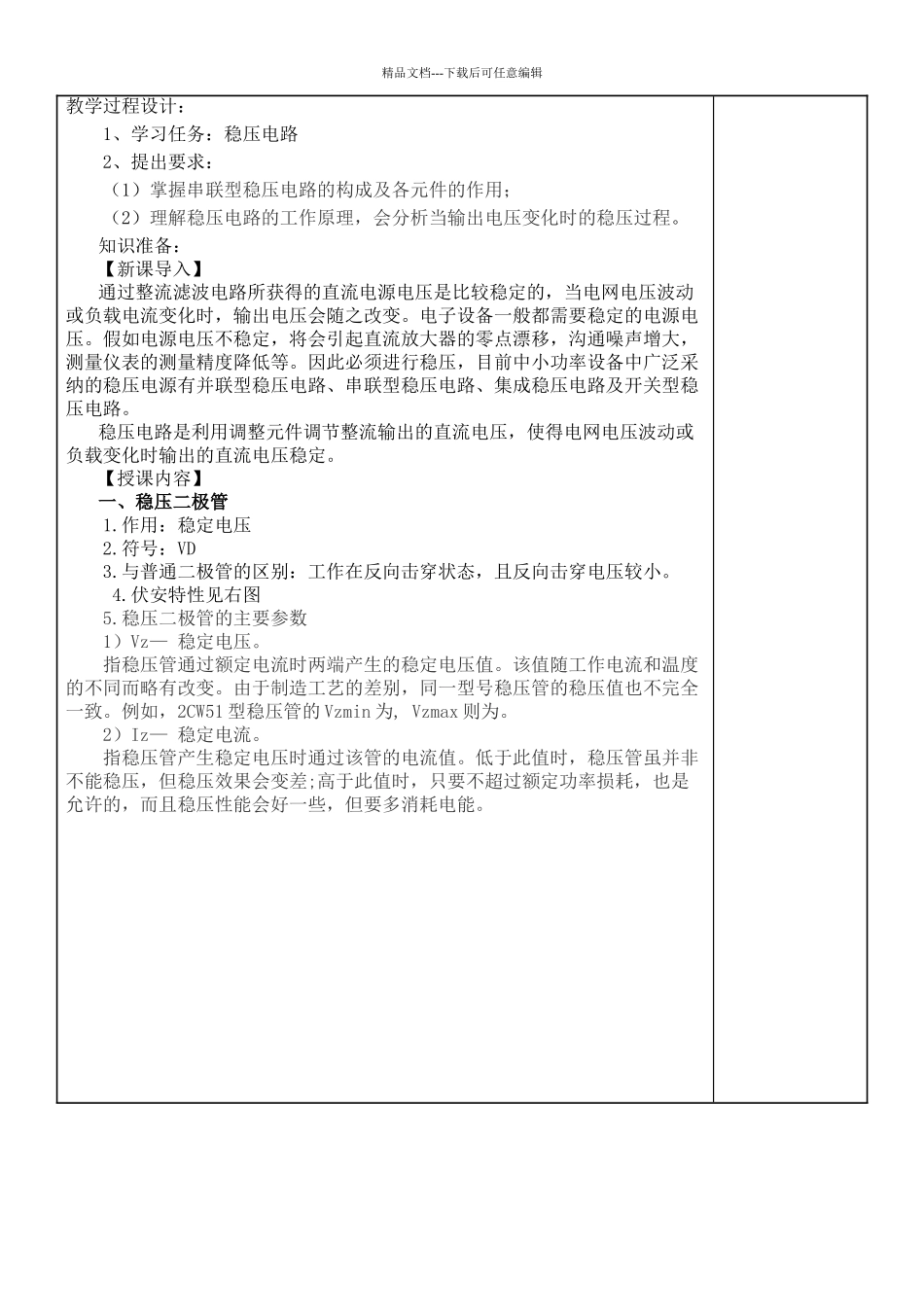

精品文档---下载后可任意编辑学期课次课时班级2024 机电3+2周次日期上课地点教学实施资讯示范小组讨论计划或项目实施实验实习实训√学习情境名称稳压电路能力目标1、掌握串联型稳压电路的构成及各元件的作用；2、会分析当输出电压变化时的稳压过程。知识目标1、掌握串联型稳压电路的构成及各元件的作用；2、理解稳压电路的工作原理，会分析当输出电压变化时的稳压过程。教学资源教材、学习资料教学方法讨论法考核与评价老师评价作业教研室主任意见：签字：日期：课程学习指导意见老 师 授 课 教 案精品文档---下载后可任意编辑教学过程设计： 1、学习任务：稳压电路2、提出要求：（1）掌握串联型稳压电路的构成及各元件的作用；（2）理解稳压电路的工作原理，会分析当输出电压变化时的稳压过程。知识准备：【新课导入】通过整流滤波电路所获得的直流电源电压是比较稳定的，当电网电压波动或负载电流变化时，输出电压会随之改变。电子设备一般都需要稳定的电源电压。假如电源电压不稳定，将会引起直流放大器的零点漂移，沟通噪声增大，测量仪表的测量精度降低等。因此必须进行稳压，目前中小功率设备中广泛采纳的稳压电源有并联型稳压电路、串联型稳压电路、集成稳压电路及开关型稳压电路。稳压电路是利用调整元件调节整流输出的直流电压，使得电网电压波动或负载变化时输出的直流电压稳定。【授课内容】一、稳压二极管1.作用：稳定电压2.符号：VD3.与普通二极管的区别：工作在反向击穿状态，且反向击穿电压较小。 4.伏安特性见右图5.稳压二极管的主要参数 1）Vz— 稳定电压。 指稳压管通过额定电流时两端产生的稳定电压值。该值随工作电流和温度的不同而略有改变。由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。例如，2CW51 型稳压管的 Vzmin 为, Vzmax 则为。 2）Iz— 稳定电流。 指稳压管产生稳定电压时通过该管的电流值。低于此值时，稳压管虽并非不能稳压，但稳压效果会变差;高于此值时，只要不超过额定功率损耗，也是允许的，而且稳压性能会好一些，但要多消耗电能。 精品文档---下载后可任意编辑老 师 授 课 教 案3）Rz— 动态电阻。 指稳压管两端电压变化与电流变化的比值。该比值随工作电流的不同而改变，一般胜作电流愈大，动态电阻则愈小。例如，2CW7C 稳压管的工作电流为5mA 时，Rz 为 18Ω;工作电流为 1OmA 时，Rz 为 8Ω;为 20mA 时，Rz 为 2Ω ; > 20mA 则基本维持此数值。...
