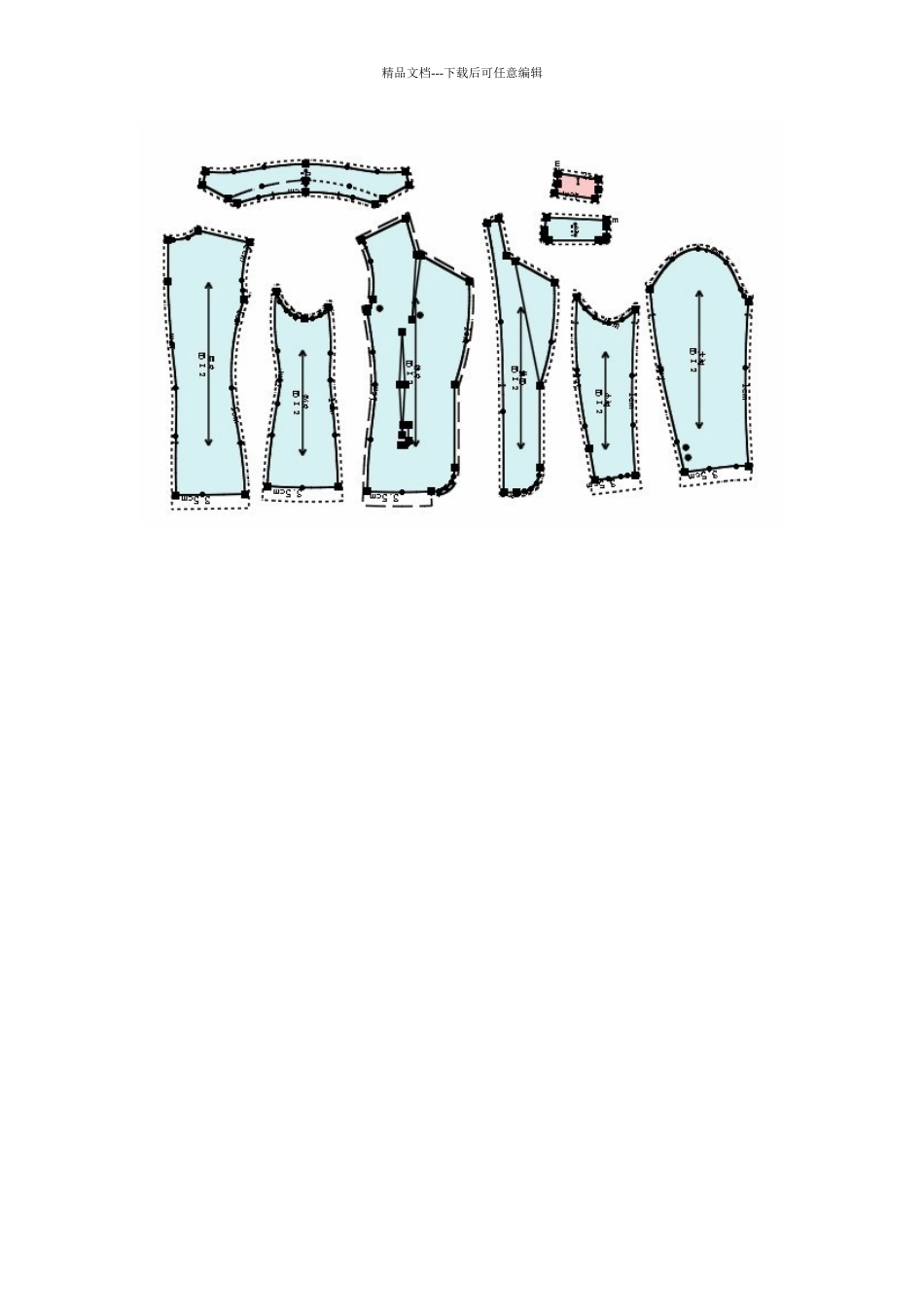

精品文档---下载后可任意编辑 男式三开身女西装 尺寸: 步骤:(一)进行原型的修正:1 后片肩省量的 1/3 合并,剪开袖窿,分散合并的省量,订正肩线、袖窿线。2 从前中心线的胸围处剪开到 BP 点。在前颈点处于原型的撇势为 0.7cm,合并胸省量3.与前中心线平行画出 2.5cm 为叠门,并垂直画到下摆,成为前止口线。4.领口宽:前后都在颈侧点剪掉 0.5cm,重新画顺领口弧线.5.肩端:作为垫肩量在前后各追加 0.5cm,与颈侧点连接,画直线。6.臀围线 HL,下摆往上 13cm(二)平驳领1.定翻折线:在原型的领口线的 1/3 位置画一条与肩线平行的线为 2.5cm 作为前底领宽,与翻折点连线为翻折线。2.串口线:距离前肩 3cm 处取点,与前领口向下 5cm 处连线,为串口线。根据图中所给数据画出平驳领。前片下摆的调整圆顺 袋盖设计: 部 位 尺寸号型衣长腰围胸围袖长袖口肩宽160/84A--M 码6885101552640档 差2441精品文档---下载后可任意编辑袖子设计:1.在原型基础上将前片的省合并: 2 设立袖山高: 3 做出袖窿弧线: 4 做小袖的分割线:(1) (2) (3) (4)5 做小袖的袖窿弧线 6 开大小袖完成图: 衩:最终纸样:最小纸样为上袋 1 片,第二小纸样为袋盖 2 片,前片、侧片、后片、挂面、小袖、大袖各两片,领面 1 片,共 16 片。精品文档---下载后可任意编辑精品文档---下载后可任意编辑 职业装尺寸:步骤:1,.进行原型的修改: 2 领子:(1)腋下 5cm 处, (2)将袖窿省转到腋下 3:省道、袋子等数据(左图)部 位 尺 寸号型衣长胸围肩宽前腰节长领大袖长袖口155/80A559039160/84A57943940405513165/88A599841170/92A61102425714精品文档---下载后可任意编辑 (1):后片省道由原型省道进行做垂线和 调整。 (2)其他省道根据所给数据进行。 3 衣片: 4 袖子:(1) (2)根据原型袖进行。袖叉数据 改变。 (3) (4) (5)大袖、小袖纸样精品文档---下载后可任意编辑最终纸样:后片、后侧、前片、挂面、大袖、小袖、袋盖各 2 片,领面 1 片,一共 15 片。(红色即为袋盖)精品文档---下载后可任意编辑精品文档---下载后可任意编辑
