教案——网络拓扑结构

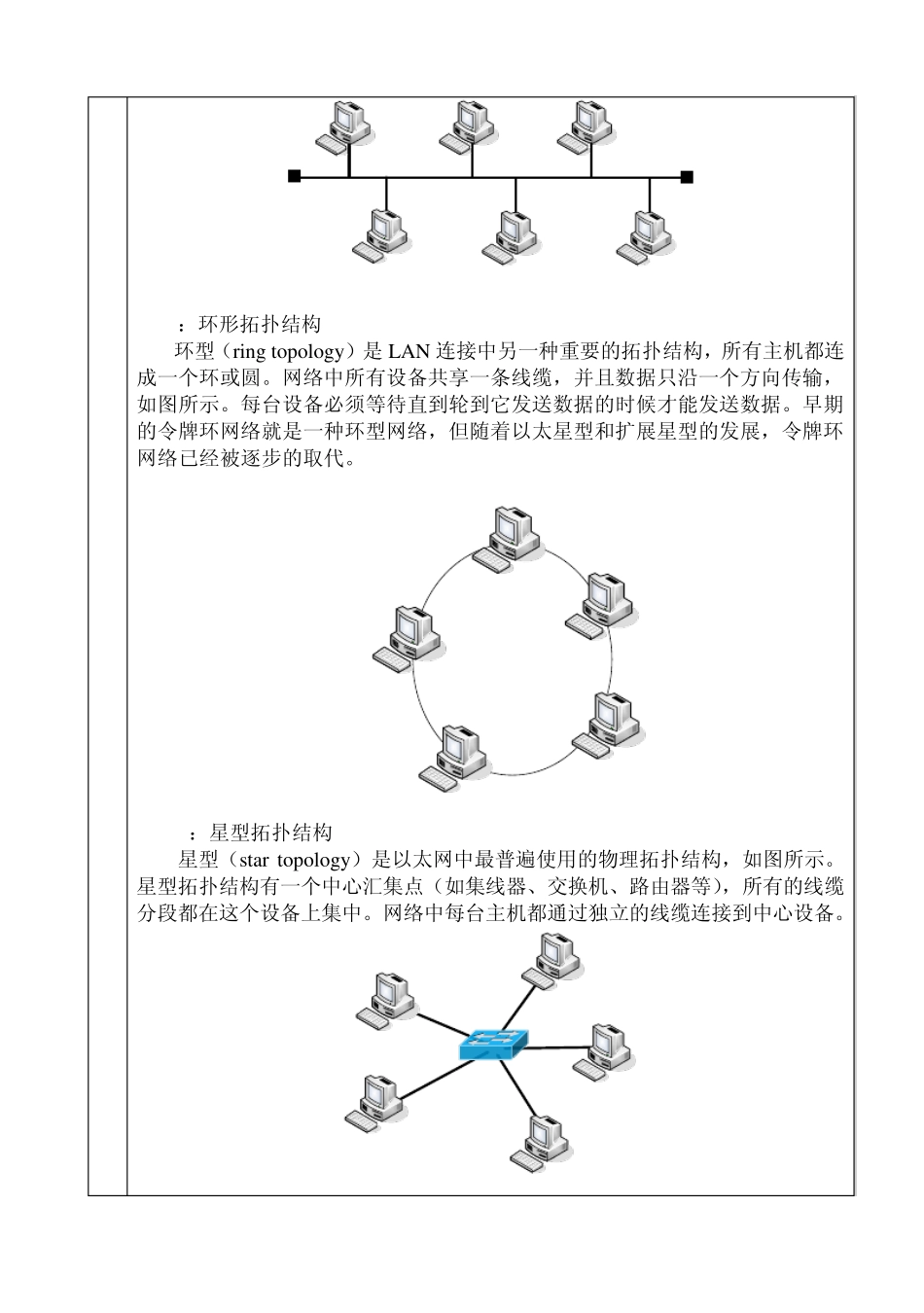

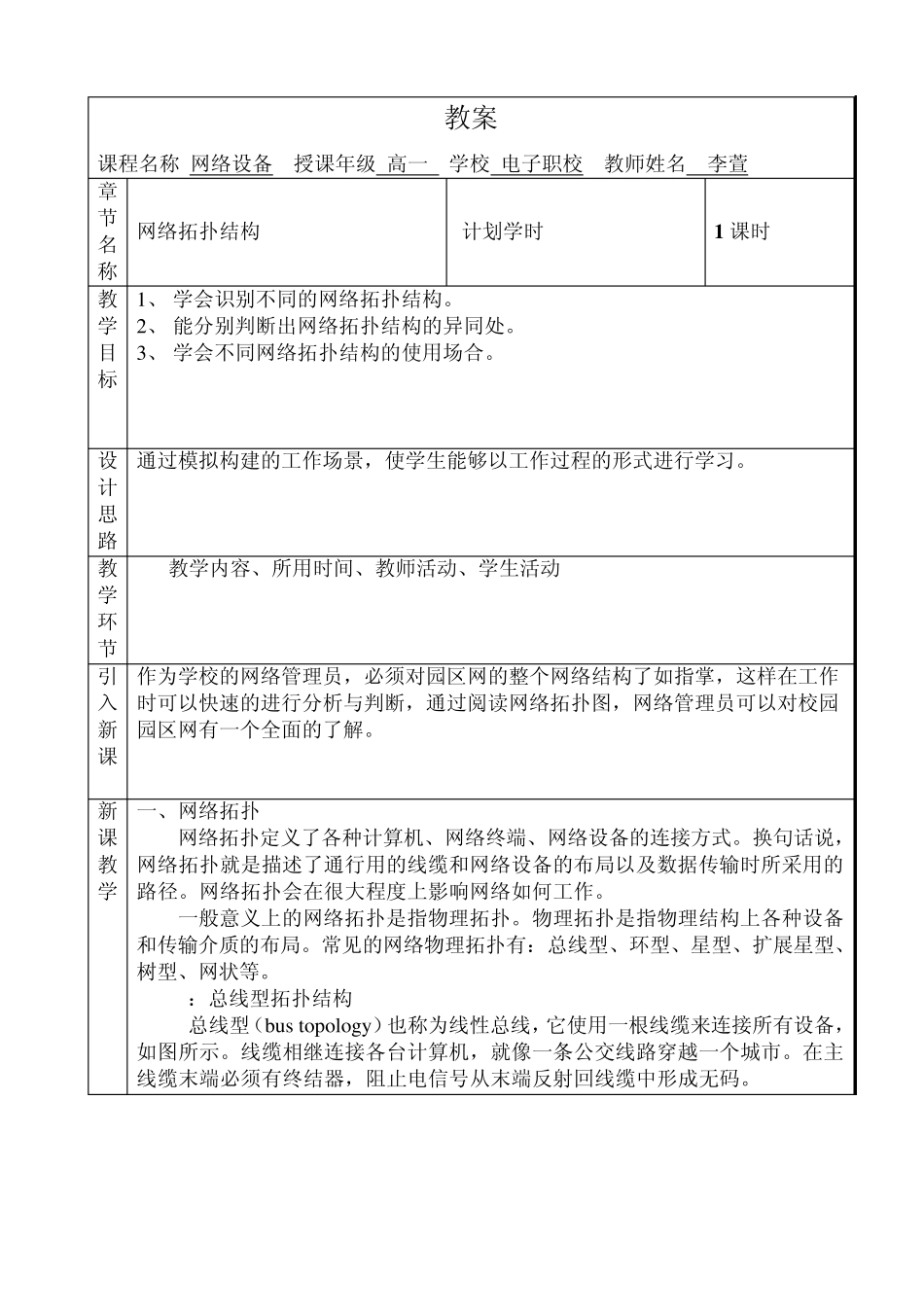

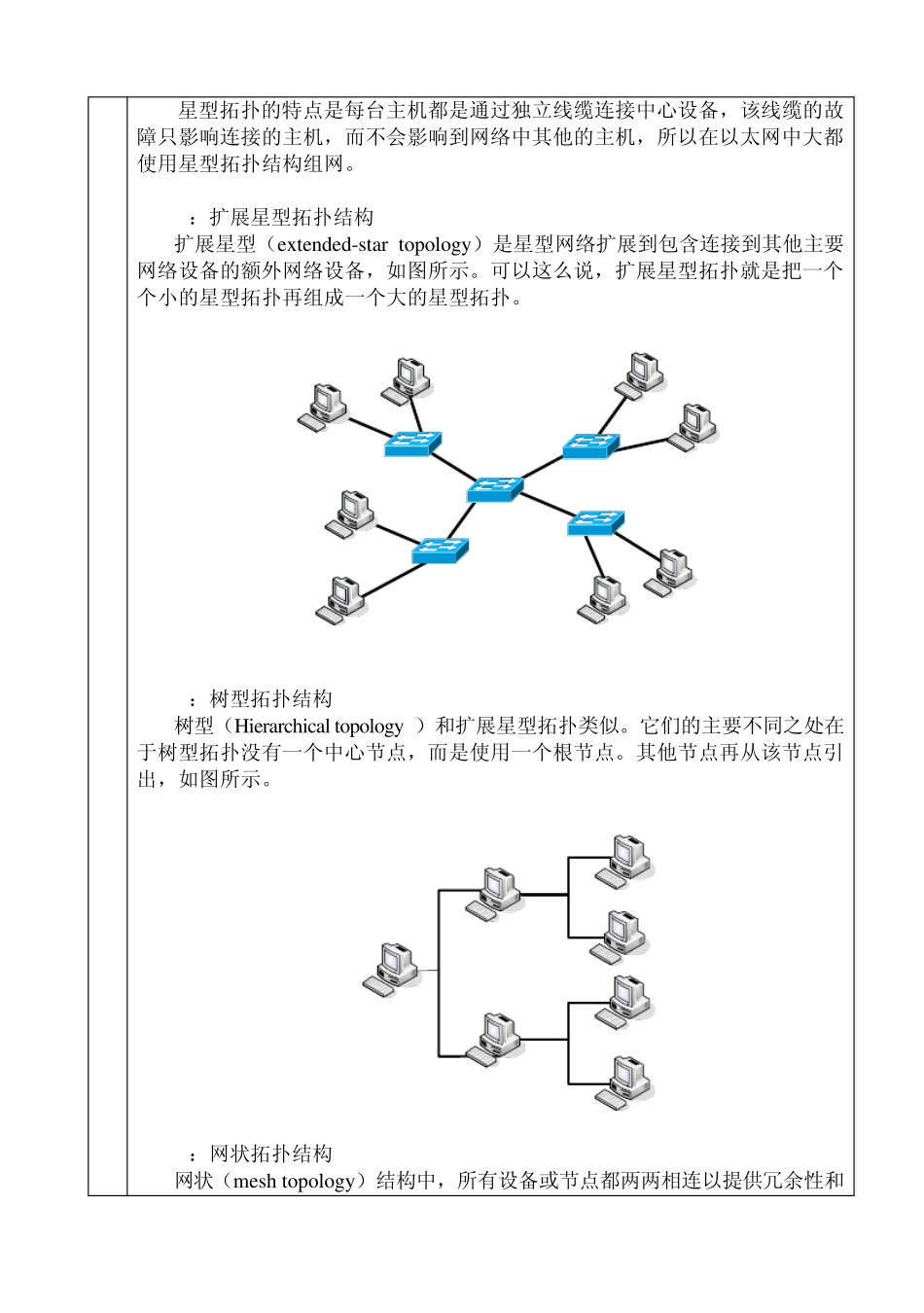

教案 课程名称 网络设备 授课年级 高一 学校 电子职校 教师姓名 李萱 章节名称 网络拓扑结构 计划学时 1 课时 教学目标 1、 学会识别不同的网络拓扑结构。 2、 能分别判断出网络拓扑结构的异同处。 3、 学会不同网络拓扑结构的使用场合。 设计思路 通过模拟构建的工作场景，使学生能够以工作过程的形式进行学习。 教学环节 教学内容、所用时间、教师活动、学生活动 引入新课 作为学校的网络管理员，必须对园区网的整个网络结构了如指掌，这样在工作时可以快速的进行分析与判断，通过阅读网络拓扑图，网络管理员可以对校园园区网有一个全面的了解。 新课教学 一、网络拓扑 网络拓扑定义了各种计算机、网络终端、网络设备的连接方式。换句话说，网络拓扑就是描述了通行用的线缆和网络设备的布局以及数据传输时所采用的路径。网络拓扑会在很大程度上影响网络如何工作。 一般意义上的网络拓扑是指物理拓扑。物理拓扑是指物理结构上各种设备和传输介质的布局。常见的网络物理拓扑有：总线型、环型、星型、扩展星型、树型、网状等。 1：总线型拓扑结构 总线型（bu s topology ）也称为线性总线，它使用一根线缆来连接所有设备，如图所示。线缆相继连接各台计算机，就像一条公交线路穿越一个城市。在主线缆末端必须有终结器，阻止电信号从末端反射回线缆中形成无码。 2：环形拓扑结构 环型（ring topology ）是LAN 连接中另一种重要的拓扑结构，所有主机都连成一个环或圆。网络中所有设备共享一条线缆，并且数据只沿一个方向传输，如图所示。每台设备必须等待直到轮到它发送数据的时候才能发送数据。早期的令牌环网络就是一种环型网络，但随着以太星型和扩展星型的发展，令牌环网络已经被逐步的取代。 3：星型拓扑结构 星型（star topology ）是以太网中最普遍使用的物理拓扑结构，如图所示。星型拓扑结构有一个中心汇集点（如集线器、交换机、路由器等），所有的线缆分段都在这个设备上集中。网络中每台主机都通过独立的线缆连接到中心设备。 星型拓扑的特点是每台主机都是通过独立线缆连接中心设备，该线缆的故障只影响连接的主机，而不会影响到网络中其他的主机，所以在以太网中大都使用星型拓扑结构组网。 4：扩展星型拓扑结构 扩展星型（ex tended-star topology ）是星型网络扩展到包含连接到其他主要网络设备的额外网络设备，如图所示。可以这么说，扩展星型拓扑就是把一个个小的星型拓扑再组成...
