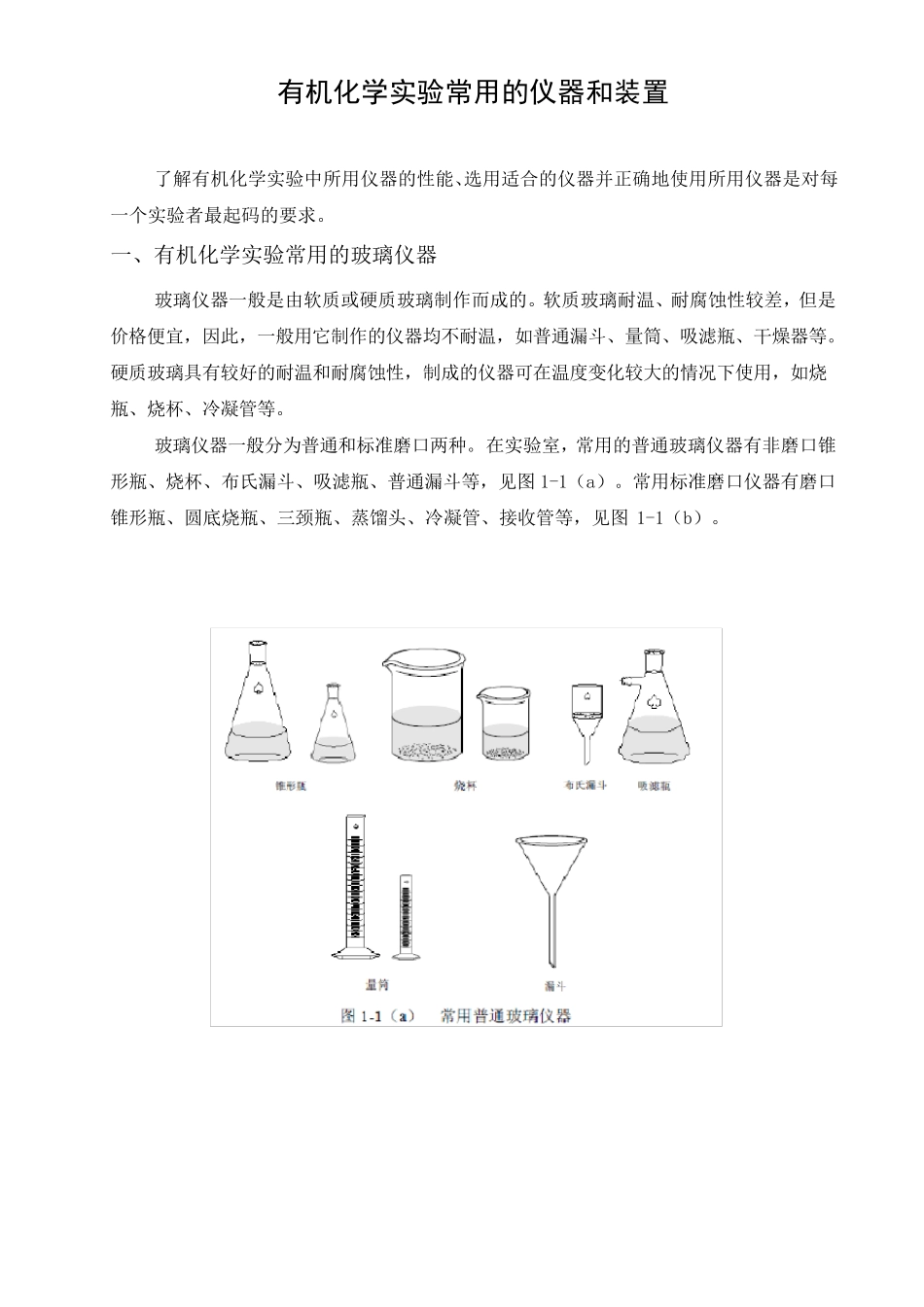

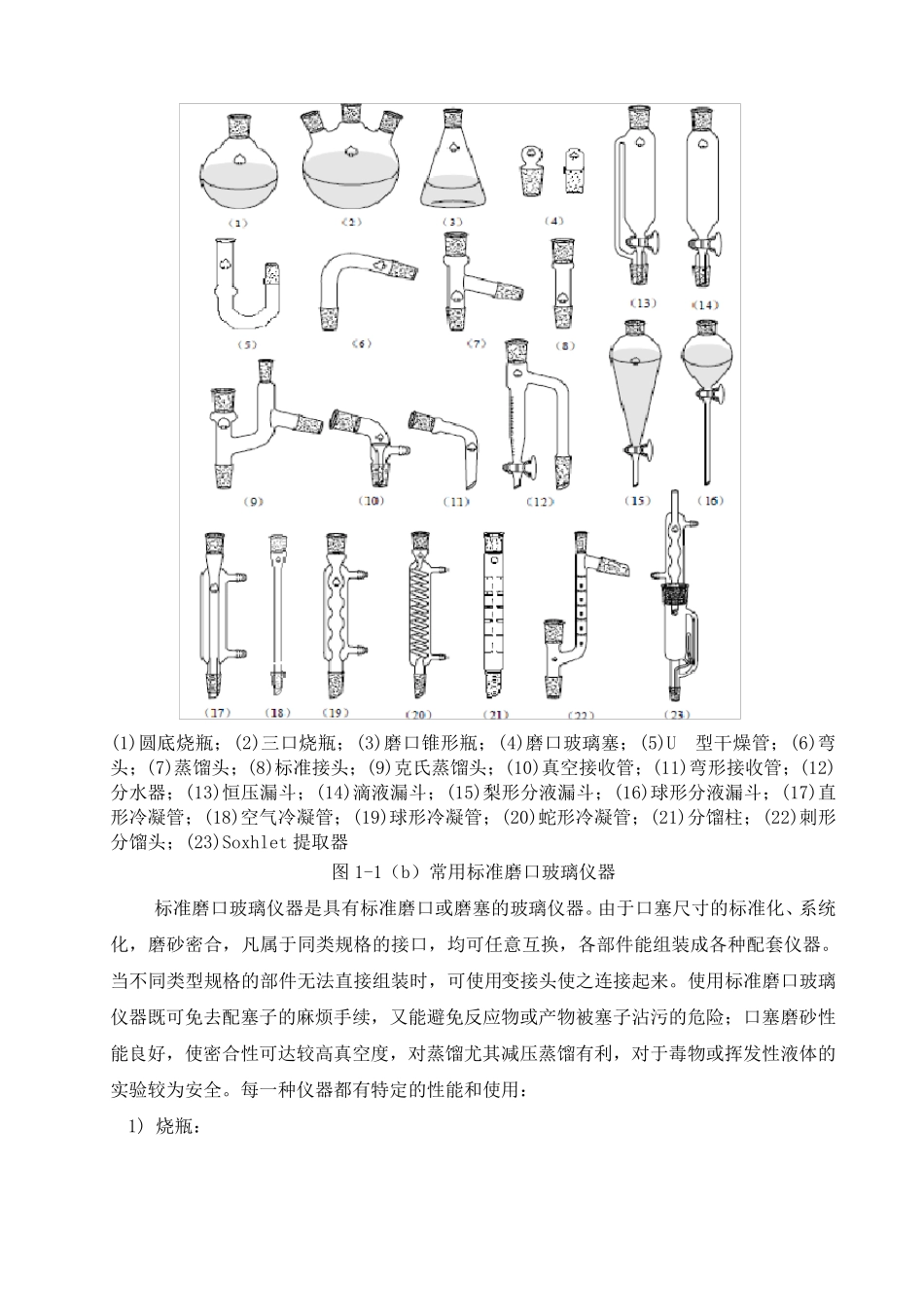

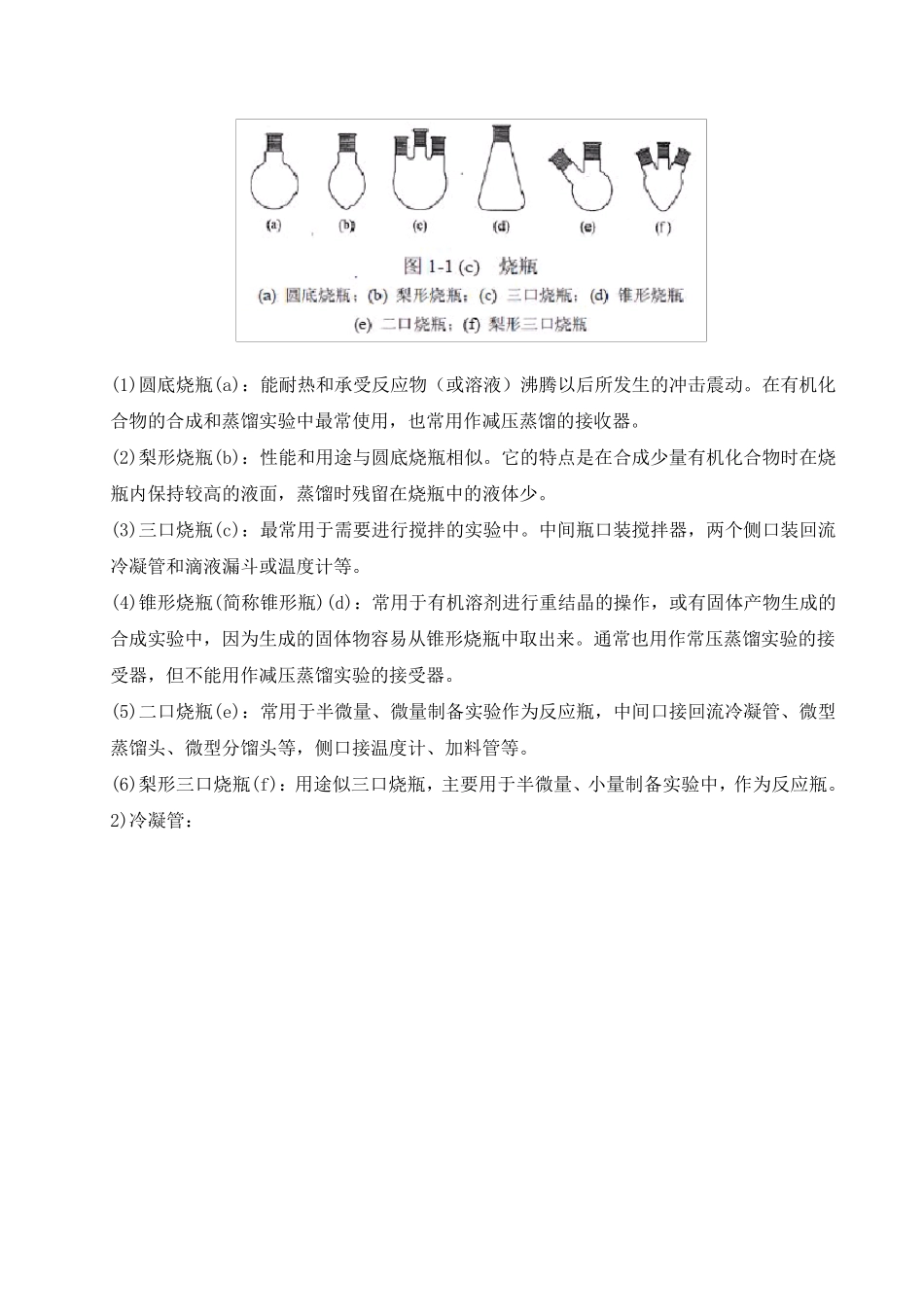

有机化学实验常用的仪器和装置 了解有机化学实验中所用仪器的性能、选用适合的仪器并正确地使用所用仪器是对每一个实验者最起码的要求。 一、有机化学实验常用的玻璃仪器 玻璃仪器一般是由软质或硬质玻璃制作而成的。软质玻璃耐温、耐腐蚀性较差,但是价格便宜,因此,一般用它制作的仪器均不耐温,如普通漏斗、量筒、吸滤瓶、干燥器等。硬质玻璃具有较好的耐温和耐腐蚀性,制成的仪器可在温度变化较大的情况下使用,如烧瓶、烧杯、冷凝管等。 玻璃仪器一般分为普通和标准磨口两种。在实验室,常用的普通玻璃仪器有非磨口锥形瓶、烧杯、布氏漏斗、吸滤瓶、普通漏斗等,见图 1-1(a)。常用标准磨口仪器有磨口锥形瓶、圆底烧瓶、三颈瓶、蒸馏头、冷凝管、接收管等,见图 1-1(b)。 (1)圆底烧瓶;(2)三口烧瓶;(3)磨口锥形瓶;(4)磨口玻璃塞;(5)U 型干燥管;(6)弯头;(7)蒸馏头;(8)标准接头;(9)克氏蒸馏头;(10)真空接收管;(11)弯形接收管;(12)分水器;(13)恒压漏斗;(14)滴液漏斗;(15)梨形分液漏斗;(16)球形分液漏斗;(17)直形冷凝管;(18)空气冷凝管;(19)球形冷凝管;(20)蛇形冷凝管;(21)分馏柱;(22)刺形分馏头;(23)Soxhlet 提取器 图1-1(b)常用标准磨口玻璃仪器 标准磨口玻璃仪器是具有标准磨口或磨塞的玻璃仪器。由于口塞尺寸的标准化、系统化,磨砂密合,凡属于同类规格的接口,均可任意互换,各部件能组装成各种配套仪器。当不同类型规格的部件无法直接组装时,可使用变接头使之连接起来。使用标准磨口玻璃仪器既可免去配塞子的麻烦手续,又能避免反应物或产物被塞子沾污的危险;口塞磨砂性能良好,使密合性可达较高真空度,对蒸馏尤其减压蒸馏有利,对于毒物或挥发性液体的实验较为安全。每一种仪器都有特定的性能和使用: 1) 烧瓶: (1)圆 底 烧 瓶 (a): 能 耐 热 和 承 受 反 应 物 ( 或 溶 液 ) 沸 腾 以 后 所 发 生 的 冲 击 震 动 。 在 有 机 化合 物 的 合 成 和 蒸 馏 实 验 中 最 常 使 用 , 也 常 用 作 减 压 蒸 馏 的 接 收 器 。 (2)梨 形 烧 瓶 (b): 性 能 和 用 途 与 圆 底 烧 瓶 相 似 。 它 的 特 点 是 在 合 成 少 量 有 机 化 合 物 时 在 烧瓶 内 保 持 较 高 的 液 面 , 蒸 馏 时 残 留 在 烧 瓶 中 的 液 体 少 。 (3)三 口 烧 瓶 (c): 最 ...
