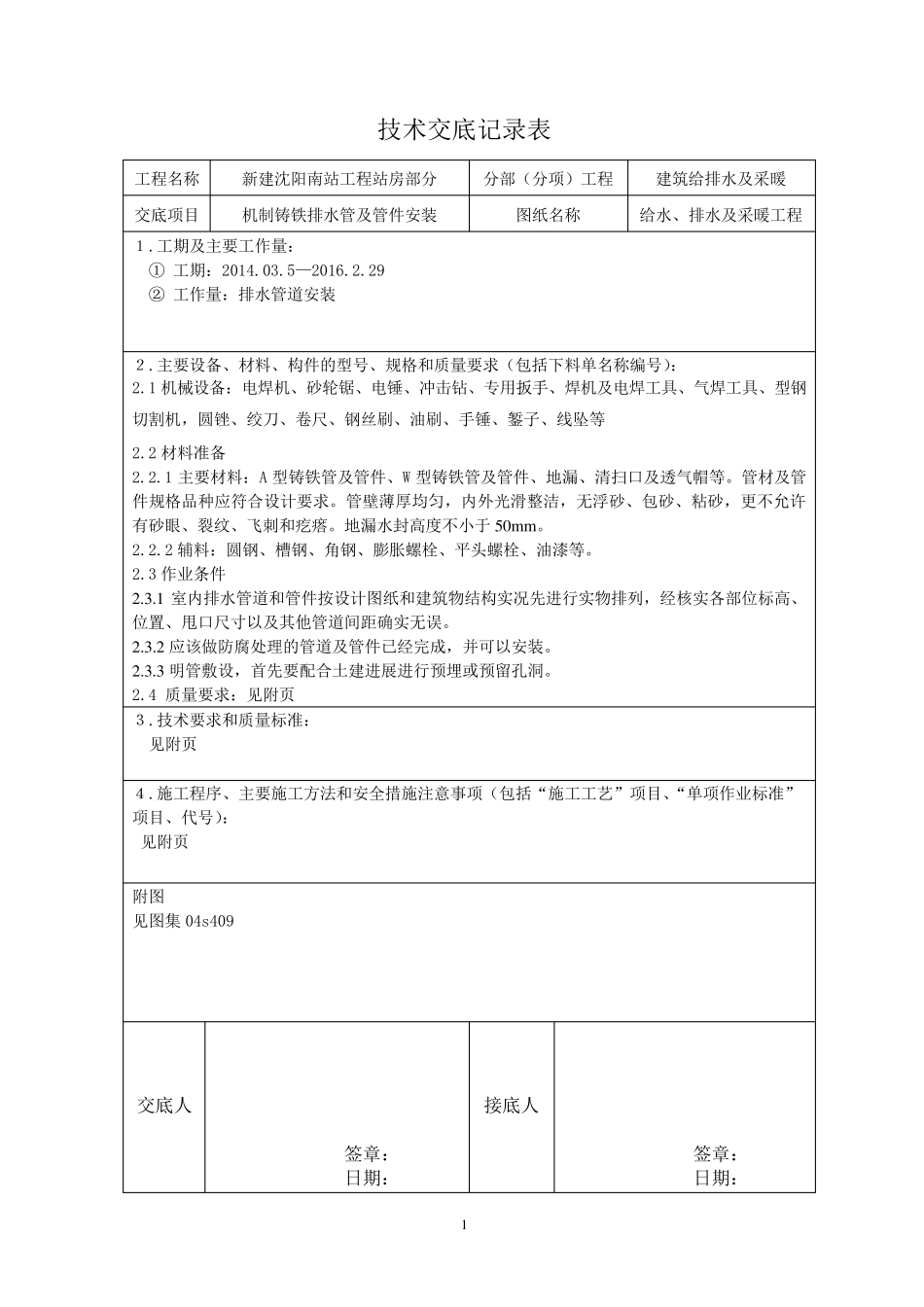

1 技术交底记录表 工程名称 新建沈阳南站工程站房部分 分部（分项）工程 建筑给排水及采暖 交底项目 机制铸铁排水管及管件安装 图纸名称 给水、排水及采暖工程 １.工期及主要工作量： ① 工期：2014.03.5—2016.2.29 ② 工作量：排水管道安装 ２.主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）： 2.1 机械设备：电焊机、砂轮锯、电锤、冲击钻、专用扳手、焊机及电焊工具、气焊工具、型钢切割机，圆锉、绞刀、卷尺、钢丝刷、油刷、手锤、錾子、线坠等 2.2 材料准备 2.2.1 主要材料：A 型铸铁管及管件、W 型铸铁管及管件、地漏、清扫口及透气帽等。管材及管件规格品种应符合设计要求。管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。地漏水封高度不小于50m m 。 2.2.2 辅料：圆钢、槽钢、角钢、膨胀螺栓、平头 螺栓、油漆 等。 2.3 作业 条 件 2.3.1 室 内排水管道和管件按 设计图纸和建筑物 结 构实 况 先 进 行 实 物 排列 ，经 核 实 各 部位 标 高、位 置 、甩 口尺寸 以 及其 他 管道间 距 确 实 无误 。 2.3.2 应该 做 防 腐 处 理 的管道及管件已 经 完 成 ，并 可 以 安装。 2.3.3 明 管敷 设，首 先 要配 合土 建进 展 进 行 预 埋 或 预 留 孔 洞 。 2.4 质量要求：见 附 页 ３ .技术要求和质量标 准： 见 附 页 ４ .施 工程序 、主要施 工方 法 和安全 措 施 注 意 事 项（包括“ 施 工工艺 ” 项目、“ 单项作业 标 准” 项目、代 号）： 见 附 页 附 图 见 图集 04s409 交底人 签 章 ： 日 期： 接 底人 签 章 ： 日 期： 2 技 术 交 底 记 录 （ 附 页 ） 一 、 交 底 范 围 适 用 于 重 力 排 水 管 道 安 装 二 、 施 工 工 艺 及 措 施 1、 工 艺 流 程 本 工 程 埋 地 排 水 管 道 采 用 A 型 铸 铁 管 ， 其 他 管 道 采 用 W 型 铸 铁 管 。 预 制 加 工 ---- 排 水 干 管 托 、 吊 架 安 装 ---- 干 管 安 装 ----- 立 管 安 装 -------支 管 安 装 ------ 排 水 配 件 安 装 ------ 封 口 堵 洞 -------灌 水 试 验 -------- 通 水 试 验 2、 安 装 准 备 ： 根 ...
