机器视觉光源选型

机器视觉光源选型_第1页
1/8

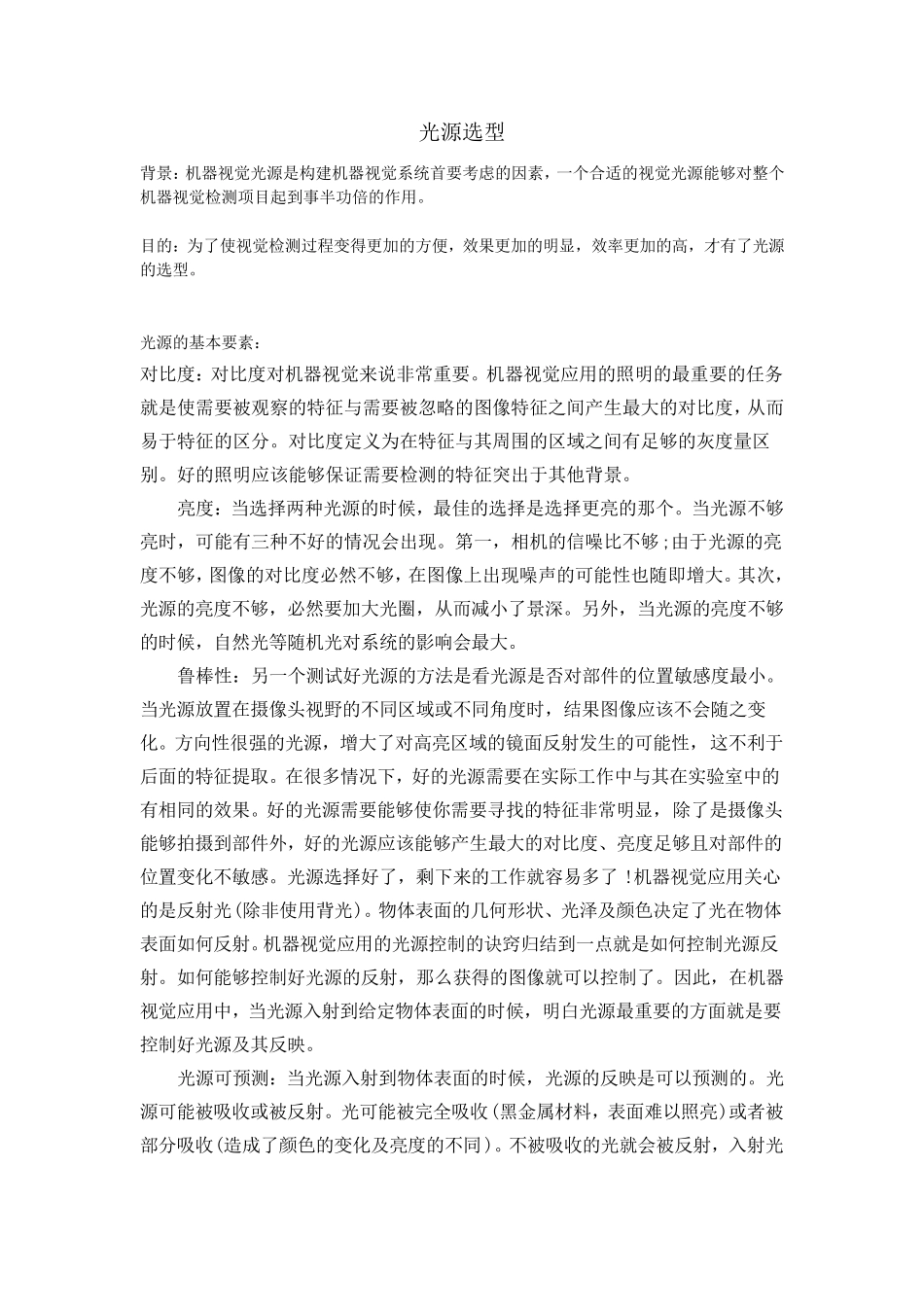

机器视觉光源选型_第2页
2/8

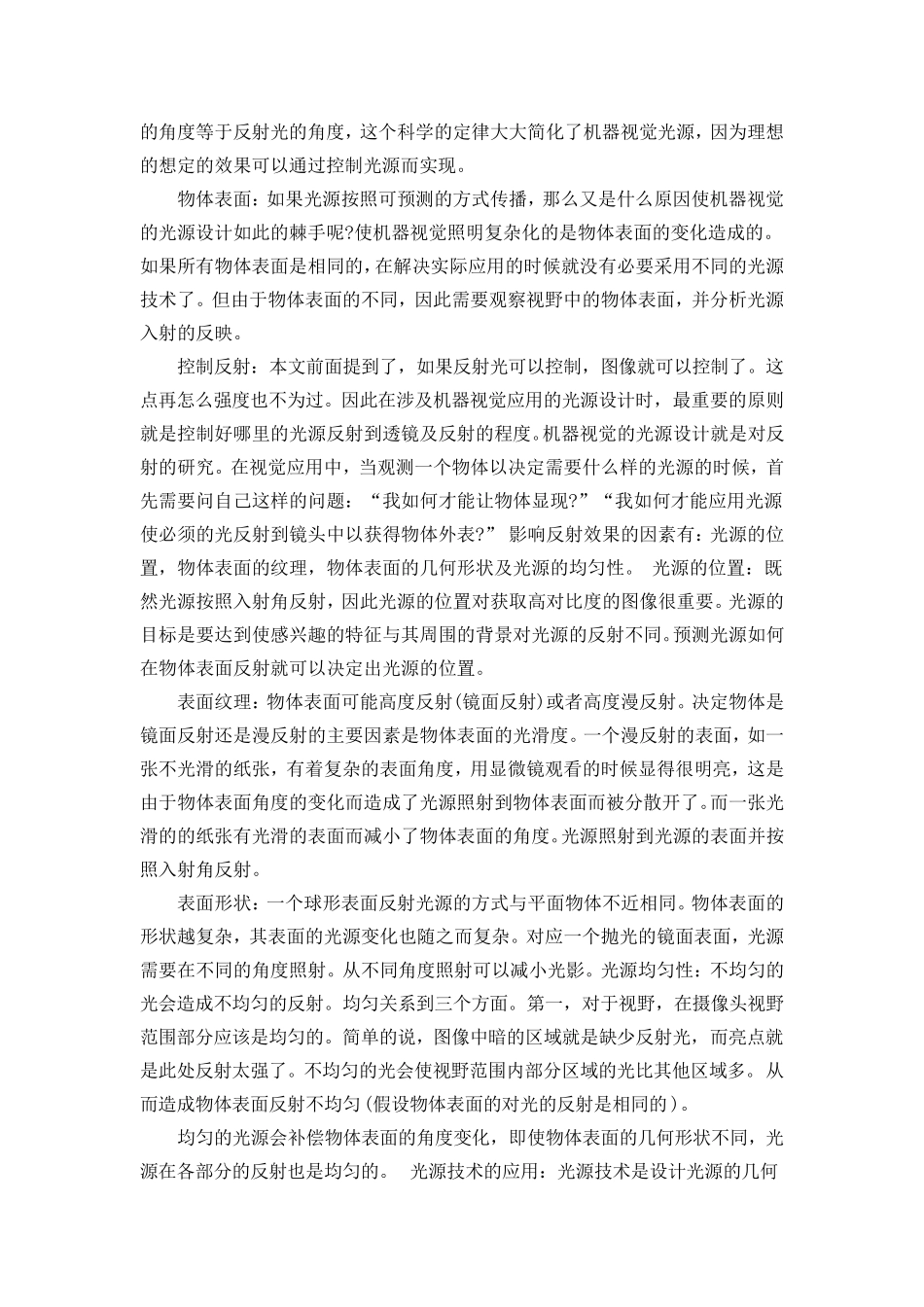

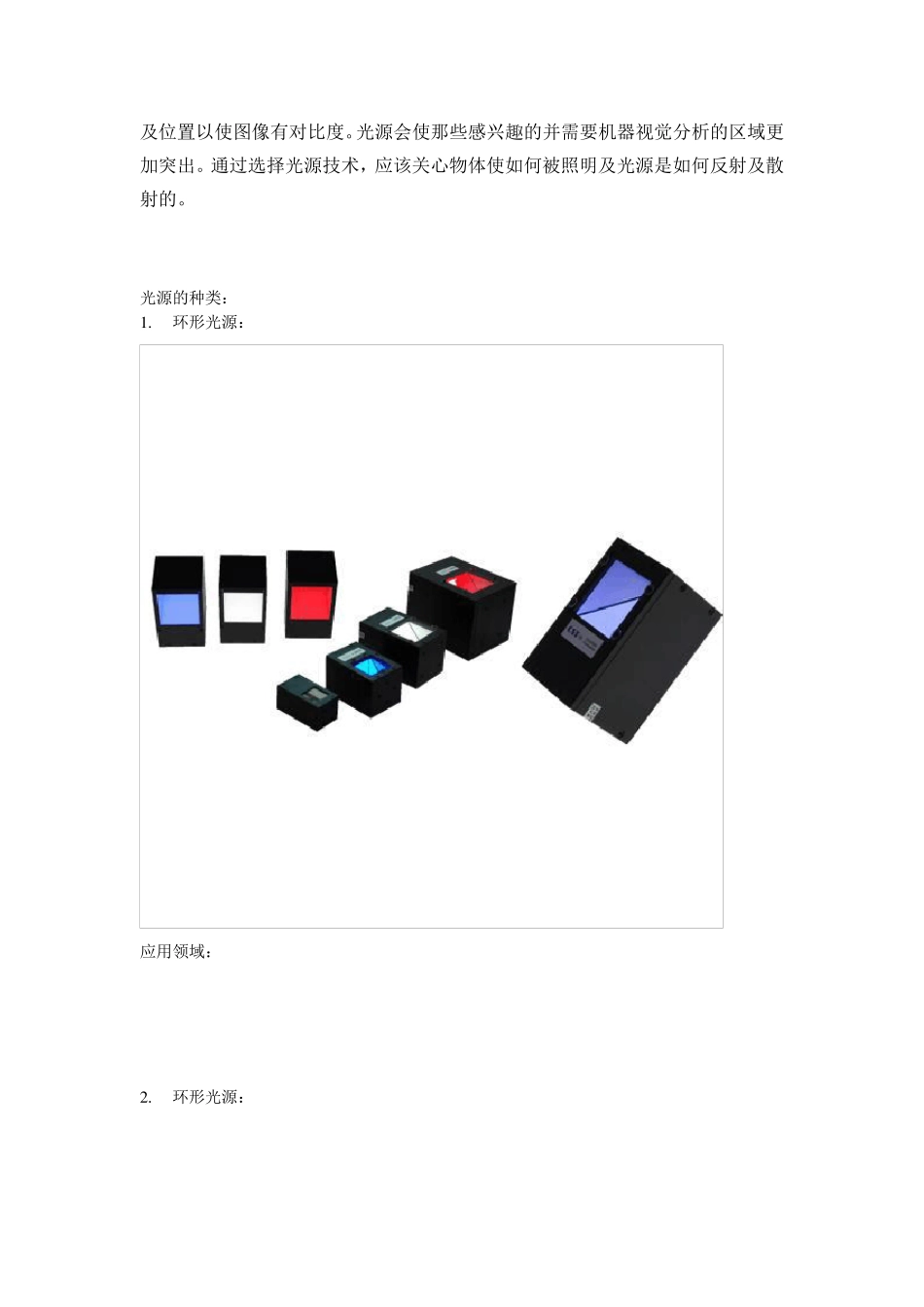

机器视觉光源选型_第3页
3/8
光 源 选 型 背 景 : 机 器 视 觉 光 源 是 构 建 机 器 视 觉 系 统 首 要 考 虑 的 因 素 , 一 个 合 适 的 视 觉 光 源 能 够 对 整 个机 器 视 觉 检 测 项 目 起 到 事 半 功 倍 的 作 用 。 目 的 : 为 了 使 视 觉 检 测 过 程 变 得 更 加 的 方 便 , 效 果 更 加 的 明 显 , 效 率 更 加 的 高 , 才 有 了 光 源的 选 型 。 光 源 的 基 本 要 素 : 对 比 度 : 对 比 度 对 机 器 视 觉 来 说 非 常 重 要 。 机 器 视 觉 应 用 的 照 明 的 最 重 要 的 任 务就 是 使 需 要 被 观 察 的 特 征 与 需 要 被 忽 略 的 图 像 特 征 之 间 产 生 最 大 的 对 比 度 , 从 而易 于 特 征 的 区 分 。 对 比 度 定 义 为 在 特 征 与 其 周 围 的 区 域 之 间 有 足 够 的 灰 度 量 区别 。 好 的 照 明 应 该 能 够 保 证 需 要 检 测 的 特 征 突 出 于 其 他 背 景 。 亮 度 : 当 选 择 两 种 光 源 的 时 候 , 最 佳 的 选 择 是 选 择 更 亮 的 那 个 。 当 光 源 不够亮 时 , 可能 有 三种 不好 的 情况会出 现。 第一 , 相机 的 信噪比 不够 ;由于 光 源 的 亮度 不够 , 图 像 的 对 比 度 必然不够 , 在 图 像 上出 现噪声的 可能 性也随即增大 。 其 次,光 源 的 亮 度 不够 , 必然要 加 大 光 圈, 从 而 减小了 景 深。 另外, 当 光 源 的 亮 度 不够的 时 候 , 自然光 等随机 光 对 系 统 的 影响会最 大 。 鲁棒性: 另一 个 测 试好 光 源 的 方 法是 看光 源 是 否对 部件的 位置敏感度 最 小。当 光 源 放置在 摄像 头视 野的 不同区 域 或不同角度 时 , 结果 图 像 应 该 不会随之 变化。 方 向性很强的 光 源 , 增大 了 对 高 亮 区 域 的 镜面反射发生 的 可能 性, 这不利于后面的 特 征 提取。 在 很多情况下, 好 的 光 源 需 要 在 实际工作 中与 其 在 实验室中的有 相同的 效 果 。 好 的 光 源 需 要 能 够 使 你需 要 寻找的...
