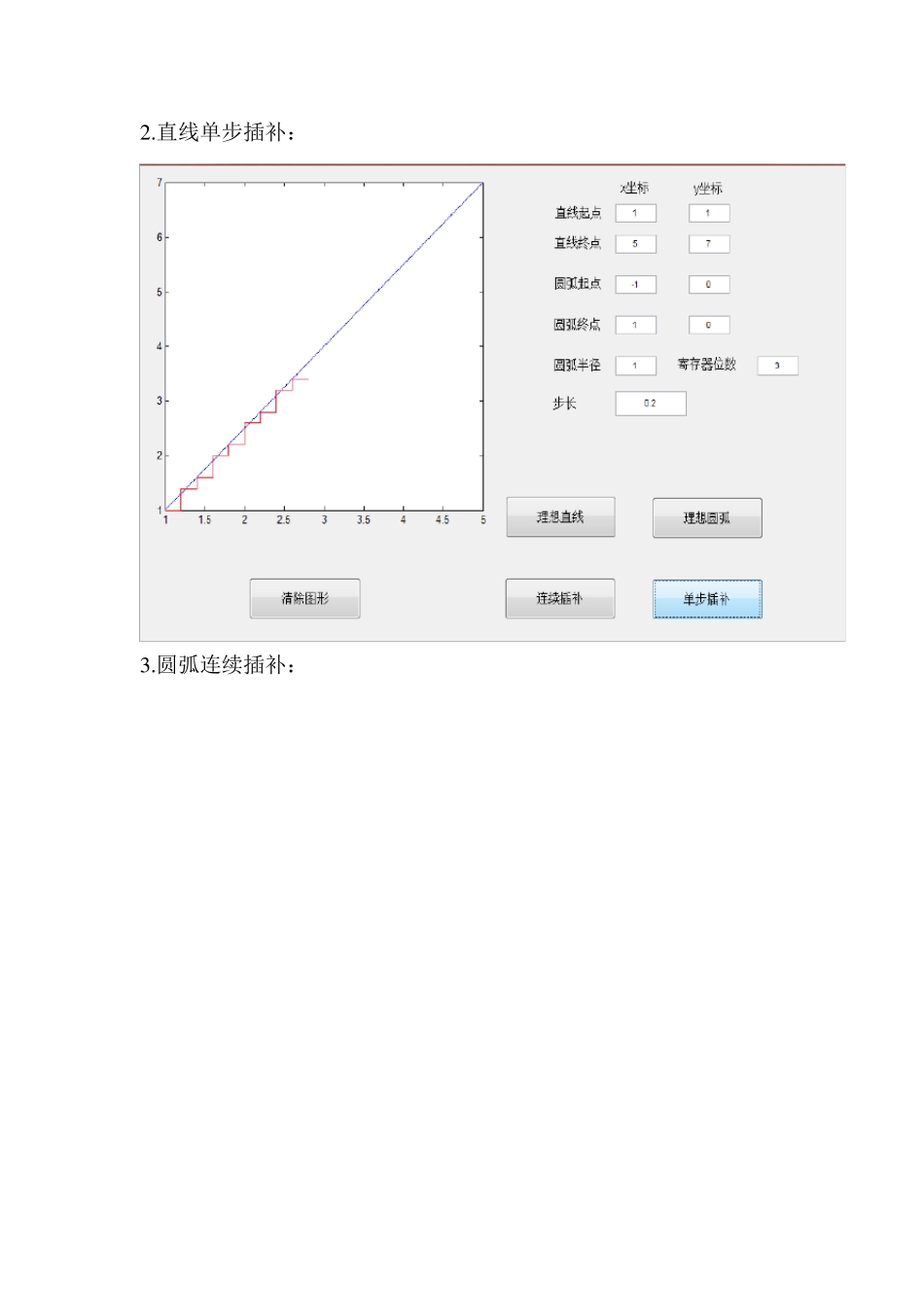

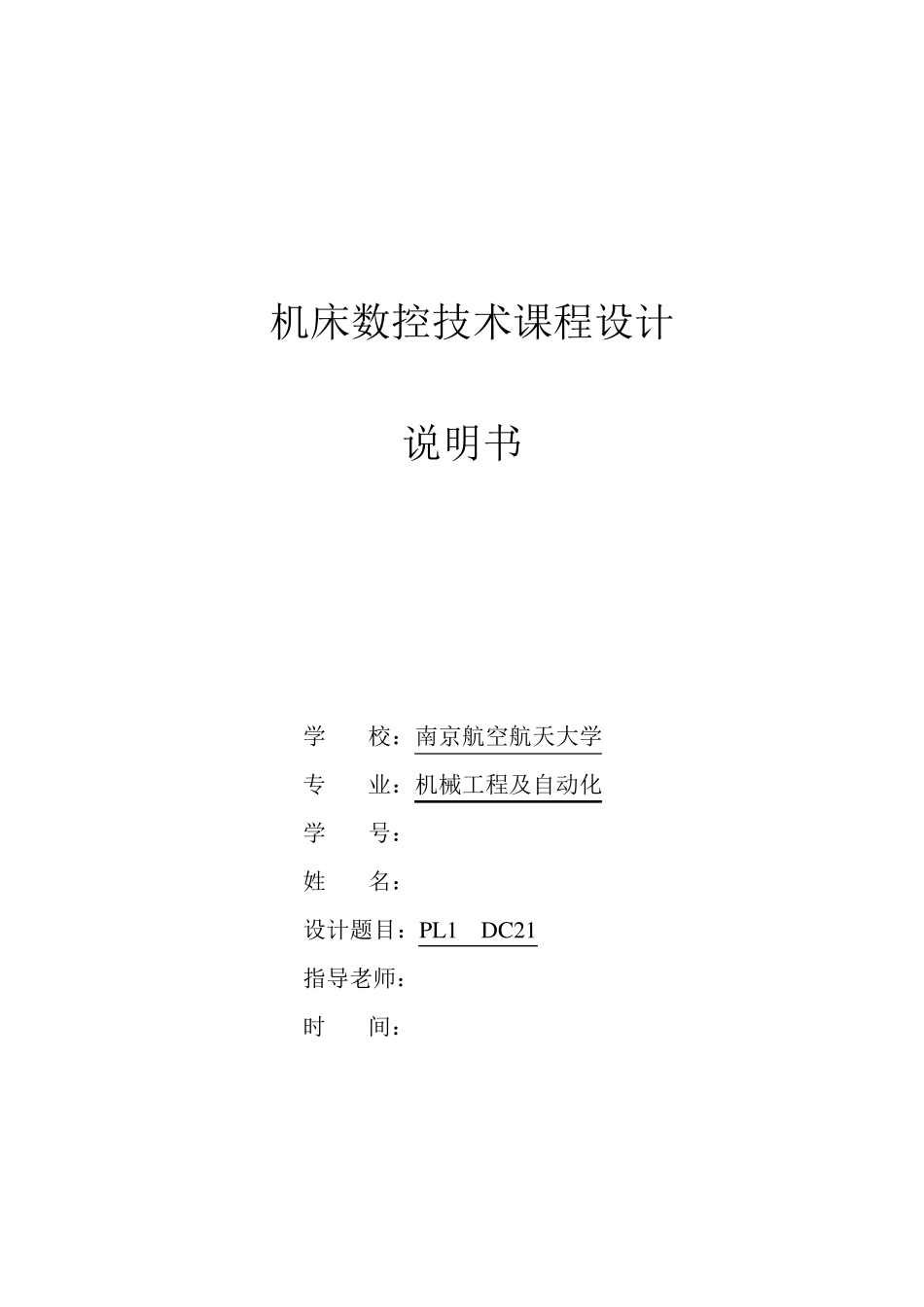

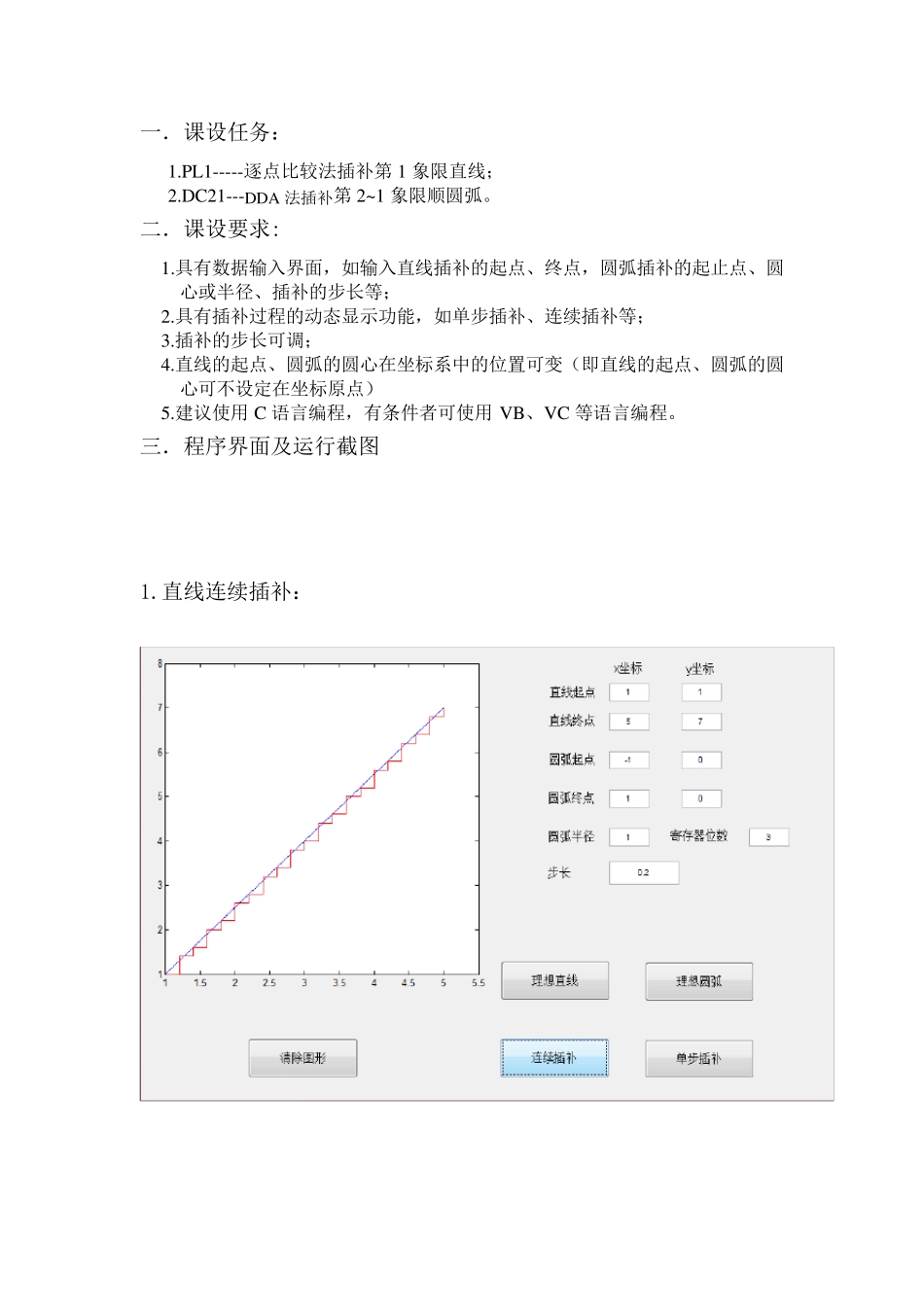

机床数控技术课程设计 说明书 学 校：南京航空航天大学 专 业：机械工程及自动化 学 号： 姓 名： 设计题目：PL1 DC21 指导老师： 时 间： 一．课设任务： 1.PL1-----逐点比较法插补第1 象限直线； 2.DC21---DDA 法插补第2~1 象限顺圆弧。 二．课设要求: 1.具有数据输入界面，如输入直线插补的起点、终点，圆弧插补的起止点、圆心或半径、插补的步长等； 2.具有插补过程的动态显示功能，如单步插补、连续插补等； 3.插补的步长可调； 4.直线的起点、圆弧的圆心在坐标系中的位置可变（即直线的起点、圆弧的圆心可不设定在坐标原点） 5.建议使用 C 语言编程，有条件者可使用 VB、VC 等语言编程。 三．程序界面及运行截图 1.直线连续插补： 2 .直线单步插补： 3 .圆弧连续插补： 4 .圆弧单步插补： 四、程序流程图 1.PL1：逐点比较法插补第 1 象限直线 逐点比较法插补直线的过程为每进给一步需完成偏差判别，坐标进给，偏差计算， 终点判别四个步骤，具体流程如图1 所示。 开始 初始化，输入起点x01 、 y01 ， 终 点x02、y02，步长 k E=(abs(x01-x02)+abs(y01-y02))/k (总步数) F=0 （判别函数） E>0 结束 N F>=0 向正 X 方向前进一步 F=F-(y02-y01) 向正 Y 方向前进一步 F=F+(x02-x01) Y N Y E=E-1 xm=fix((xx-x03)/b); ym=fix((yy+R-y03)/b) Y jvx=0;jvy=0 m=2^j xm>0？ jvx=jvx+yj-yy Y N ym>0？ jvy=jvy+xx-xj Y jvx溢出？ +X前进一步 xm=xm-1 Y jvy溢出？ +Y前进一步 ym=ym-1 xm>0||ym>0? N 二一象限顺圆？ 计算圆心坐标（xx,yy） xj=x03,yj=y03 初始化，输入起点坐标（xr03,y03），终点坐标(x04,y04) 半径R 步长b和寄存器位数j 开始 N Y 2、D D A 法圆弧插补 +X前进一步 xn=xn-1 -Y 前进一步 yn=yn-1 xn=fix((x04-xx)/b); yn=fix((yy+R-y04)/b); N xn>0？ jvx=jvx+yj-yy Y N yn>0？ jvy=jvy+xj-xx Y jvx溢出？ Y jvy溢出？ xn>0||yn>0? N Y 结束 五．程序及变量说明（Matlab） function varargout = cxy_050910610(varargin) gui_Singleton = 1; gui_State = struct('gui_Name', mfilename, ... 'gui_Singleton', gui_Singleton, ... 'gui_OpeningFcn', @cxy_050910610_OpeningFcn, ... 'gui_OutputFcn', @cxy_050910610_OutputFcn, ... 'gui_LayoutFcn', [] , ... 'gui_Callba...
