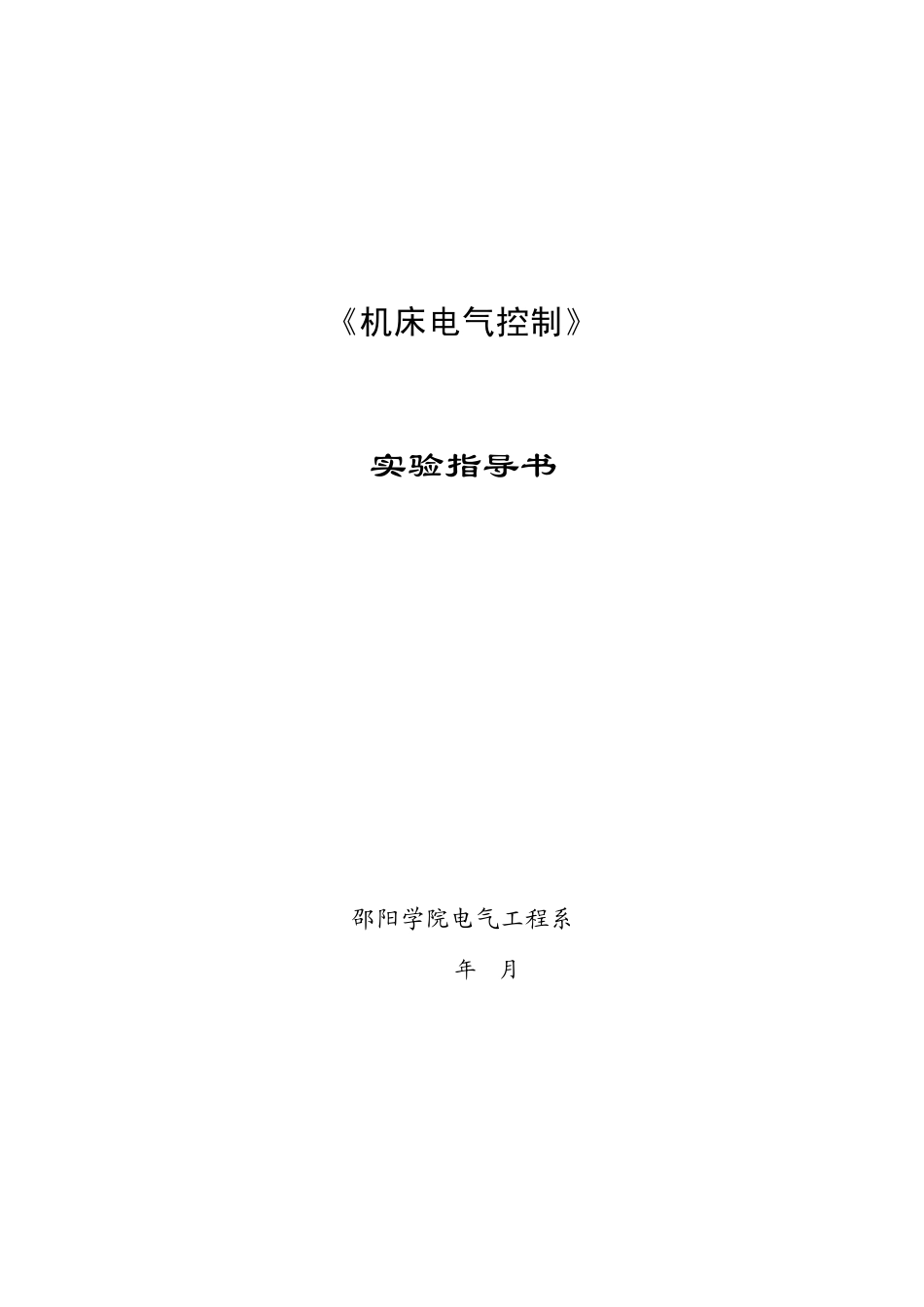

《机床电气控制》 实验指导书 邵阳学院电气工程系 2010年 2月 《机床电气控制》实验目录 1 实验 1 三相异步电机带延时正反转控制 2 实验 2 工作台往返自动控制 3 实验 3 三相异步电机顺序控制 实验 1 三相异步电机带延时正反转控制 一、实验目的 1. 通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线， 掌握由电气原理图接成实际操作电路的方法。 2. 加深对电气控制系统各种保护、自锁、互锁等环节的理解。 3. 学会分析、排除继电--接触控制线路故障的方法。 二、原理说明 在鼠笼电机延时正反转控制线路中，通过相序的更换来改变电动机的旋转方向。本实验给出两种不同的正、反转控制线路如图8-3-1及 8-3-2，具有如下特点： 1. 电气互锁 为了避免接触器KM1（正转）、 KM2（反转）同时得电吸合造成三相电源短路，在 KM1（ KM2）线圈支路中串接有KM1（ KM2）动断触头，它们保证了线路工作时KM1、 KM2不会同时得电（如图 8-3-1），以达到电气互锁目的。 2. 电气和机械双重互锁 除电气互锁外，可再采用复合按钮SB1与 SB2组成的机械互锁环节（如图8-3-2），以求线路工作更加可靠。 3. 线路具有短路、过载、失、欠压保护等功能。 三、实验设备 序号 名 称 型号与规格 数量 备注 1 三相交流电源 220V PDX-01 2 三相鼠笼式异步电动机 DJ24 1 3 交流接触器 JZC4-40 2 PDX-11 4 按 钮 3 PDX-11 5 热继电器 D9305d 1 PDX-11 6 交流电压表 0～ 500V 1 PDX-01 7 时间继电器 JS14S 1 PDX-11 8 万用电表 1 自备 四、实验内容 认识各电器的结构、图形符号、接线方法；抄录电动机及各电器铭牌数据；并用万用电表 Ω 档检查各电器线圈、触头是否完好。 鼠笼电机接成Δ 接法；实验线路电源端接三相自耦调压器输出端U、 V、 W，供电线电压为 220V。 1. 接触器联锁的正反转控制线路 按图3-4-1 接线，经指导教师检查后，方可进行通电操作。 M3~FRKM1KM2KM2KM1KM2KM1KM2KM1SB1SB2SB3Q1FU220VFR~ 图 8-3-1 正反转控制电路 (1) 开启控制屏电源总开关，按启动按钮，调节调压器输出，使输出线电压为220V。 (2) 按正向起动按钮SB1，观察并记录电动机的转向和接触器的运行情况。 (3) 按反向起动按钮SB2，观察并记录电动机和接触器的运行情况。 (4) 按停止按钮SB3，观察并记录电动机的转向和接触器的运行情况。 (5) 再按SB2，观察并记录电动机的转...
