机房UPS电源操作指南

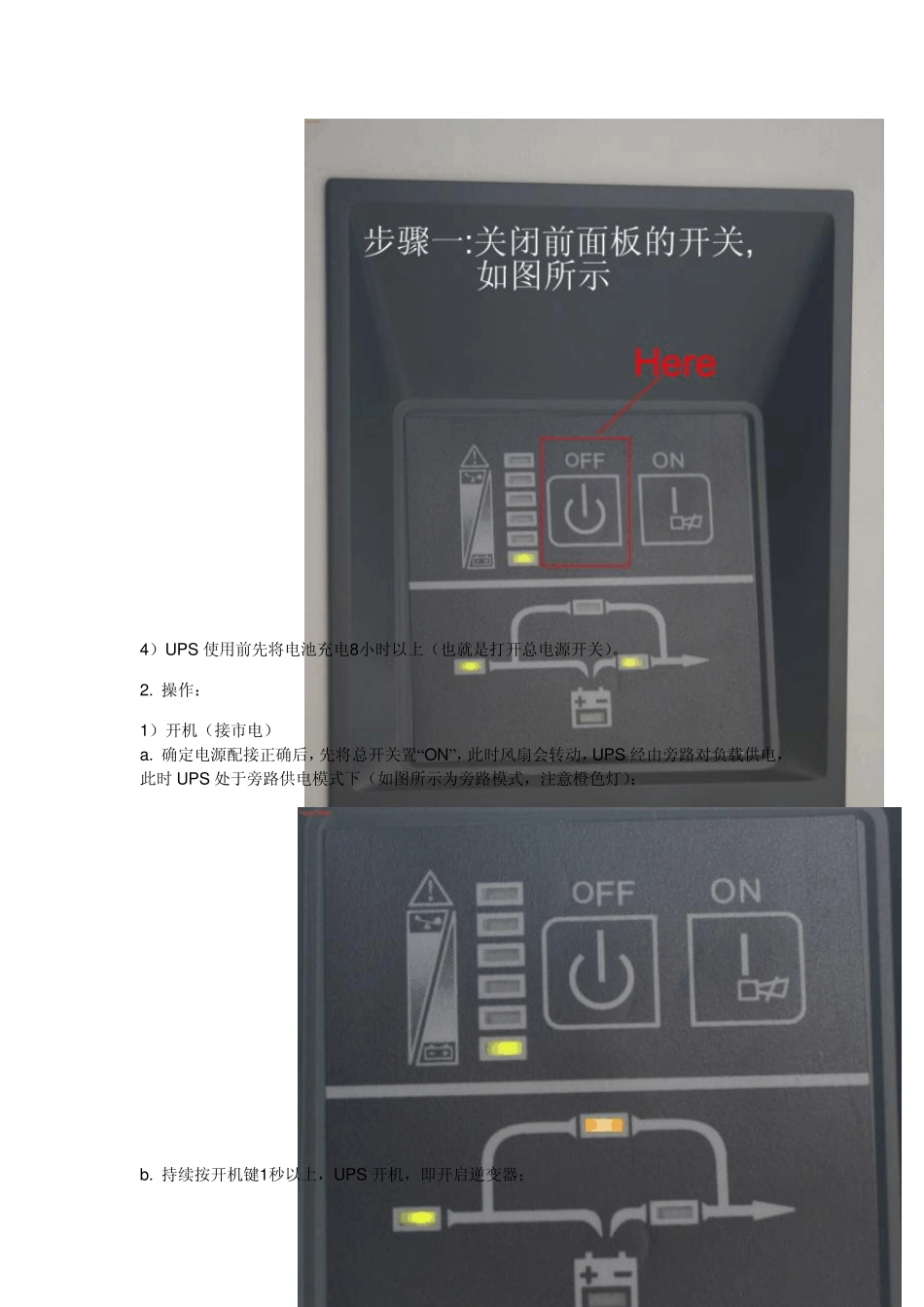

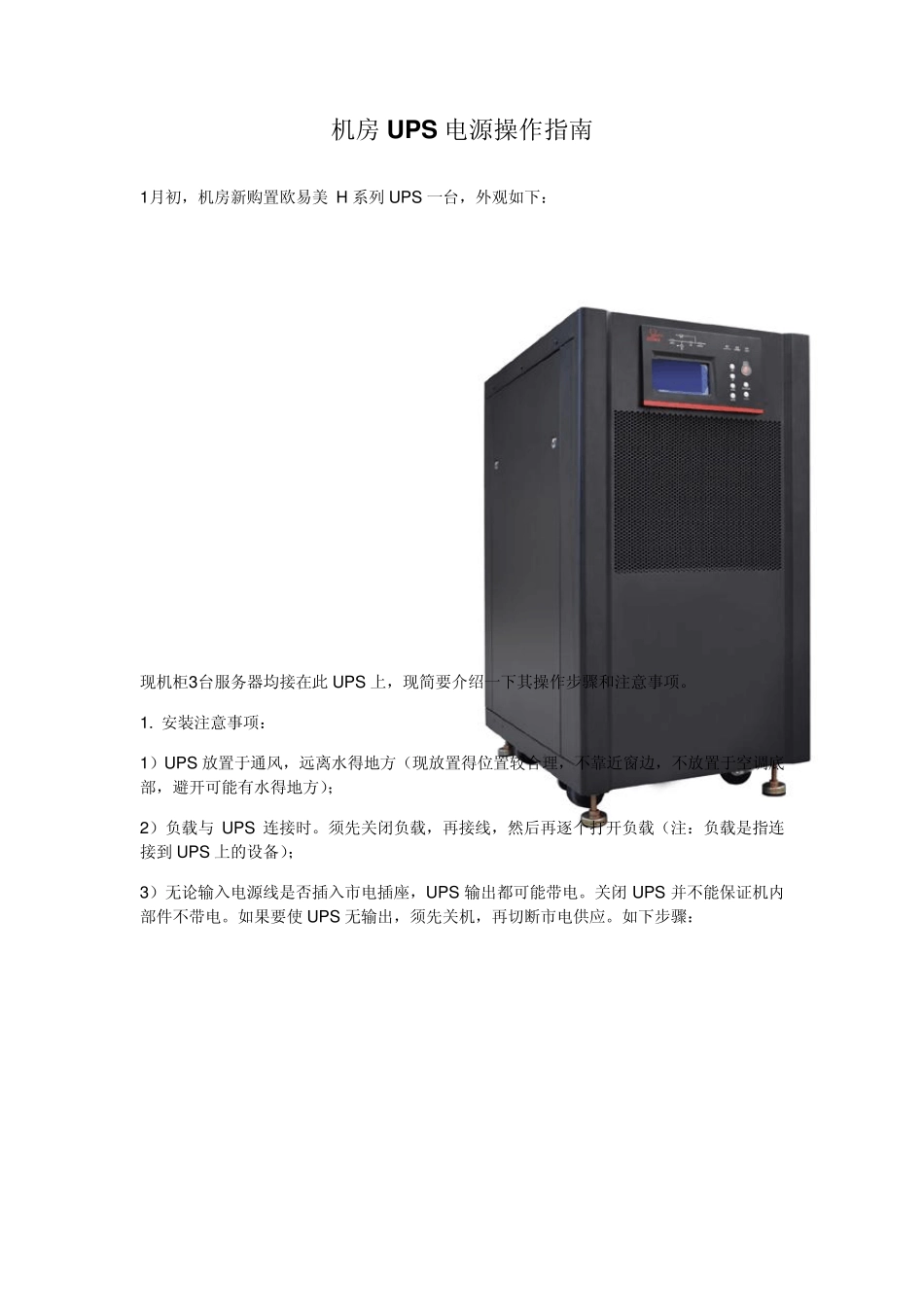

机房UPS 电源操作指南 1月初，机房新购置欧易美 H 系列UPS 一台，外观如下： 现机柜3台服务器均接在此UPS 上，现简要介绍一下其操作步骤和注意事项。 1. 安装注意事项： 1）UPS 放置于通风，远离水得地方（现放置得位置较合理，不靠近窗边，不放置于空调底部，避开可能有水得地方）； 2）负载与 UPS 连接时。须先关闭负载，再接线，然后再逐个打开负载（注：负载是指连接到 UPS 上的设备）； 3）无论输入电源线是否插入市电插座，UPS 输出都可能带电。关闭 UPS 并不能保证机内部件不带电。如果要使 UPS 无输出，须先关机，再切断市电供应。如下步骤： 4）UPS 使用前先将电池充电8小时以上（也就是打开总电源开关）。 2. 操作： 1）开机（接市电） a. 确定电源配接正确后，先将总开关置“ON”，此时风扇会转动，UPS 经由旁路对负载供电，此时UPS 处于旁路供电模式下（如图所示为旁路模式，注意橙色灯）； b. 持续按开机键1秒以上，UPS 开机，即开启逆变器； c. 开机时UPS 会先自检，此时面板上负载/电池指示灯会全亮，从下至上逐一熄灭，几秒后逆变指示灯亮，UPS 处于市电模式下运作。（若市电异常，如断电等，UPS 则处于电池模式下运作） （上图为自检，下图为正常市电模式下运作） 2）关机（有市电） a. 持续按关机键1秒以上，进行关机； b. 关机时UPS 进行自检，此时负载/电池指示灯会全亮，并逐一熄灭，逆变指示灯熄灭，此时UPS 处于旁路模式下； c. 执行以上操作后，UPS 处于旁路供电，此时只要将总电源开关断开即可，断开后UPS先自检，最后前面板无显示，UPS 顺利关机。 注意：关机之前先将所有负载关掉或断开。 3. 工作模式： 1）市电模式 市电模式下运行的面板如下，此时市电指示灯和逆变指示灯都会亮。 2）电池模式 电池模式下运行的面板如下所示，此时电池指示灯和逆变指示灯亮。 此时应注意，电池模式下，UPS 每隔4秒鸣叫一次（此时可持续按开机键1秒以上消音，再持续按一次开机键恢复鸣叫），电池电量越少，UPS 鸣叫时间间隔越短，当电量不足时，UPS自动关机，此时应抓紧时间将所有负载关闭（对于服务器来说，抓紧时间正常关机，降低服务器的非正常关机几率） 3）旁路模式 旁路模式下运行的面板如下所示，此时市电指示灯和旁路指示灯亮。（此时UPS 有间隔的鸣叫） 此时UPS 上连接的所有负载均可看作是与市电直接相接，而不经过 UPS，UPS 既不起稳压作用，也不起供...
