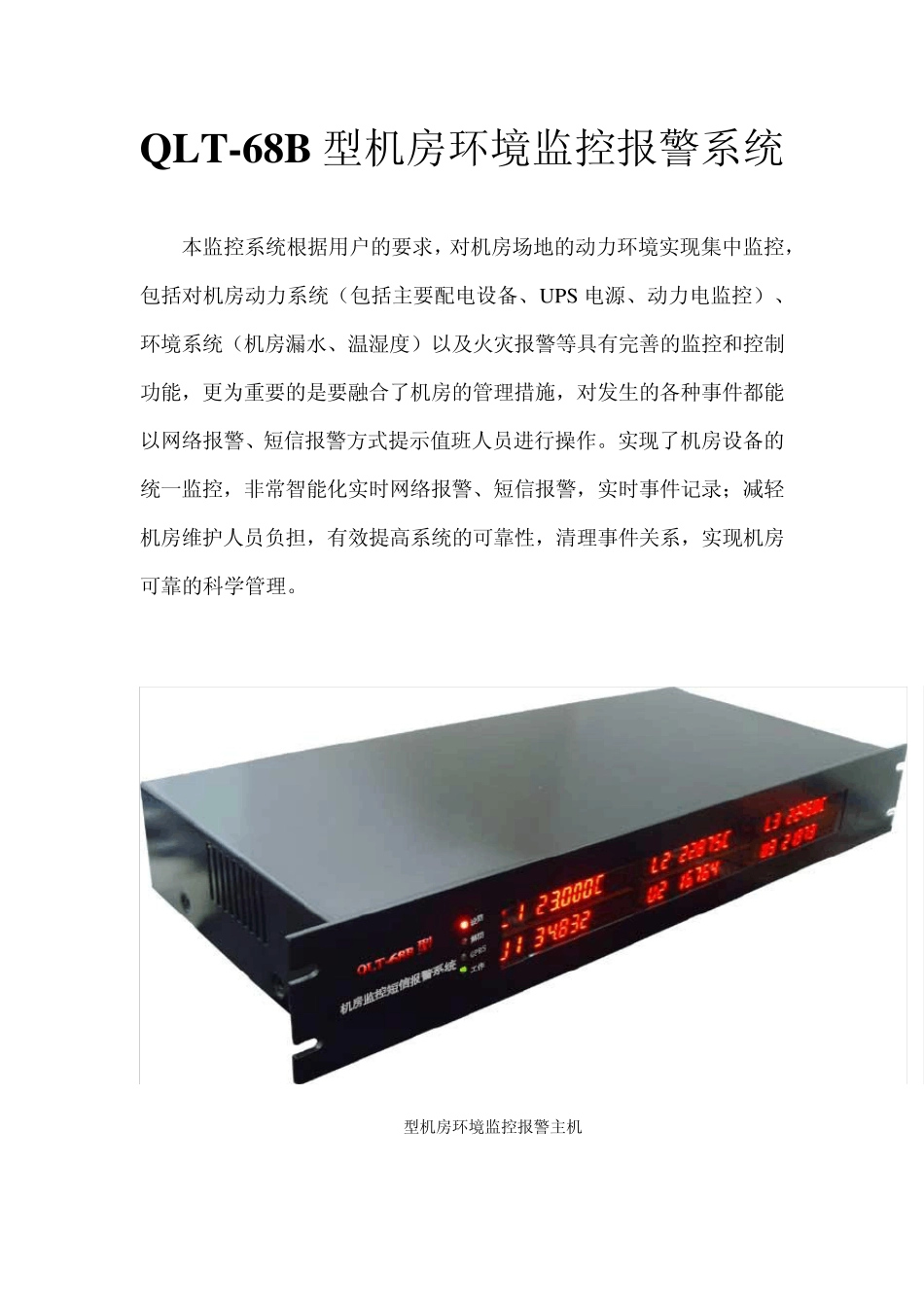

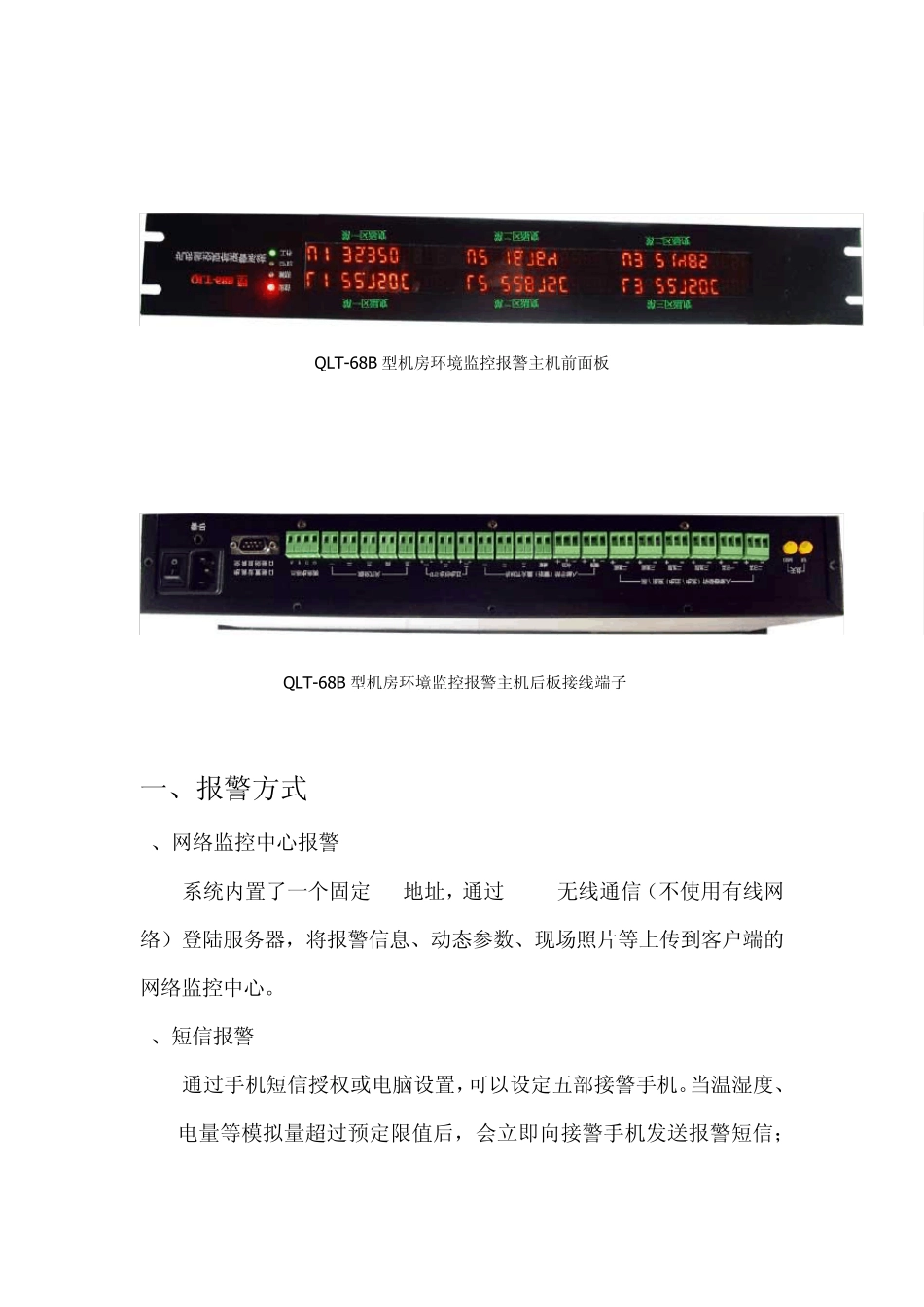

QLT-68B 型机房环境监控报警系统 本监控系统根据用户的要求,对机房场地的动力环境实现集中监控,包括对机房动力系统(包括主要配电设备、U PS 电源、动力电监控)、环境系统(机房漏水、温湿度)以及火灾报警等具有完善的监控和控制功能,更为重要的是要融合了机房的管理措施,对发生的各种事件都能以网络报警、短信报警方式提示值班人员进行操作。实现了机房设备的统一监控,非常智能化实时网络报警、短信报警,实时事件记录;减轻机房维护人员负担,有效提高系统的可靠性,清理事件关系,实现机房可靠的科学管理。 QLT-68B型机房环境监控报警主机 QLT-68B 型机房环境监控报警主机前面板 QLT-68B 型机房环境监控报警主机后板接线端子 一、报警方式 1、网络监控中心报警 系统内置了一个固定 IP地址,通过 GPRS无线通信(不使用有线网络)登陆服务器,将报警信息、动态参数、现场照片等上传到客户端的网络监控中心。 2、短信报警 通过手机短信授权或电脑设置,可以设定五部接警手机。当温湿度、UPS电量等模拟量超过预定限值后,会立即向接警手机发送报警短信;当机房停电、来电、烟雾、漏水等,报警系统会立即向接警手机发送报警短信。 3、彩信拍照 通过串口可以增配一个 30W像素的 CDD摄像头,在发生报警时能把现场图像通过彩信 MMS的方式发到监控中心、接警手机和电子邮箱里,便于确定警情和取证,彻底解决误报的困扰。监控中心可以申请主动拍照并以存档。 4、电话拨号提醒 通过手机短信或电脑可以设置:系统所配开关型传感器被触发后,除了向接警手机发送短信外,还可以拨打接警手机,接通后可以监听现场声讯。 5、现场声光报警 通过设置软件可以设定报警发送短信(拨号)的同时,激活警号(警铃),警号接口为标准有源控制输出,用户可以根据自己需要另接其它报警喇叭。 二、系统标准配置(硬件) 1、主机(内置多种传感器:一路温度、湿度、停电、复电、380V三相四线缺相传感器和三路 UPS电池电量检测传感器(其中二路 500V,一路 5000V);内置 GSM/GPRS通信模块;内置无线探测器接收模块;内置多路 I/O接口) 2、30W像素的 CDD高清摄像头 3、GSM/GPRS吸盘天线(线长5米) 4、二套温湿度传感器(线长10米) 5、一个有线声光警号 6、操作手册 7、RS232数据线 8、光盘(内含系统设置软件、网络监控中心软件、安卓系统手机监控中心软件、操作手册电子版、系统简便操作指南) 三、基本功能 1、温度报...
