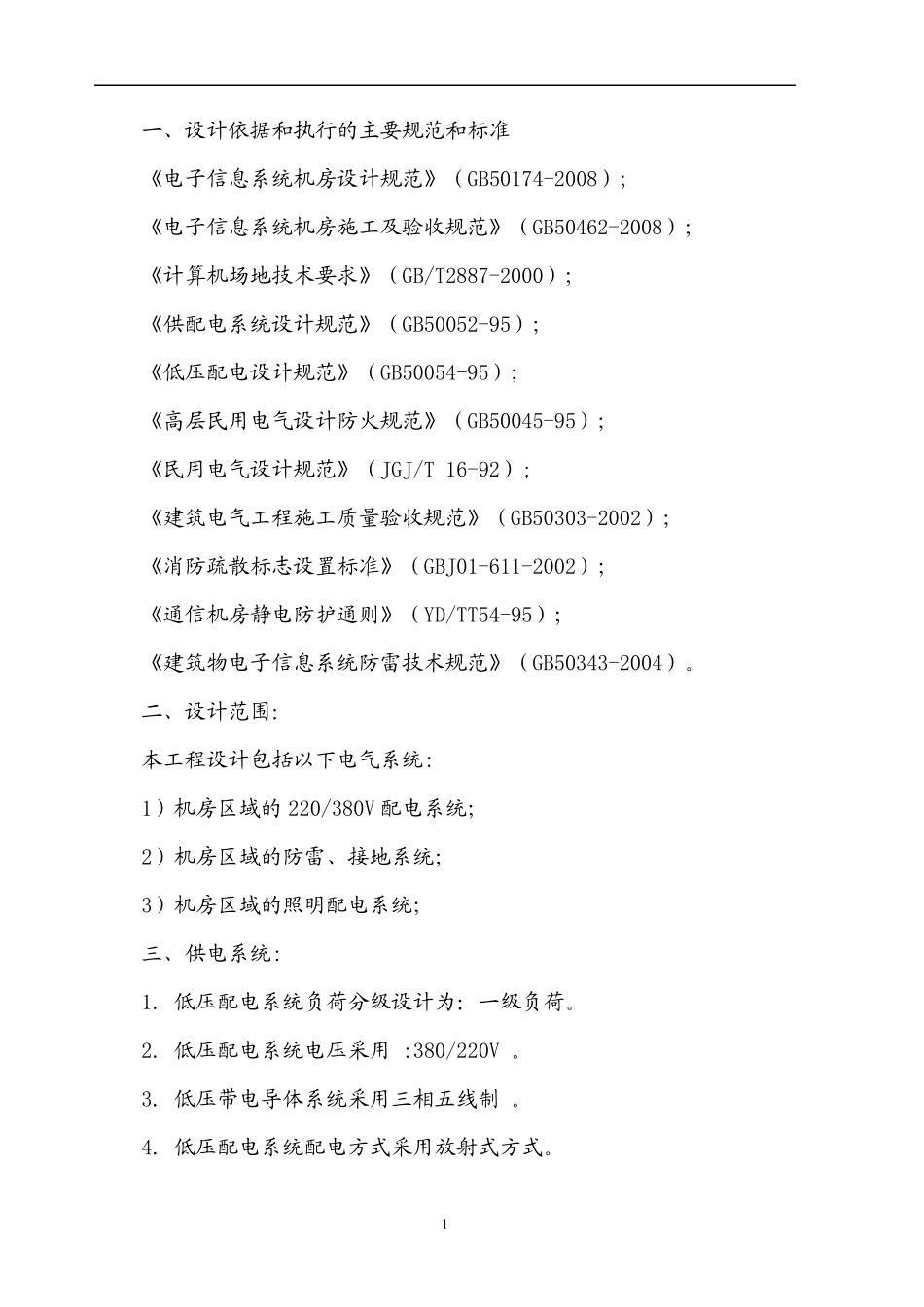

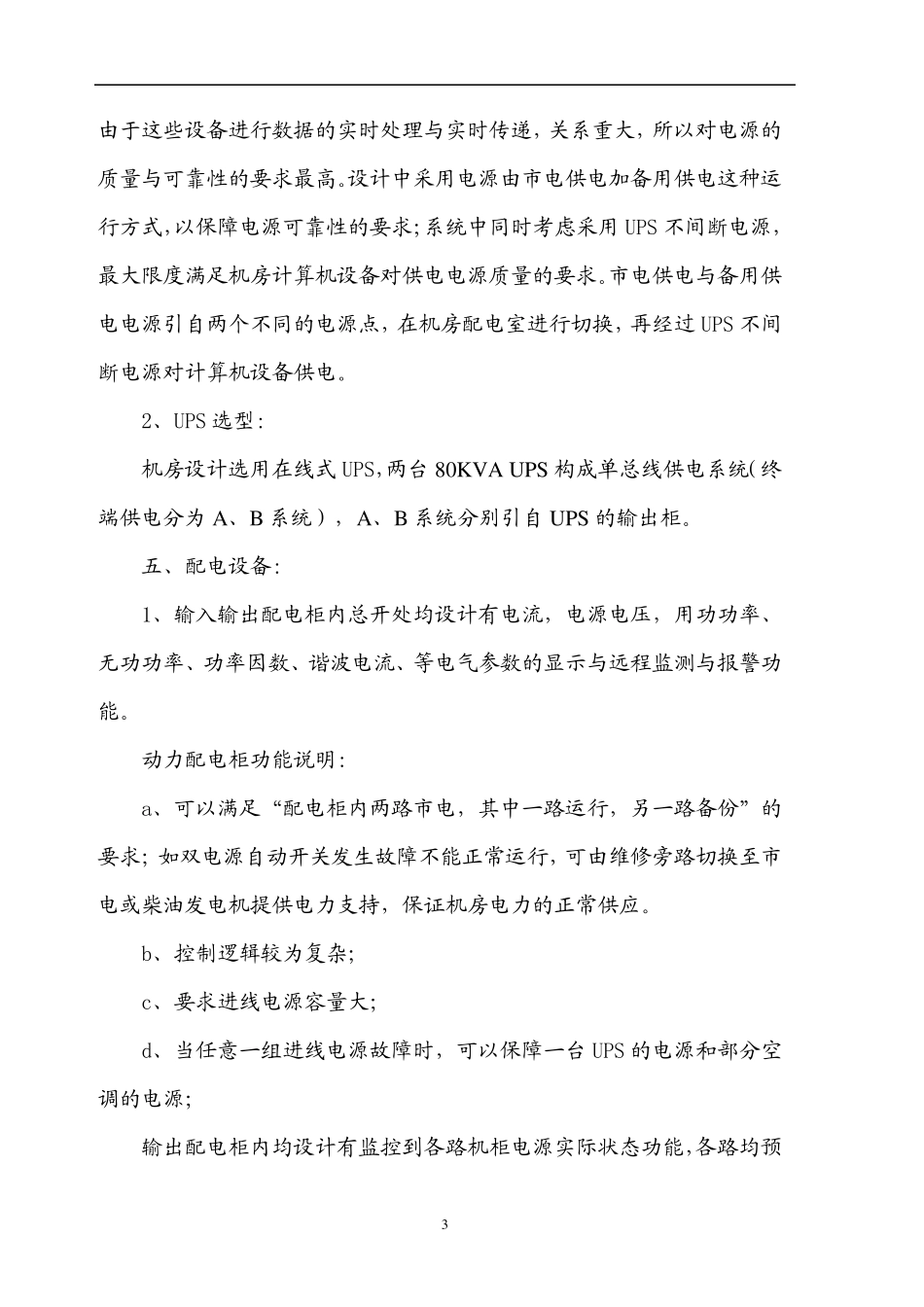

1 一、设计依据和执行的主要规范和标准 《电子信息系统机房设计规范》（GB50174-2008）； 《电子信息系统机房施工及验收规范》（GB50462-2008）； 《计算机场地技术要求》（GB/T2887-2000）； 《供配电系统设计规范》（GB50052-95）； 《低压配电设计规范》（GB50054-95）； 《高层民用电气设计防火规范》（GB50045-95）； 《民用电气设计规范》（JGJ/T 16-92）; 《建筑电气工程施工质量验收规范》（GB50303-2002）； 《消防疏散标志设置标准》（GBJ01-611-2002）； 《通信机房静电防护通则》（YD/TT54-95）； 《建筑物电子信息系统防雷技术规范》（GB50343-2004）。 二、设计范围: 本工程设计包括以下电气系统: 1）机房区域的 220/380V 配电系统； 2）机房区域的防雷、接地系统； 3）机房区域的照明配电系统； 三、供电系统: 1. 低压配电系统负荷分级设计为：一级负荷。 2. 低压配电系统电压采用 :380/220V 。 3. 低压带电导体系统采用三相五线制 。 4. 低压配电系统配电方式采用放射式方式。 2 5. 低压配电系统接地形式采用TN-S 制。 6. 机房IT 设备配电系统设计为“双路市电（大楼提供）+UPS+独立的双回路”的高可靠性的供电方式。 数据中心机房配电设计主要考虑 1. 机房进线电源采用三相五线制； 2. 机房内用电设备供电电源均为三相五线制及单相三线制； 3. 机房用电设备、配电线路装设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电； 4. 机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃交联电力电缆，敷设镀锌铁线槽 SR及镀锌钢管 SC及金属软管 CP； 5. 机房配电设备与消防系统联动； 机房辅助设备动力配电系统 机房辅助动力设备包括机房专用精密空调系统，机房新风系统及排风系统等。由于机房辅助动力设备直接关系到计算机设备、网络设备，通讯设备以及机房其他用电设备和工作人员正常工作和人身安全，所以要求配电系统安全可靠，因此该配电系统按照一级负荷考虑进行设计。 电源进线采用电缆（电源取自建设方变配电室），分别由开发商提供两路互投后单路电源。 四、供电电源: 1. 由甲方提供给机房市电380V、三相五线制电源。此电源应能承担本次工程内全部负载的正常供电。 机房计算机设备包括计算机主机、服务器、网络设备、通讯设备等， 3 由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求...
