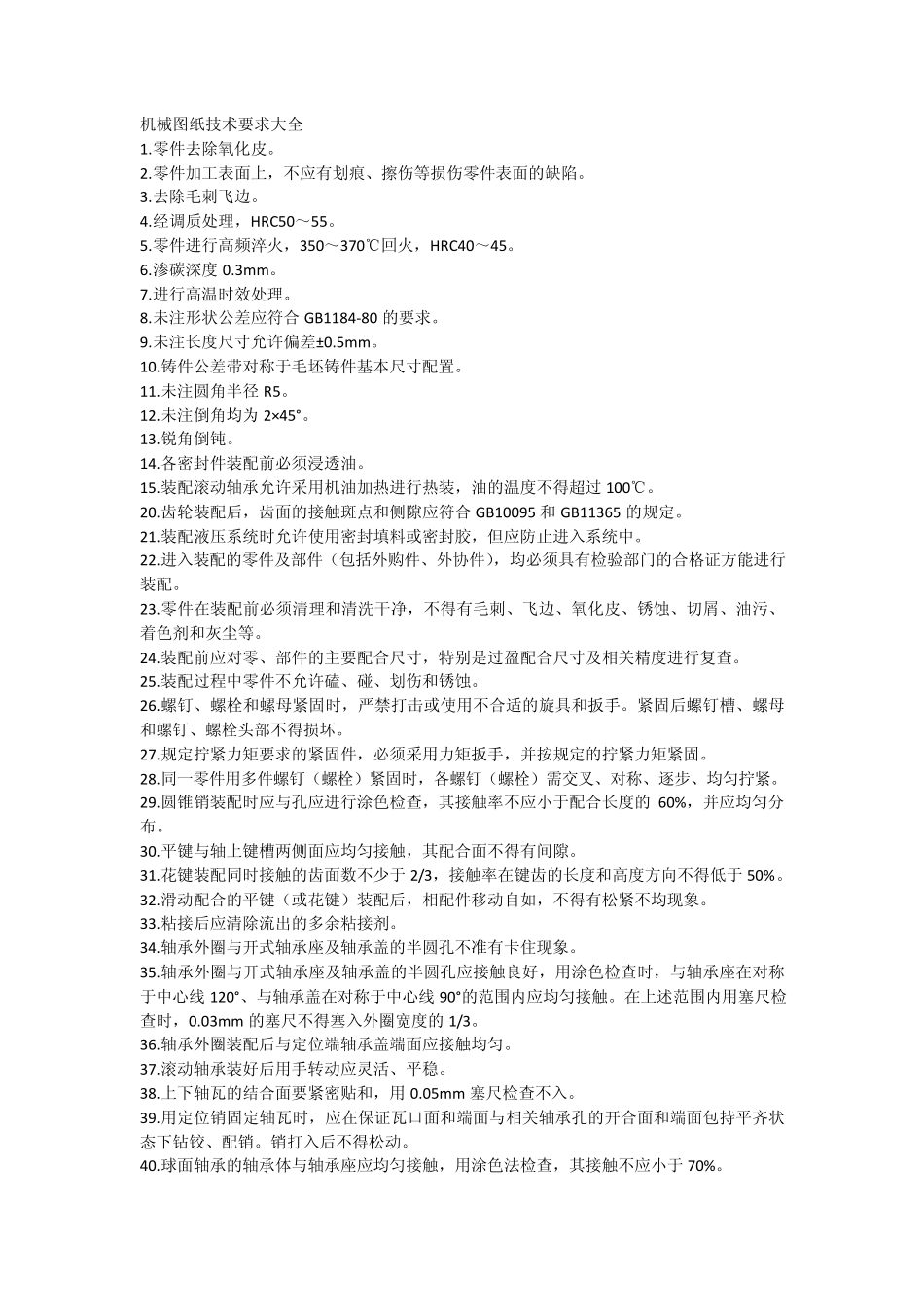

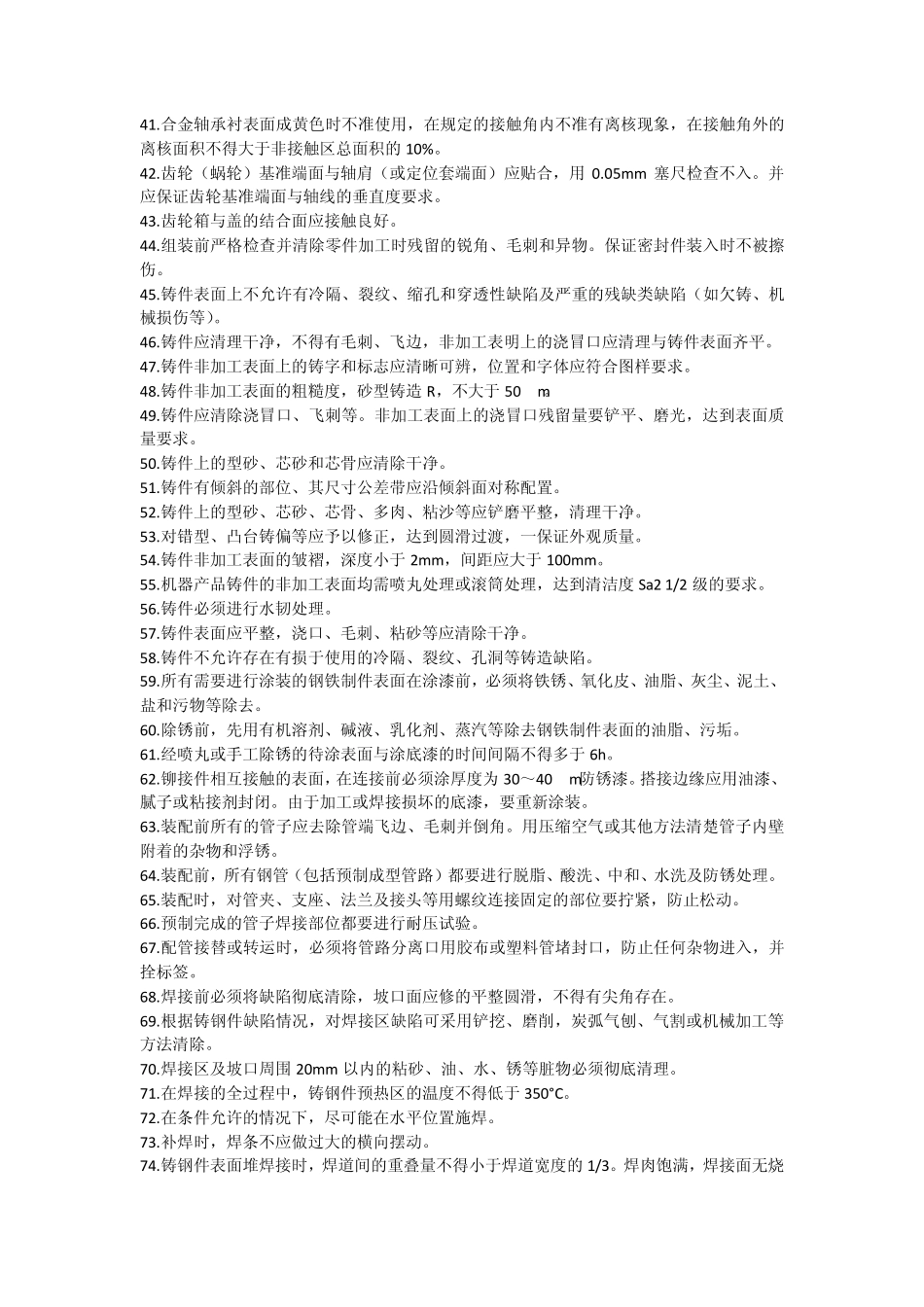

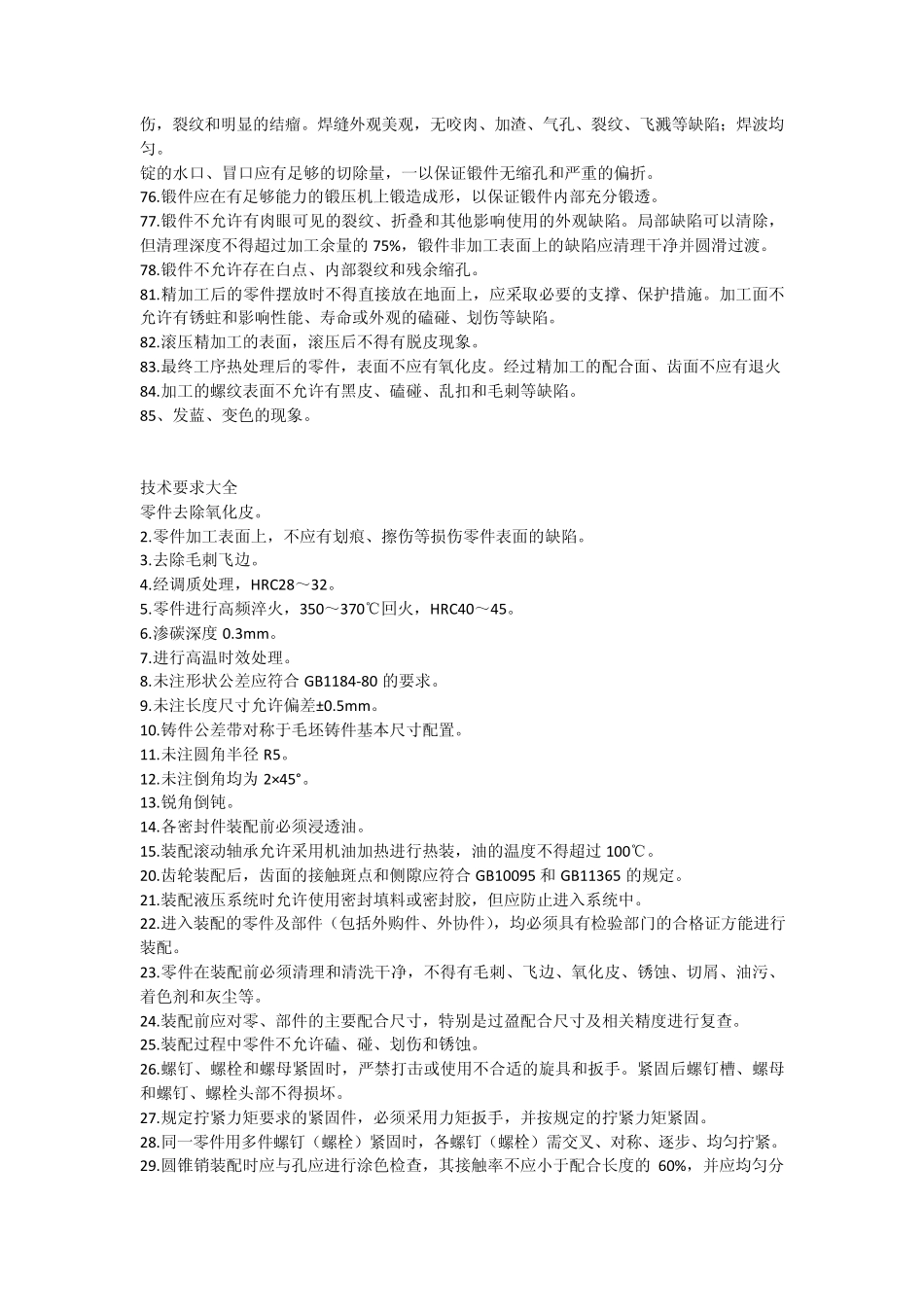

机械图纸技术要求大全 1.零件去除氧化皮。 2.零件加工表面上,不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 4.经调质处理,HRC50~55。 5.零件进行高频淬火,350~370℃回火,HRC40~45。 6.渗碳深度 0.3mm。 7.进行高温时效处理。 8.未注形状公差应符合 GB1184-80 的要求。 9.未注长度尺寸允许偏差±0.5mm。 10.铸件公差带对称于毛坯铸件基本尺寸配置。 11.未注圆角半径 R5。 12.未注倒角均为 2× 45°。 13.锐角倒钝。 14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装,油的温度不得超过 100℃。 20.齿轮装配后,齿面的接触斑点和侧隙应符合 GB10095 和 GB11365 的规定。 21.装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中。 22.进入装配的零件及部件(包括外购件、外协件),均必须具有检验部门的合格证方能进行装配。 23.零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不允许磕、碰、划伤和锈蚀。 26.螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 27.规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固。 28.同一零件用多件螺钉(螺栓)紧固时,各螺钉(螺栓)需交叉、对称、逐步、均匀拧紧。 29.圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60%,并应均匀分布。 30.平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙。 31.花键装配同时接触的齿面数不少于 2/3,接触率在键齿的长度和高度方向不得低于 50%。 32.滑动配合的平键(或花键)装配后,相配件移动自如,不得有松紧不均现象。 33.粘接后应清除流出的多余粘接剂。 34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好,用涂色检查时,与轴承座在对称于中心线 120°、与轴承盖在对称于中心线 90°的范围内应均匀接触。在上述范围内用塞尺检查时,0.03mm 的塞尺不得塞入外圈宽度的1/3。 36.轴承外圈装配后与定位端轴承盖端面应接触均匀。 37.滚动轴承装好后用手转动应灵活、平稳。 38.上下轴瓦的结合面要紧密贴和,用 0.05mm 塞尺检查不入。 39.用定位销固...
