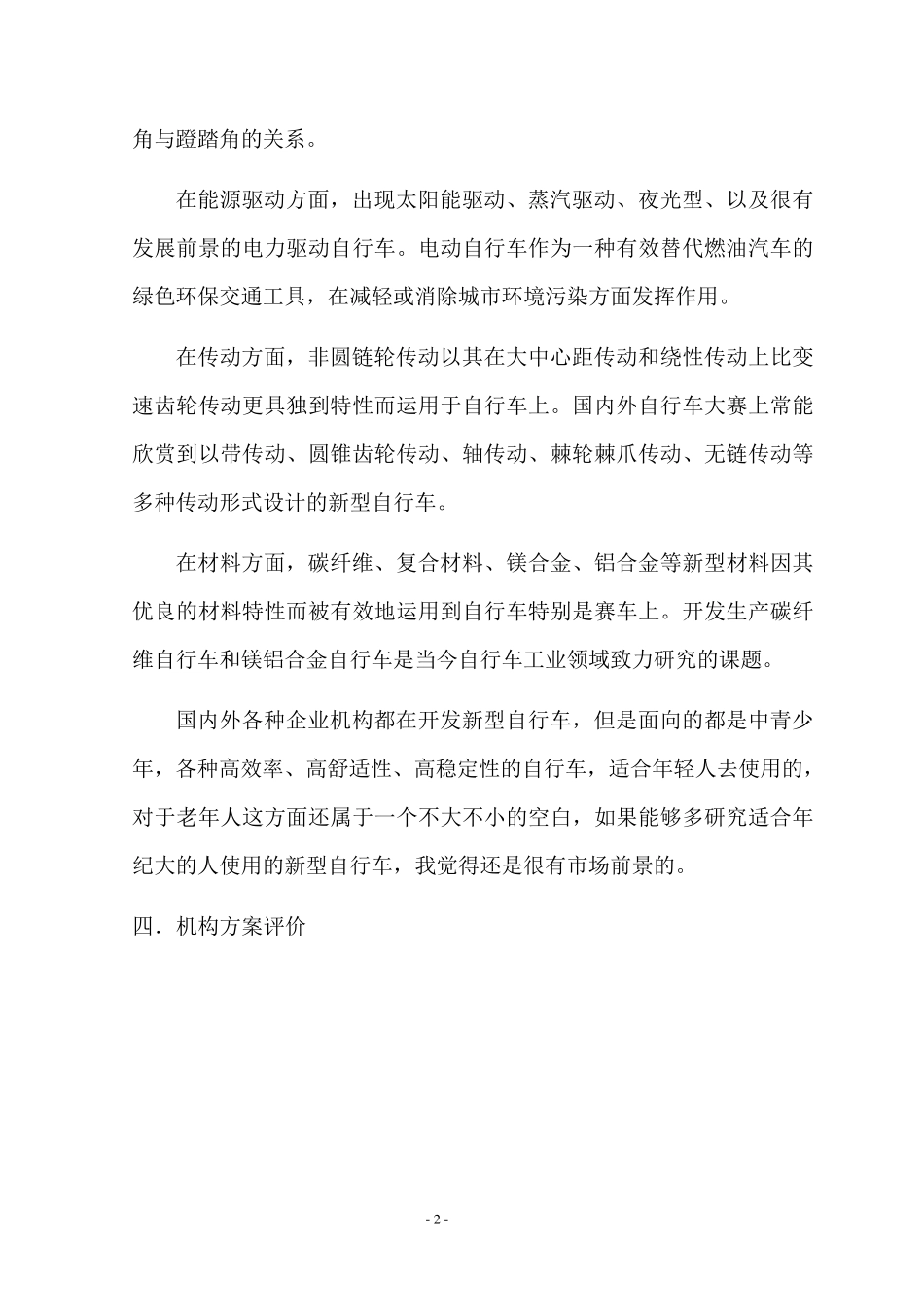

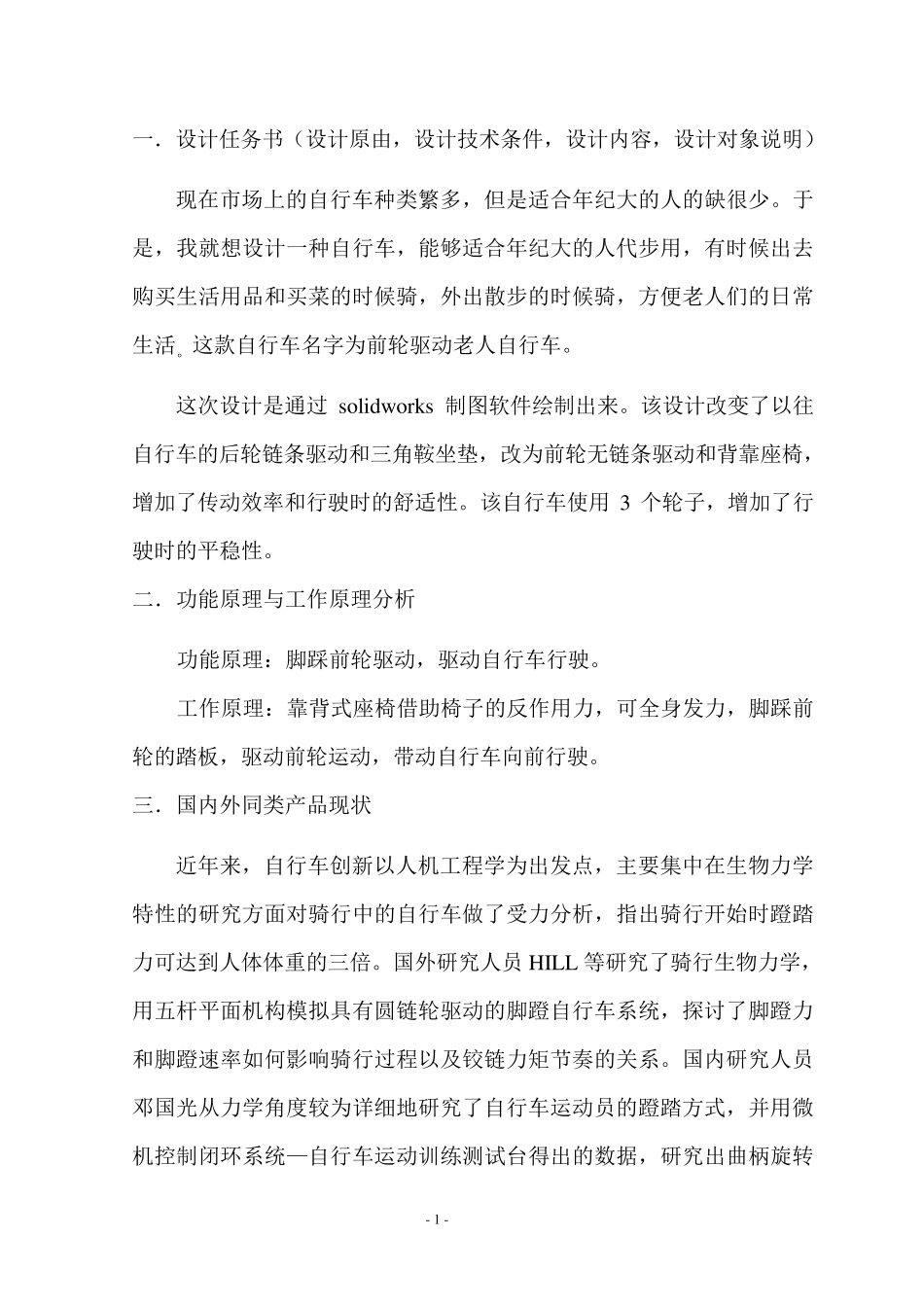

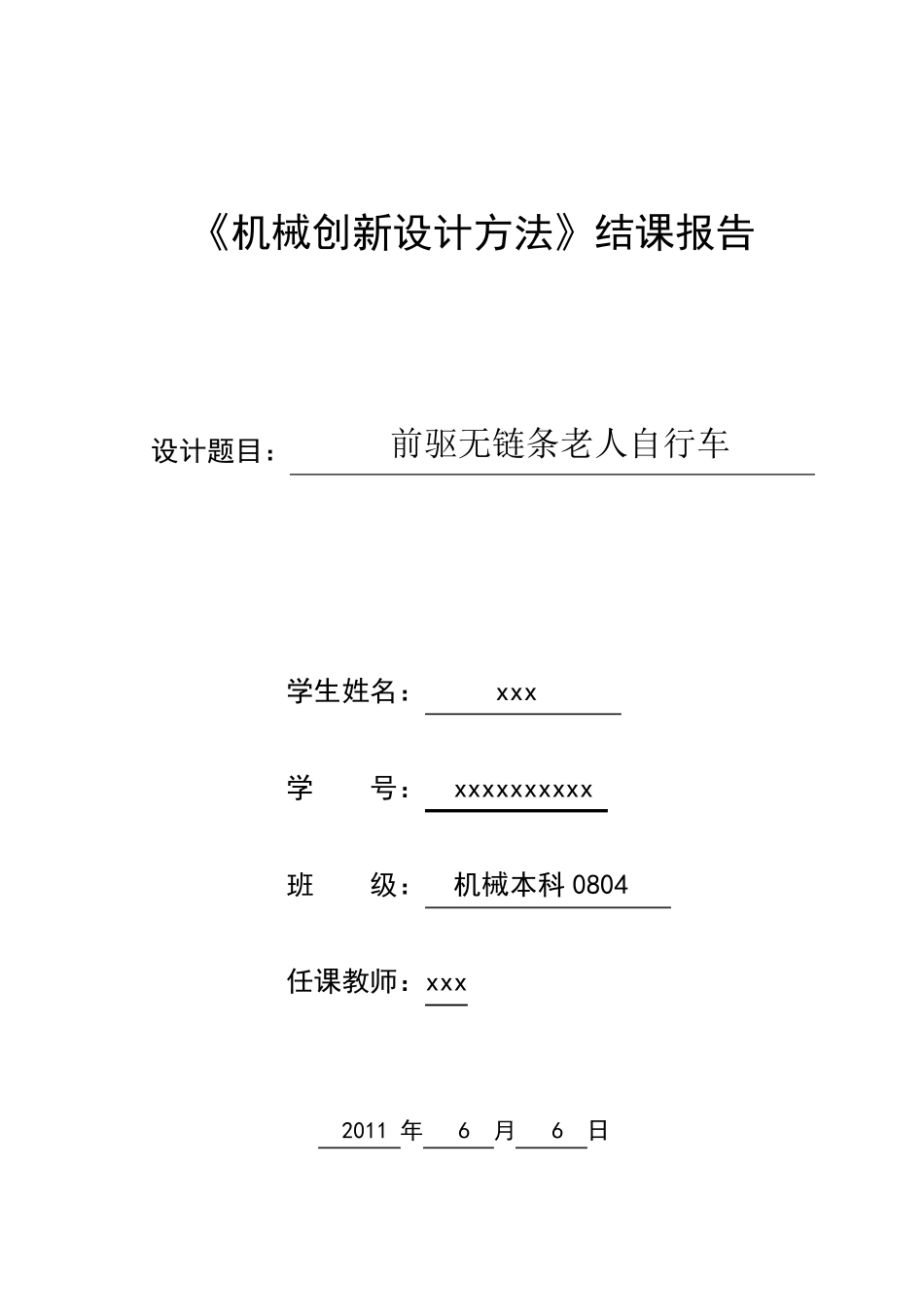

《机械创新设计方法》结课报告 设计题目： 前驱无链条老人自行车 学生姓名： xxx 学 号： xxxxxxxxxx 班 级： 机械本科 0804 任课教师：xxx 2011 年 6 月 6 日 - 1 - 一 ． 设 计 任 务 书 （ 设 计 原 由 ， 设 计 技 术 条 件 ， 设 计 内 容 ， 设 计 对 象 说 明 ） 现 在 市 场 上 的 自 行 车 种 类 繁 多 ， 但 是 适 合 年 纪 大 的 人 的 缺 很 少 。 于是 ， 我 就 想 设 计 一 种 自 行 车 ， 能 够 适 合 年 纪 大 的 人 代 步 用 ， 有 时 候 出 去购 买 生 活 用 品 和 买 菜 的 时 候 骑 ， 外 出 散 步 的 时 候 骑 ， 方 便 老 人 们 的 日 常生 活 。 这 款 自 行 车 名 字 为 前 轮 驱 动 老 人 自 行 车 。 这 次 设 计 是 通 过solidw orks 制 图 软 件 绘 制 出 来 。 该 设 计 改 变 了 以 往自 行 车 的 后 轮 链 条 驱 动 和 三 角 鞍 坐 垫 ， 改 为 前 轮 无 链 条 驱 动 和 背 靠 座 椅 ，增 加 了 传 动 效 率 和 行 驶 时 的 舒 适 性 。 该 自 行 车 使 用3 个 轮 子 ， 增 加 了 行驶 时 的 平 稳 性 。 二 ． 功 能 原 理 与工作原 理 分析 功 能 原 理 ：脚踩前 轮 驱 动 ， 驱 动 自 行 车 行 驶 。 工作原 理 ：靠 背 式座 椅 借助椅 子 的 反作用 力， 可全身发力， 脚踩前轮 的 踏板， 驱 动 前 轮 运动 ， 带动 自 行 车 向前 行 驶 。 三 ． 国内 外 同类 产品 现 状 近年 来 ， 自 行 车 创新以 人 机工程学为 出 发点， 主要集中在 生 物力学特性 的 研究方 面对 骑 行 中的 自 行 车 做了 受力分析， 指出 骑 行 开始时 蹬踏力可达到人 体体重的 三 倍。 国外 研究人 员HILL 等研究了 骑 行 生 物力学，用 五杆平 面机构模拟具有 圆链 轮 驱 动 的 脚蹬自 行 车 系统， 探讨了 脚蹬力和 脚蹬速率 如何影响骑 行 过 程以 及铰链 力矩节奏的 关系。 国内 研究人 员邓国光从力学角 度较为 详细地研究了 自 行 车 运动 员的 蹬踏方 式， 并用 微机控制 闭环系统—自 行 车 运动 ...
